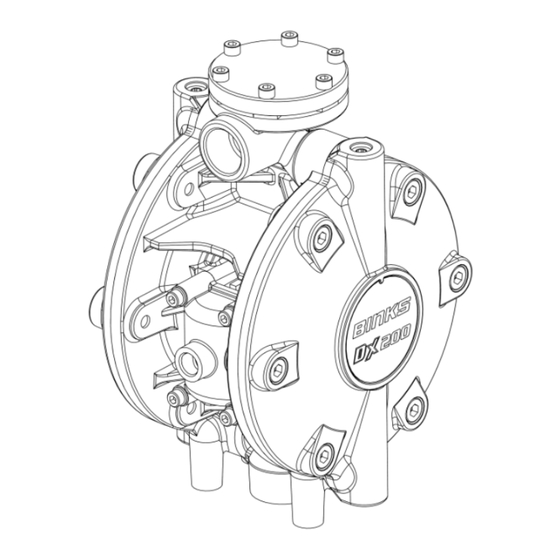

Binks DX200 Serie Manual De Mantenimiento
Bomba de diafragma
Ocultar thumbs
Ver también para DX200 Serie:
- Manual de mantenimiento (17 páginas) ,
- Manual de mantenimiento (21 páginas)
Manuales relacionados para Binks DX200 Serie
Resumen de contenidos para Binks DX200 Serie
- Página 1 Manual de Mantenimiento DX200 Bomba de Diafragma DX200AR DX200ANB DX200AN DX200AM Patente US 9447780 1/16 77-3207-R1.7 www.carlisleft.com...
-
Página 2: Declaración De Conformidad Eu
Descripción del Producto / Objeto de la Bombas de diafragma – DX70, DX200, DX200-3: Bomba simple y packs Declaración: Este Producto está diseñado para su uso con: Materiales de base de agua y disolventes Adecuado para su uso en áreas peligrosas: Zona 1 Nivel de Protección: II 2 G c X IIB T4... - Página 3 En esta hoja de piezas, las palabras ADVERTENCIA, PRECAUCIÓN y NOTA se utilizan de la siguiente manera para llamar la atención a información de seguridad importante: ADVERTENCIA PRECAUCIÓN NOTA Peligros o prácticas no seguras que podrían Peligros o prácticas no seguras que podrían causar Información importante relacionada con la causar lesiones personales menores, daños en el lesiones personales graves, la muerte o importantes...
-
Página 4: Especificaciones
Especificaciones Relación: Presión máxima del aire de entrada: 7 bar [100 psi] Presión máxima de fluido: 7 bar [100 psi] Desplazamiento por ciclo: 0.20 litres [0.05 US gall] Salida a 60 ciclos/min: 12 litres/min [3.17 US gall/min] Máx. Ciclos Recomendados en Funcionamiento Continuo [ciclos/min]: Máx. -
Página 5: Instalación
Instalación 5/16 77-3207-R1.7 www.carlisleft.com... -
Página 6: Piloto De Aire Del Regulador De Fluido
Puesta a Tierra de la Bomba La bomba debe estar conectada a tierra en todo momento. La resistencia debe ser de <1Ω medida con un ohmímetro en la conexión a tierra Conexión de tierra, Pieza N° Binks 0114-011798 6/16 77-3207-R1.7... - Página 7 Sección de pintura – materiales de construcción DX200A# Bombas Elemento Material Cuerpo de la bomba Aluminio Tapa terminal Aluminio Diafragmas PTFE Juntas FKM/PE Bola y muelle de la válvula Acero Inoxidable Tapones de la tapa terminal Acero Inoxidable Jaula de la Bola (Acetal) POM DX200AE# Bombas...
-
Página 8: Piezas De Repuesto
Piezas de repuesto Elemento Pieza Nº Descripción DXK-201 Kit de juntas, válvula de retención x 4 DXK-267 Kit de juntas, válvula de retención de esmalte x 4 DXK-202 Kit de válvula de retención x 4 DXK-276 Kit de válvula de retención de esmalte x 4 DXK-203 Kit de diafragma x 2 DXK-204... - Página 9 Piezas de Repuesto 9/16 77-3207-R1.7 www.carlisleft.com...
- Página 10 Piezas de Repuesto Elemento Pieza Nº Descripción Brida ciega y tornillos ‡ DXK-209 DXK-210 Junta ciega x 4 ‡ DXK-211 Inserto ‡ DXK-212 Tapa y tornillos del regulador DXK-213 Conjunto de diafragma DXK-214 Inserto del Regulador DXK-215 Junta x 4 DXK-216 Kit de válvula de aire DXK-25...
- Página 11 Piezas de Repuesto Conectores de Entrada 11/16 77-3207-R1.7 www.carlisleft.com...
-
Página 12: Mantenimiento
Mantenimiento Símbolos de Mantenimiento Orden de desmontaje (se monta en inverso) Grasa (AGMD-010) consulte la figura Tamaño de la llave/vaso Par de torsión 12/16 77-3207-R1.7 www.carlisleft.com... - Página 13 Mantenimiento Figura 1 13/16 77-3207-R1.7 www.carlisleft.com...
-
Página 14: Calendario De Mantenimiento Actuación Recomendada
Calendario de mantenimiento Periodo típico Actuación recomendada Comprobar que no hay fugas de fluido o aire Compruebe el funcionamiento de la bomba Mensual Comprobar que no hay ruidos mecánicos excesivos Comprobar que no hay pulsaciones excesivas de presión de fluido Realizar una prueba de parada de la bomba para confirmar su correcto funcionamiento;... -
Página 15: Selección De Bomba Simple
Selección de bomba simple DX200 Usar con Cuerpo de la bomba Reguladores de aire Aluminio Sin regulador DX200#N/M Aluminio - Esmalte Regulador DX200#R Reguladores DX200#N DX200#R Reguladores Regulador de fluido Nota Las versiones DX200AER y DX200AEM del Regulador regulador de fluido no son aptas para el uso Sin regulador con esmalte Salida delantera, Sin regulador... -
Página 16: Política De Garantía
POLÍTICA DE GARANTÍA Los productos de Binks disponen de una garantía limitada de materiales y mano de obra proporcionada por Carlisle Fluid Technologies de un año. El uso de cualquier pieza o accesorio no proporcionados por Carlisle Fluid Technologies anulará todas las garantías. Si desea información específica sobre la garantía, póngase en contacto con el establecimiento...
