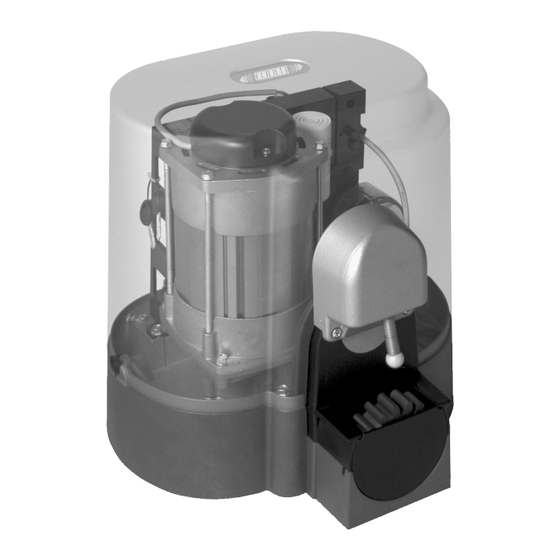

K800-1400-2200
Operatore
Operateur
Operator
Torantrieb
Operador
K800
K1400
K2200
ITALIANO pag. 05 / FRANÇAIS pag. 15 / ENGLISH page 25 / DEUTSCH pag. 35 / ESPAÑOL pag. 45
Alimentazione
Peso max cancello
Alimentation
Poids maxi portail
Power Supply
Max gate weight
Stromspannung
Max Torgewicht
Alimentacion
Peso máx verja
230V 50/60Hz
800 kg / 1766 lbs
120V 60Hz
230V 50/60Hz
1400 kg / 3090 lbs
120V 60Hz
230V 50/60Hz
2200 kg / 4856 lbs
120V 60Hz
con / avec / with / mit
NUOVA VERSIONE con funzionamento a uomo presente se
le fotocellule o le coste sono guaste.
Conforme alle normative in vigore.
NOUVELLE VERSION avec travail avec homme present,
dans le cas de panne de sécurité.
Conforme aux Normes en vigueur.
NEW VERSION with functioning in dead man mode when
the safety devices are failing.
According to current European Norms.
NEUE VERSION mit arbeit im mannsbeisein im fall eines
ausfalls der Sicherheiten.
In Übereinstimmung mit der aktuellen Normen.
NUEVA VERSIÓN con funcionamiento a hombre presente
en caso de averías con los accesorios de seguridad.
En conformidad a las Normas en vigor.
OPERATORE IRREVERSIBILE PER CANCELLI SCORREVOLI
OPERATEUR IRREVERSIBLE POUR PORTAILS COULISSANTES
IRREVERSIBLE OPERATOR FOR SLIDING GATES
SELBSTHEMMENDER TORANTRIEB FÜR SCHIEBETOREN
OPERADOR IRREVERSIBLE PARA VERJAS CORREDERAS
Spinta max
Poussée maxi
Max Thrust
Max Schubkraft
Max Empuje
60 kg / 132 lbs
51,4 kg / 113 lbs
79 kg / 173,8 lbs
88 kg / 193,6 lbs
115 kg / 253 lbs
117,5 kg / 258,5 lbs
1
1
K2007
Coppia max
Codice
Couple maxi
Max torque
Max. Drehmoment
Coppia max
Codigo
20,4 Nm
AA30039
17,5 Nm
AA30042
AA30044
27 Nm
AA30047
30 Nm
39 Nm
AA30049
40 Nm
AA30052
Code
Code
Code
