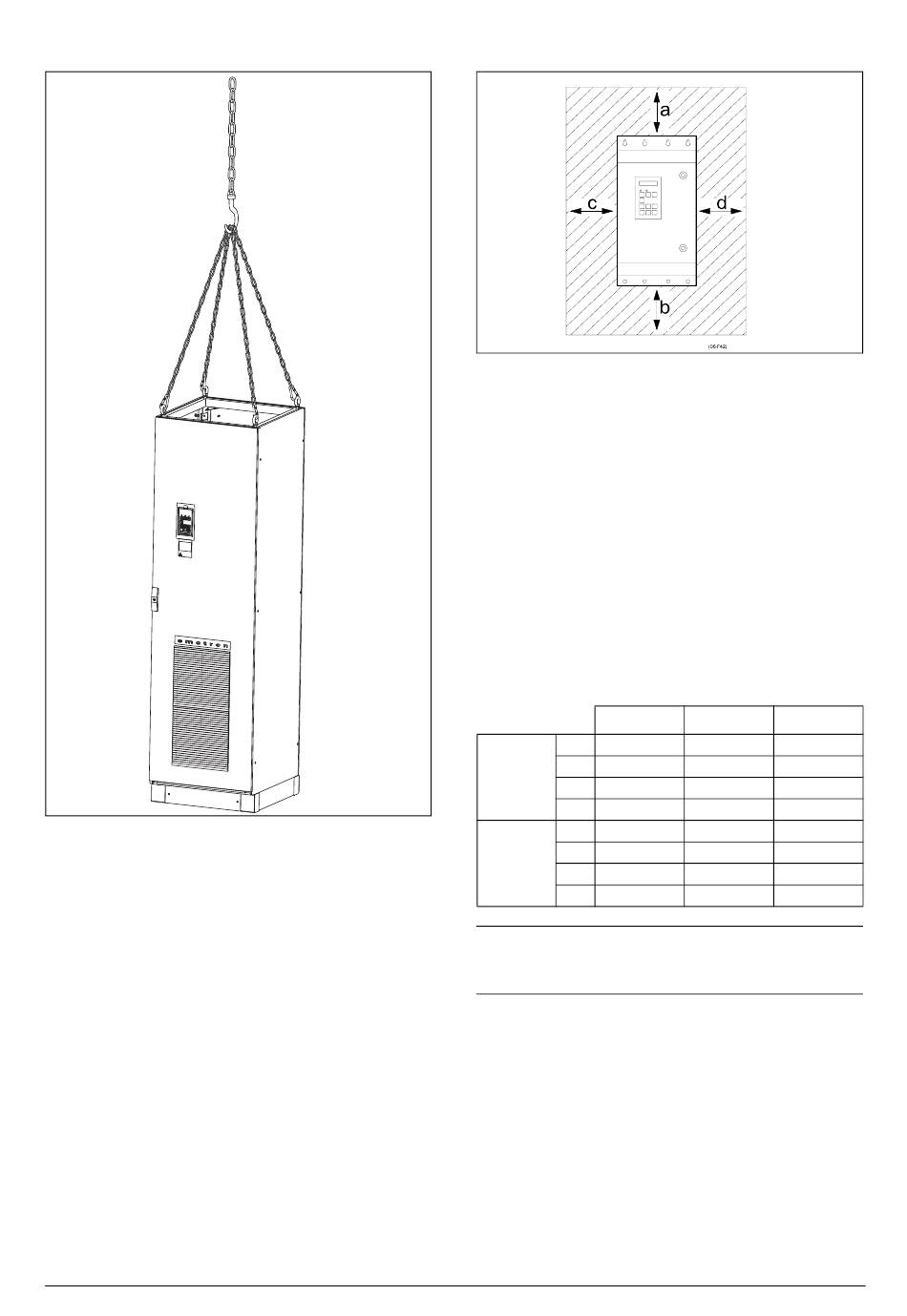

Figura 5 Elevación de los variadores de velocidad modelos -300
a -1500
2.2
Unidades de montaje sin
armario
El variador de velocidad debe colocarse en vertical y contra
una superficie plana. Utilice la plantilla (suministrada con el
variador de velocidad) para marcar la ubicación de los orifi-
cios de fijación.
8
Montaje
Figura 6
Montaje de los modelos 019 a 250 de variador de
velocidad
2.2.1 Refrigeración
La Figura 6 muestra el espacio mínimo que es preciso dejar
alrededor de los modelos 019 a 250 de variador de velocidad
para garantizar una refrigeración adecuada. Dado que los
ventiladores impulsan el aire desde abajo hacia arriba, es
aconsejable no colocar una entrada de aire inmediatamente
encima de una salida de aire.
Además, entre dos variadores de velocidad, o un variador de
velocidad y una pared que no disipe, como mínimo hay que
dejar las separaciones que se indican a continuación, como
mínimo.
Tabla 4
Montaje y refrigeración
019-046
a
200
b
200
FDU-
FDU(mm)
c
0
d
0
a
100
b
100
FDU-
pared
c
0
d
0
NOTA: Si se monta un modelo 300 a 1500 entre dos
paredes, es preciso dejar un espacio libre de 200 mm a
cada lado.
090-250
300-1500
200
100
200
0
0
0
0
0
100
100
100
0
0
0
0
0
Emotron AB 01-4428-04r1
