4.

Conexiones de control

4.1

Tarjeta de control

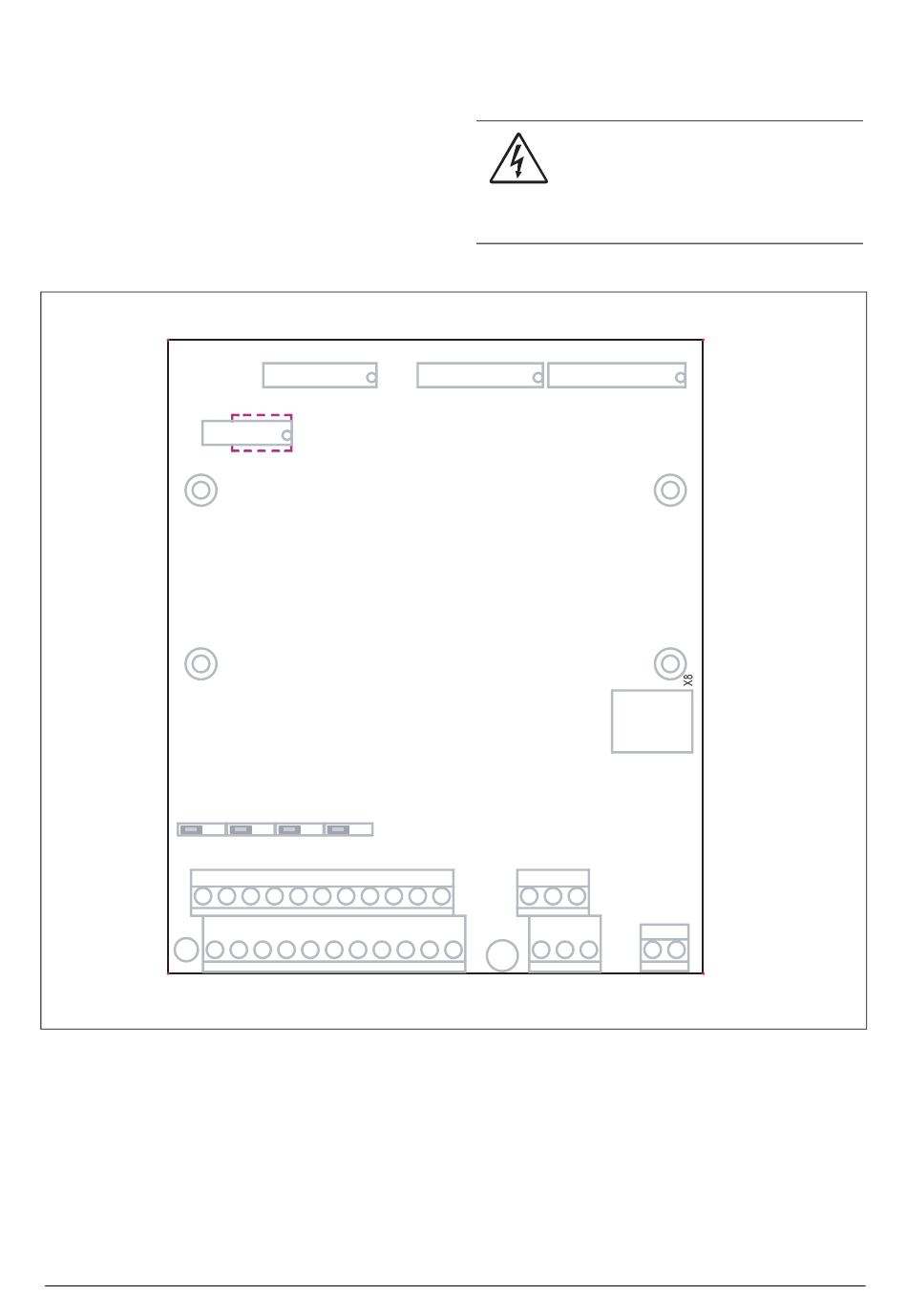

La Figura 24 muestra la disposición de la tarjeta de control,
que es donde se encuentran los elementos más importantes
para el usuario. Aunque la tarjeta de control está galvánica-
mente aislada de la red, por razones de seguridad no haga
cambios con el equipo conectado a la red.
Comunicación
S1
I
U
12
1
X1
Figura 24 Disposición de la tarjeta de control
Emotron AB 01-4428-04r1
X5
Opción
X4
Interruptores
S3
S4
S2
I
I
I
U
U
U
Señales de
control
ADVERTENCIA: Antes de conectar las seña-
les de control o cambiar de posición los inte-
rruptores, desconecte siempre la
alimentación de red y espere al menos 5
minutos para que se descarguen los condensadores
compensadores.
X6
Panel de
control
22
41 42 43
Salidas de relé
11
31 32 33
X2
X7
51 52
X3
Conexiones de control
19
