Referencia
0-10 V
Arranque

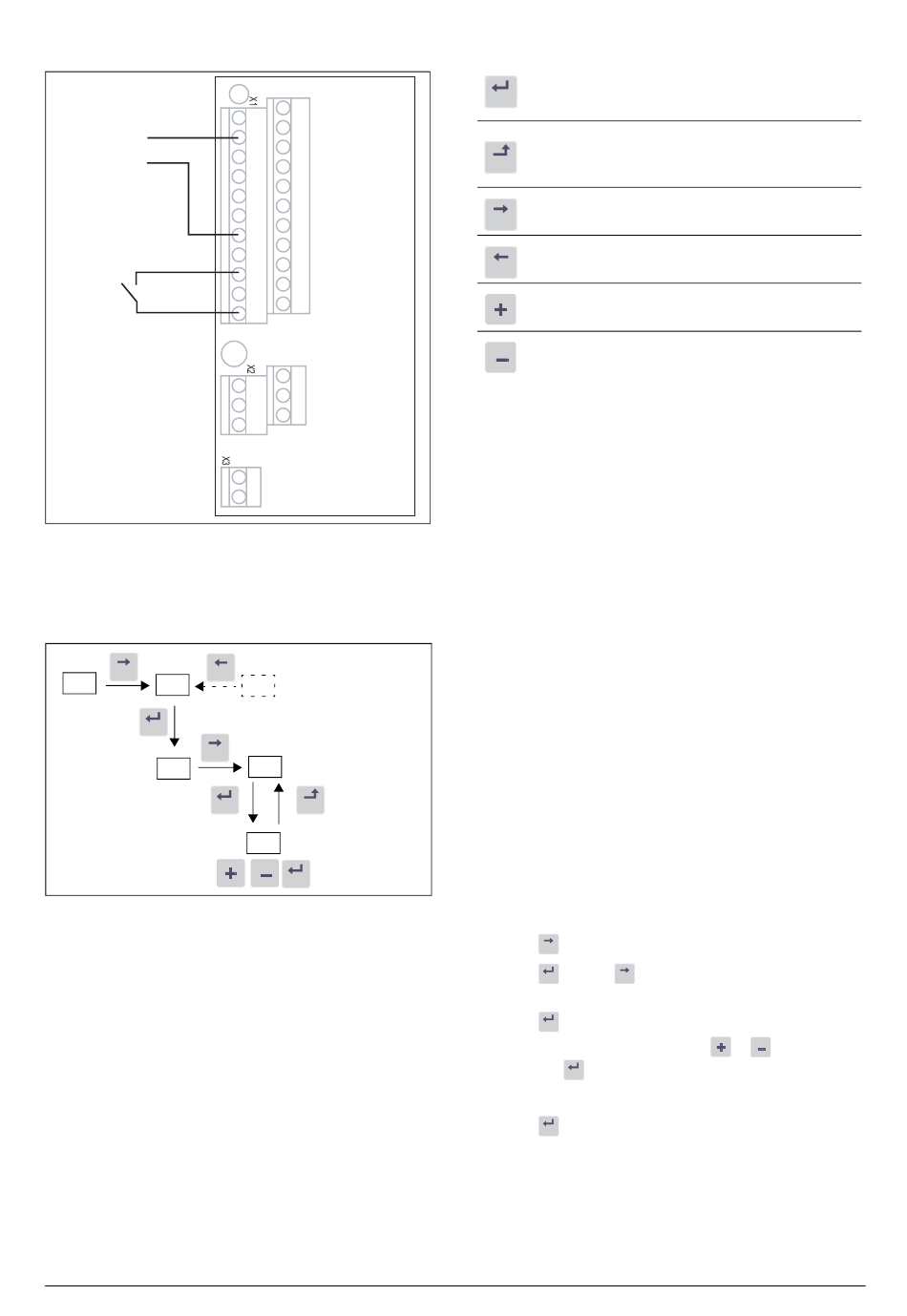

Figura 30 Cableado
5.3
Uso de las teclas de
función
NEXT
PREV
100
200
ENTER
ENTER
NEXT
210
ENTER
ENTER
Figura 31 Ejemplo de navegación por los menús para introdu-
cir la tensión del motor
26
Primeros pasos
12
1
13
2
14
3
15
4
16
5
17
6
18
7
19
8
20
9
21
10
22
11
41
31
42
32
43
33
51
52
300
220
ESC
ESC
221
ENTER
ENTER
pasar a un nivel de menú inferior o confirmar el
parámetro modificado
ENTER
pasar a un nivel de menú superior o ignorar un
parámetro modificado
ESC
pasar al siguiente menú del mismo nivel
NEXT
NEXT
pasar al menú anterior del mismo nivel
PREV
PREV
aumentar el valor o modificar la selección
reducir el valor o modificar la selección
5.4

Control remoto

En este ejemplo, vamos a controlar el variador de velocidad/
motor con señales externas.
Usaremos un motor de 4 polos estándar de 400 V, un botón
de arranque externo y un valor de referencia.
5.4.1 Conecte la alimentación de
red
Cierre la puerta del variador de velocidad. Una vez haya
conectado la alimentación de red, el ventilador interno del
variador de velocidad funcionará durante 5 segundos.

5.4.2 Configure los datos del motor

A continuación tiene que introducir los datos correctos del
motor conectado. Estos datos se utilizan para calcular todos
los datos de funcionamiento del variador de velocidad.
Modifique los parámetros con las teclas del panel de control.
Si desea más información sobre el panel de control y la
estructura de menús, consulte el capítulo Descripción fun-
cional.
Al encender el sistema, se muestra el menú Ventana inicio
[100].
1. Pulse
para ver el menú Ajuste Pral. [200].
NEXT
2. Pulse
y luego
para pasar al menú Datos Motor
ENTER
ENTER
NEXT
[220].
3. Pulse
para pasar al menú [221] Un Motor.
ENTER
ENTER
4. Modifique el valor con las teclas
pulsando
.
ENTER
ENTER
5. Configure la frecuencia del motor en el menú [222].
6. Pulse
para pasar al menú [223] Kw Motor.
ENTER
ENTER
7. Configure la intensidad del motor en el menú [224].
8. Configure la velocidad del motor en el menú [225].
9. Configure el factor de potencia (cos ϕ) en el menú
[227].
y
. Confirme
