5.10.2 Rampa de gas
Está homologada según norma EN 676 y se suministra separa-
damente del quemador.
Código
Modelo
3970537
MB 407/2 - RSD 20
3970534
MB 410/2 - RSD 20
5.11
Instalación rampa de gas
Cortar la alimentación eléctrica mediante el inte-
rruptor general de la instalación.
PELIGRO
Controlar la ausencia de perdidas de gas.
Trasladar la rampa de gas con mucho cuidado:
peligro de aplastamiento de las extremidades.
Asegurarse de la instalación correcta de la rampa
gas, verificando que no haya pérdidas de com-
bustible.

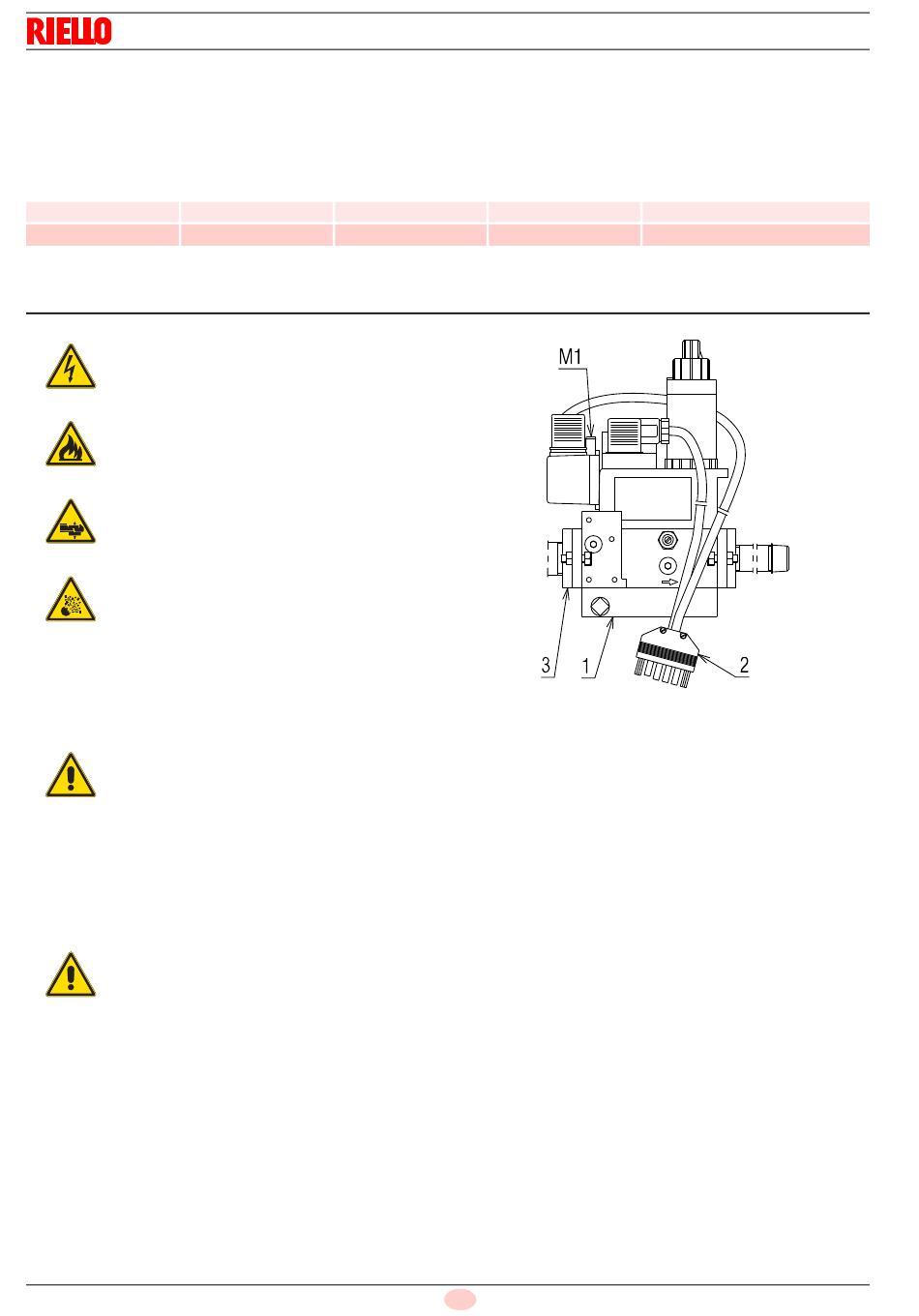

La rampa de gas 1) está preparada para ser instalada tanto a la
derecha como a la izquierda del quemador.
La conexión entre la línea de alimentación del gas y la rampa se
debe efectuar utilizando la brida de entrada gas 3) suministrada
y los tornillos de fijación.
Se aconseja apretar los tornillos de modo cruza-
do.
Se aconseja instalar la válvula con la bobina diri-
ATENCIÓN
gida hacia abajo.
Para realizar la conexión eléctrica a la regleta de conexión del
quemador:
desenroscar los tornillos del conector macho de 6 contactos
2)(Fig. 17) de la rampa de gas;
conectar los cables salientes como se ilustra en el
"Esquema eléctrico estándar" en la pág. 20.
Al terminar la instalación es necesario controlar
eventuales pérdidas de combustible y el funciona-
miento de la rampa de gas.
ATENCIÓN
20063694
Instalación
Se suministra por separado y para su instalación ver las instruc-
ciones que la acompañan.
El acoplamiento rampa-quemador se indica en la Tab. F.
Conexiones
Rampa de gas
Quemador
Rp 3/4
Rp 1
18
E
Empleo
Gas natural 180 kW y GPL
Rp 3/4
Rp 3/4
Gas natural y GPL
Tab. F
20065606
Fig. 17
