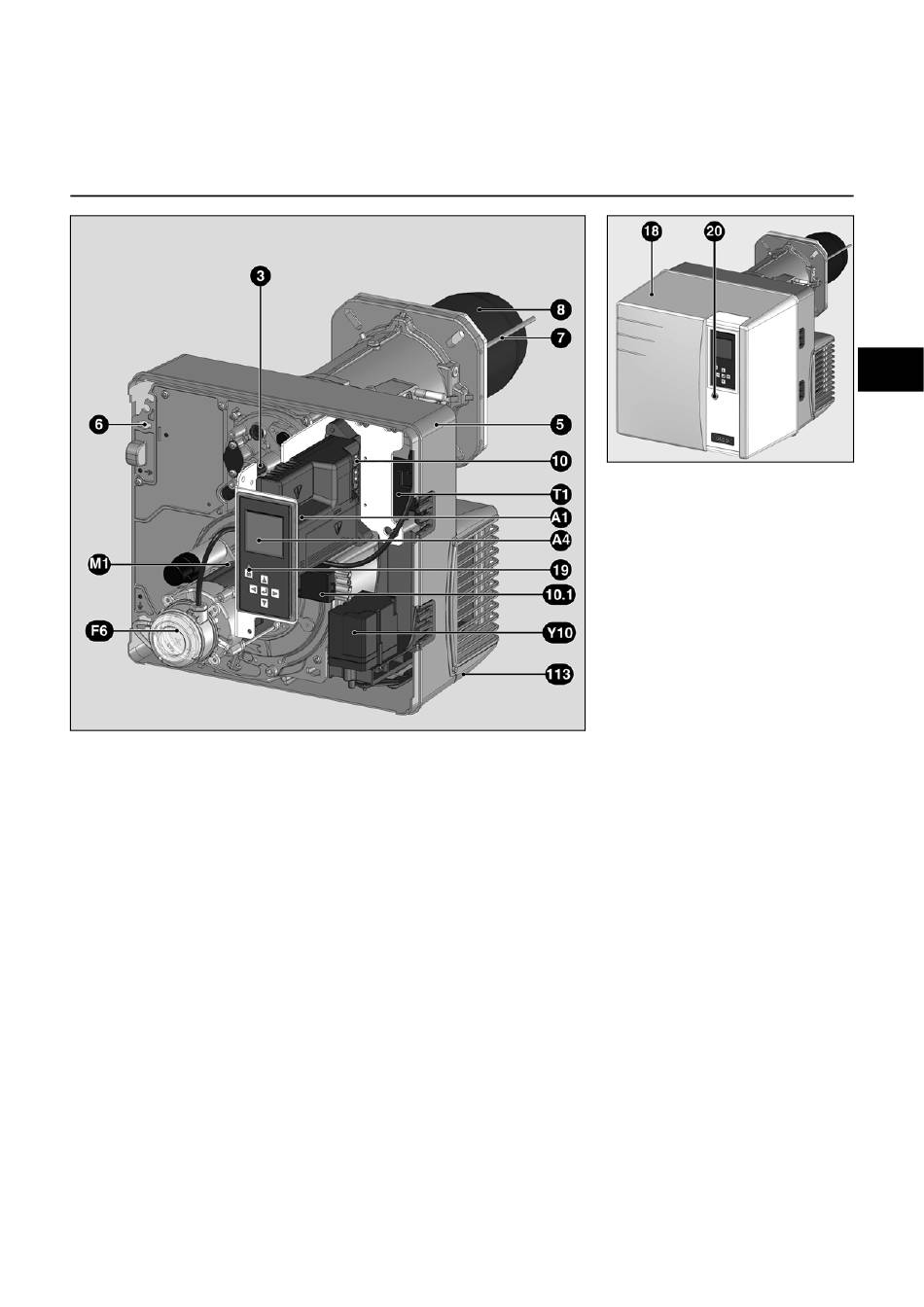

Descripción del quemador
10/2018 - Art. Nr. 4200 1028 2902A
A1 Cajetín de control y de seguridad
A4 Pantalla
F6 Manostato de aire
M1 Motor del ventilador
T1 Encendedor
Y10 Servomotor de la válvula de aire
3 Botón de ajuste del valor Y
5 Cárter
6 Dispositivo de fijación de la platina
(Mantenimiento)
7 Tubo de toma de presión hogar
8 Tubo del quemador
10 Toma de 7 polos
10.1 Toma de 4 polos
18 Cubierta
19 Botón de desbloqueo
20 Tornillo de fijación de la cubierta
113 Caja de aire
