- Página 1 COUNTIS E13/E14 Contador de energía activa monofásica Direct 80A MODBUS Manual de uso...
-
Página 2: Tabla De Contenido
............. . .14 COUNTIS E13/E14. Ref.: 542 101 A... -
Página 3: Documentación
Para la seguridad del personal y del material, es imprescindible conocer perfectamente el contenido de este manual antes de la puesta en funcionamiento. Al recibir el paquete que contiene el COUNTIS E13/E14, será necesario verificar los aspectos siguientes: • El estado del embalaje. • Que el producto no se haya dañado durante el transporte. -
Página 4: Presentación

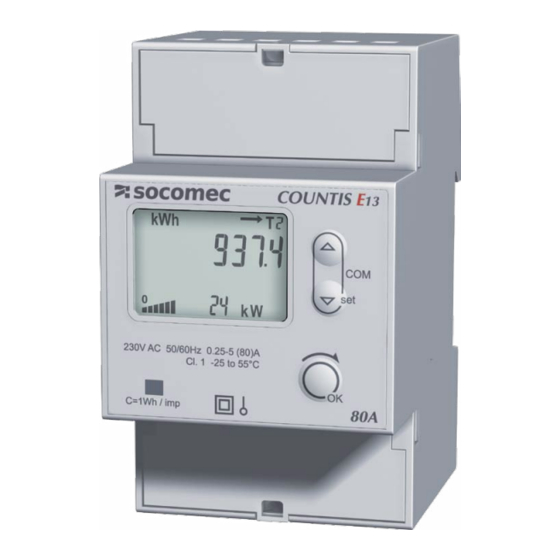

4. Presentación Los COUNTIS E13 y E14 son contadores de energía eléctrica activa modulares que garantizan la visualización de los kWh. Están pensados para las redes monofásicas y permiten una conexión directa hasta 80 A. Están equipados con un bus de comunicación MODBUS. -
Página 5: Instalación
5.3. Bornes Flexible de 1,5 a 2,5 Rígida de 1 a 4 mm 1 2 3 4 0,35 pulg./9 mm 0,8 Nm flexible o rígida de 1,5 a 35 mm 0,61 pulg./ 15,5 mm 2 Nm COUNTIS E13/E14. Ref.: 542 101 A... -
Página 6: Conexiones
L1: Salida de fase. L’ Conexión del neutro. 230 VAC fn = 50 Hz 5.5. Cubiertas precintables Precinto de plástico COUNTIS E14 MID Etiqueta de precinto entre la cara delan- tera y la cara trasera Cubrebornes COUNTIS E13/E14. Ref.: 542 101 A... -
Página 7: Comunicación Modbus
2 bits 2 bits 6.4. Tabla de comunicación Las tablas de comunicación y las explicaciones relacionadas están disponibles en la página de documentación de los COUNTIS E13/ E14 del siguiente sitio de internet: www.socomec.com/en/countis-e1x COUNTIS E13/E14. Ref.: 542 101 A... -
Página 8: Programación
7.2. Vista general del menú programación Pulsando durante 4 segundos, el aparato entra en el modo de programación. Se puede acceder a las distintas pantallas siguiendo esta secuencia: Programación de modo Dirección Velocidad de comunicación COUNTIS E13/E14. Ref.: 542 101 A... -
Página 9: Vista Detallada Del Menú De Programación Modbus
COUNTIS E13/E14 MODBUS 7.3. Vista detallada del menú de programación MODBUS x 10 Dirección Velocidad de comunica- ción COUNTIS E13/E14. Ref.: 542 101 A... -
Página 10: Utilización
______________ Tarifa T2 Er+ (kvarh)/Q+ (kvar) ______________ Tarifa T2 Er- (kvarh)/Q- (kvar) ______________ Dirección MODBUS ______________ Velocidad de comunicación P (kW) Q (kvar) Nota: Solo se muestran las potencias de la tarifa en curso. COUNTIS E13/E14. Ref.: 542 101 A... -
Página 11: Vista Detallada De Los Menús
Er- (kVarh) Tarifa T1 Ea+ (kWh) Tarifa T2 Ea- (kWh) Tarifa T2 Er+ (kVarh) Tarifa T2 Er- (kVarh) Tarifa T2 P (kW) Solo se muestran las potencias Q (kvar) de la tarifa en curso. MODBUS COUNTIS E13/E14. Ref.: 542 101 A... -
Página 12: Mensaje De Diagnóstico
9. Mensaje de diagnóstico • Cuando aparecen estos mensajes significa que el contador sufre alguna anomalía y debe cambiarse. 10. Asistencia Causas Soluciones Mensajes de errores Compruebe el correcto funcionamiento del contador. COUNTIS E13/E14. Ref.: 542 101 A... -
Página 13: Características Técnicas/Eléctricas
Temperatura de almacenamiento -25 ... +70 °C Humedad relativa ≤ 80% Amplitud de vibraciones de 50 Hz ±0.075 mm Grado de protección IP51(*)/IP20 (*) Para el montaje en un armario con, como mínimo, una protección IP51. COUNTIS E13/E14. Ref.: 542 101 A... -
Página 14: Conformidad Mid
En las tablas de características técnicas aparecen las condiciones de funcionamiento asignadas que garantizan la conformidad MID. La declaración de conformidad MID del COUNTIS E14 está disponible en el siguiente sitio de internet: www.socomec.com/en/countis-e1x COUNTIS E13/E14. Ref.: 542 101 A... - Página 15 COUNTIS E13/E14 MODBUS COUNTIS E13/E14. Ref.: 542 101 A...
