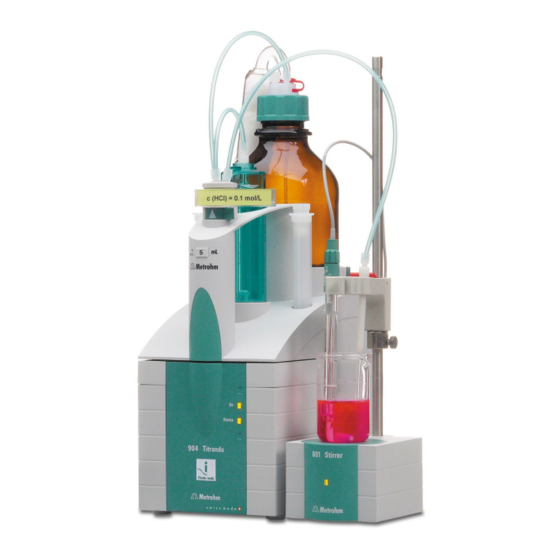

904 Titrando
Manual
8.904.8003ES / 2020-03-03

Publicidad

Tabla de contenido
loading

Manuales relacionados para Metrohm 904 Titrando

Resumen de contenidos para Metrohm 904 Titrando

  • Página 1 904 Titrando Manual 8.904.8003ES / 2020-03-03...
  • Página 3 Metrohm AG CH-9100 Herisau Suiza Teléfono +41 71 353 85 85 Fax +41 71 353 89 01 info@metrohm.com www.metrohm.com 904 Titrando Manual 8.904.8003ES / 2020-03-03...
  • Página 4 Technical Communication Metrohm AG CH-9100 Herisau techcom@metrohm.com Esta documentación está protegida con derechos de autor. Todos los derechos reservados. Esta documentación se ha elaborado con la mayor precisión. No obstante puede que haya algún error. Le rogamos nos informe de eventuales erro-...

  • Página 5: Tabla De Contenido

    Conexión de un electrodo pH, de metal o ion-selectivo ..25 3.5.2 Conexión de un electrodo de referencia ......... 26 3.5.3 Conexión de un electrodo polarizable ........26 3.5.4 Conexión de un sensor de temperatura o un electrodo con sensor de temperatura integrado ........... 27 ￭￭￭￭￭￭￭￭ 904 Titrando...
  • Página 6 5 Trabajar con la unidad intercambiable 6 Operación y mantenimiento Notas generales ..............35 6.1.1 Conservación ................. 35 6.1.2 Mantenimiento por parte del servicio técnico de Metrohm ..35 7 Solución de problemas Aspectos generales ............. 36 Titulación SET ..............37 7.2.1 ..................... 37 8 Apéndice...
  • Página 7 Índice de las ilustraciones Índice de las ilustraciones Figura 1 El sistema Titrando ................1 Figura 2 Parte anterior de 904 Titrando ............9 Figura 3 Parte posterior de 904 Titrando ............10 Figura 4 Conectar el Touch Control ............... 12 Figura 5 Conectar el ordenador ..............

  • Página 9: El Sistema Titrando

    "Stand-alone") o a través de un ordenador con el software correspon- diente. Un sistema Titrando puede incluir varios aparatos de distintos tipos. En la figura siguiente, se ofrece un esquema general de los aparatos periféricos que pueden conectarse al 904 Titrando. Computer Sensors USB Sample Processor...

  • Página 10: Descripción Del Aparato

    Un motor de bureta interno para unidades intercambiables. Conectores MSB ￭ Cuatro conectores MSB (Metrohm Serial Bus) para la conexión de dosi- ficadores (Dosimat con unidad intercambiable o Dosino con unidad de dosificación), agitadores, stands de titulación y Remote Boxes.

  • Página 11: Modos De Titulación - Modos De Medida - Instruccio- Nes De Dosificación

    1 Introducción Modos de titulación – Modos de medida – Instruc- ciones de dosificación 904 Titrando soporta los siguientes modos de titulación, modos de medida e instrucciones de dosificación: ￭ Titulación dinámica a punto de equivalencia. La adición de reactivo se realiza en etapas de volumen variables.
  • Página 12 – PREP (lavar el cilindro y los tubos de una unidad intercambiable o de una unidad de dosificación) – EMPTY (vaciar el cilindro y los tubos de una unidad de dosifica- ción) – ADD (dosificar un volumen predeterminado) – LQH (ejecutar tareas de dosificación complejas con un Dosino) ￭￭￭￭￭￭￭￭ 904 Titrando...

  • Página 13: Acerca De La Documentación

    ADVERTENCIA Este símbolo advierte del riesgo de sufrir una des- carga eléctrica. ADVERTENCIA Este símbolo advierte del peligro por calor o piezas calientes. ADVERTENCIA Este símbolo advierte de un posible peligro biológico. ￭￭￭￭￭￭￭￭ 904 Titrando...

  • Página 14: Indicaciones De Seguridad

    IEC 61010. ADVERTENCIA Solo se permite realizar trabajos de reparación en los componentes electrónicos al personal cualificado de Metrohm. ADVERTENCIA No abra nunca la carcasa del aparato, ya que podría dañarlo. También existe el peligro de sufrir lesiones de consideración si se tocan compo- nentes bajo tensión eléctrica.

  • Página 15: Manipulación De Líquidos

    Instale el aparato en un lugar bien ventilado (p. ej., vitrina de labora- ￭ torio). Mantenga alejadas del lugar de trabajo todas las fuentes de ignición. ￭ Elimine de inmediato los líquidos y materias sólidas derramados. ￭ Siga las indicaciones de seguridad del fabricante de los productos ￭ químicos. ￭￭￭￭￭￭￭￭ 904 Titrando...

  • Página 16: Reciclaje Y Eliminación

    La correcta eliminación de su aparato usado ayuda a evitar los efectos negativos sobre el medio ambiente y la salud. Podrá obtener más información sobre la eliminación de sus aparatos a tra- vés de las autoridades locales, de un servicio de recogida o del comercio distribuidor. ￭￭￭￭￭￭￭￭ 904 Titrando...
  • Página 17 M e tr o h m Figura 2 Parte anterior de 904 Titrando Levas de guía Biela de accionamiento Para centrar la unidad intercambiable. Mueve el pistón de la unidad intercambiable hacia arriba y hacia abajo.
  • Página 18 H e ri sa u Sw it ze rl a n d Figura 3 Parte posterior de 904 Titrando Placa de características Conector USB (USB 1 y USB 2) Contiene datos sobre la tensión de red, el Puertos USB (tipo A) para conectar impreso- tipo de aparato y el número de serie.

  • Página 19: Instalación Del Aparato

    El 904 Titrando se puede manejar de dos modos: Un Touch Control con pantalla táctil. En combinación con el 904 ￭ Titrando forma un equipo independiente (stand alone). Un ordenador permite manejar el 904 Titrando mediante un software ￭ para PC, como p. ej. el tiamo. ATENCIÓN Asegúrese de que el cable de alimentación no esté...
  • Página 20 De lo contrario, existe el riesgo de perder los datos. Puesto que el Touch Control recibe la alimentación eléctrica a través del Titrando, nunca debe desconectar el Titrando de la red (p. ej. apagándolo desde una regleta de clavijas) antes de apagar el Touch Control. ￭￭￭￭￭￭￭￭ 904 Titrando...
  • Página 21 No utilice cables de alimentación no permitidos. 1 Enchufe del cable de alimentación Enchufe el cable de alimentación a la toma de conexión a la red ￭ del aparato. Conecte el cable de alimentación a la red. ￭ ￭￭￭￭￭￭￭￭ 904 Titrando...
  • Página 22 PC necesita derechos de administrador. Conexión de los cables e instalación del controlador Para que el software para PC detecte el 904 Titrando es necesario realizar la instalación del controlador. Para ello, debe seguirse un procedimiento preestablecido. Es preciso seguir los pasos siguientes: 1 Instalar el software Introduzca el CD de instalación del software para PC y siga las ins-...
  • Página 23 3 Siga las instrucciones del asistente de instalación. El LED "On" en el 904 Titrando se enciende una vez finalizada la ins- talación del controlador y cuando el aparato está listo para el servi- cio.

  • Página 24: Conexión De Aparatos Msb

    Conexión de aparatos MSB Para conectar aparatos MSB, p. ej., agitadores o dosificadores, los apara- tos de Metrohm cuentan con un máximo de cuatro conectores para los denominados Metrohm Serial Bus (MSB). A un conector MSB (toma Mini- DIN de 8 polos) se pueden conectar secuencialmente (en serie, "daisy chain") aparatos periféricos de distintas clases que se pueden con-...

  • Página 25: Conexión De Un Dosificador

    1 Conectar un dosificador Salga del programa de control. ￭ Conecte el cable de conexión del dosificador en uno de los ￭ enchufes hembra MSB en la parte posterior del aparato de con- trol. Inicie el programa de control. ￭ ￭￭￭￭￭￭￭￭ 904 Titrando...

  • Página 26: Conectar Un Agitador O Un Stand De Titulación

    Solo para el 804 Ti Stand: conectar el agitador de varilla en el ￭ conector de agitador (enchufe hembra con el símbolo de agita- dor) del stand de titulación. Inicie el programa de control. ￭ ￭￭￭￭￭￭￭￭ 904 Titrando...

  • Página 27: Conexión De Una Remote Box

    A través de la Remote Box 6.2148.010 pueden conectarse aparatos que se controlan mediante líneas Remote y/o envían señales de control a tra- vés de líneas Remote. Además de Metrohm, otros fabricantes de aparatos utilizan conexiones de este tipo que permiten conectar varios aparatos juntos.

  • Página 28: Conexión De Aparatos Usb

    Conexión de aparatos USB 3.4.1 Aspectos generales El 904 Titrando dispone de dos conectores USB (tipo de enchufe hembra A) para aparatos periféricos con interface USB. El Titrando funciona como concentrador USB (distribuidor) independientemente de cómo se maneje. Si se desea conectar más de dos aparatos al USB, se puede utilizar además un concentrador USB adicional que se puede adquirir en cualquier comer- cio especializado.

  • Página 29: Conectar Un Concentrador Usb

    Si maneja el 904 Titrando con el Touch Control, asegúrese de que este está apagado al conectar o desconectar los aparatos entre ellos. Si con- trola el 904 Titrando a través de un software para PC, deberá salir del programa antes de conectar o desconectar las conexiones USB.

  • Página 30: Conectar Una Balanza

    – Para la conexión de una balanza es necesario el adaptador USB/ RS-232 6.2148.050. En la siguiente tabla se recogen las balanzas que se pueden utilizar con el 904 Titrando y los cables necesarios para la conexión a la interface RS-232: Balanza...
  • Página 31 Conecte la balanza del siguiente modo: 1 Conecte el conector USB del adaptador USB/RS-232 con un conector USB del 904 Titrando. 2 Conecte la interface RS-232 del adaptador USB/RS-232 con la inter- face RS-232 de la balanza (para el cable apropiado, véase la tabla).

  • Página 32: Conectar El Teclado Del Pc (Solo Mediante El Manejo Con Touch Control)

    Conecte el lector de código de barras del siguiente modo: 1 Introduzca el enchufe macho USB del lector de código de barras en uno de los enchufes hembra USB del 904 Titrando. 2 Ponga en marcha el Touch Control. El lector de código de barras se detecta automáticamente y se incluye en el directorio de aparatos.

  • Página 33: Conexión De Sensores

    3.5.1 Conexión de un electrodo pH, de metal o ion-selectivo Conecte el electrodo pH, de metal o ion-selectivo del siguiente modo: 1 Introduzca el enchufe macho del electrodo en el enchufe hembra Ind. del 904 Titrando. ￭￭￭￭￭￭￭￭ 904 Titrando...

  • Página 34: Conexión De Un Electrodo De Referencia

    3.5.2 Conexión de un electrodo de referencia Conecte el electrodo de referencia del siguiente modo: 1 Introduzca el enchufe macho del electrodo en el enchufe hembra Ref. del 904 Titrando. Figura 13 Conexión de un electrodo de referencia 3.5.3 Conexión de un electrodo polarizable...

  • Página 35: Conexión De Un Sensor De Temperatura O Un Electrodo Con Sensor De Temperatura Integrado

    Conecte el sensor de temperatura o el electrodo con sensor de tempera- tura integrado del siguiente modo: 1 Introduzca los enchufes macho del sensor de temperatura en los enchufes hembra Temp. del Titrando. Figura 15 Conectar un sensor de temperatura o un electrodo con sensor de temperatura integrado ￭￭￭￭￭￭￭￭ 904 Titrando...

  • Página 36: Conectar El Iconnect

    2 Para proteger el conector en el aparato (1) contra efectos mecánicos, dejar enchufado el cable adaptador. Conexión del 854 iConnect a un cable adaptador Asegurarse de que el cable adaptador mini USB está conectado al aparato. ￭￭￭￭￭￭￭￭ 904 Titrando...
  • Página 37 Conectar el electrodo del modo siguiente: 1 Retirar la tapa protectora del 854 iConnect. Figura 18 Retirar la tapa protectora 2 Alinear la clavija-guía (5) del electrodo con la cavidad del 854 iCon- nect (4). ￭￭￭￭￭￭￭￭ 904 Titrando...
  • Página 38 Desconexión del 854 iConnect El 854 iConnect puede desconectarse incluso cuando el aparato está encendido. 1 Desconectar el 854 iConnect (3) del enchufe hembra del cable adap- tador mini USB (2). ￭￭￭￭￭￭￭￭ 904 Titrando...

  • Página 39: Potenciometría Diferencial

    En caso de que estos no permitan efectuar medidas fiables, se puede utilizar un amplificador diferencial 6.5104.030 (230 V) o 6.5104.040 (115 V). El amplificador diferencial se conecta en la entrada de medida de alta impedancia (Ind.). ￭￭￭￭￭￭￭￭ 904 Titrando...

  • Página 40: Montar El Recipiente De Titulación

    Sen- tido de agitación correspondiente al de las agujas del reloj, b) sentido de agitación contrario al de las agujas del reloj. Agitador magnético Electrodo Punta de bureta ￭￭￭￭￭￭￭￭ 904 Titrando...

  • Página 41: Trabajar Con La Unidad Intercambiable

    Figura 23 Colocación de una unidad intercambiable Para colocar la unidad intercambiable proceda del siguiente modo: 1 Coloque la unidad intercambiable por delante del 904 Titrando y empújela hacia atrás. Se producirá un sonido al encajar. Cuando la unidad intercambiable esté colocada correctamente, se activará...
  • Página 42 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ datos. El 904 Titrando efectúa una rotación automática de la llave y luego vuelve a colocarla en posición de intercambio (posición de dosificación). A continuación se enciende el LED Status de forma constante. La siguiente tabla resume el estado del funcionamiento de los dosificado-...

  • Página 43: Operación Y Mantenimiento

    Metrohm. Si se trabaja frecuentemente con productos químicos cáusticos o corrosivos, puede que el intervalo de mantenimiento sea más corto. El servicio técnico de Metrohm se encuentra en todo momento a su dispo- sición para asesorarle profesionalmente sobre el mantenimiento de todos los aparatos Metrohm.

  • Página 44: Solución De Problemas

    Si no se puede extraer, mueva la palanca de conmutación verde hacia la derecha hasta el tope. 3. Vuelva a intentar extraer la unidad inter- cambiable; a continuación, lleve a cabo el mantenimiento (véase el manual de la uni- dad intercambiable). ￭￭￭￭￭￭￭￭ 904 Titrando...

  • Página 45: Titulación Set

    Los datos de la unidad Póngase en contacto con el servicio técnico ￭ intercambiable no se pue- de Metrohm para que sustituya el chip de den leer. El chip de datos datos. presenta un fallo mecánico Si es necesario, extraiga con las manos el ￭...
  • Página 46 Seleccione la velocidad de titulación definida poco reproducibles. ción mínima es demasiado por el usuario y disminuya la velocidad mínima alta. (véase el manual o la ayuda del software que utilice). El electrodo reacciona Sustituya el electrodo. demasiado lentamente. ￭￭￭￭￭￭￭￭ 904 Titrando...

  • Página 47: Apéndice

    Asignación de patillas del interface Remote Figura 25 Asignación de patillas del enchufe hembra y del enchufe Remote En la imagen superior, la asignación de patillas es válida para todos los aparatos Metrohm con conector Remote Sub-D de 25 polos. ￭￭￭￭￭￭￭￭ 904 Titrando...
  • Página 48 Start Entrada 1 Stop Entrada 2 Entrada 3 Quit Entrada 4 – Entrada 5 Entrada 6 Entrada 7 Salida 0 Ready Salida 1 Conditioning OK Salida 2 Determination Salida 3 Salida 4 Salida 5 Error Salida 6 ￭￭￭￭￭￭￭￭ 904 Titrando...
  • Página 49 El aparato realiza una determinación generadora de datos. End of Determination (fin de la determinación). Impulso (t = 200 ms) después de una deter- Impulso minación, es decir, después de un tampón/norma de calibración con Sample Processor. ￭￭￭￭￭￭￭￭ 904 Titrando...
  • Página 50 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 8.1 Interface Remote Función Descripción Error La línea se activa si se indica un error. Warning La línea se activa si se indica una advertencia. ￭￭￭￭￭￭￭￭ 904 Titrando...

  • Página 51: Características Técnicas

    9 Características técnicas 9 Características técnicas Interfaz de medida En función de la variante, el 904 Titrando tiene una (variante 2.904.0010) o dos (variante 2.904.0020) interfaces de medida separadas galvánica- mente. El ciclo de medida tiene una duración de 100 ms en todos los modos de medida.

  • Página 52: Polarizador

    Determinación con voltaje de polarización seleccionable Modo de medida Upol Voltaje de pola- –1225…+1225 mV (incremento: 25 mV) rización –1250…+1250 mV: valores no garantizados, en función del voltaje de referencia +2,5 V Gama de –120…+120 µA medida Resolución 0.1 µA ￭￭￭￭￭￭￭￭ 904 Titrando...

  • Página 53: Dosificador Interno

    Condiciones de referencia Temperatura +25 °C (± 3 °C) ambiente ≤ 60 % Humedad relativa del aire Estado del apa- El aparato lleva como mínimo 30 minutos en operación rato Intervalo de ajuste Una vez al año ￭￭￭￭￭￭￭￭ 904 Titrando...

  • Página 54: Dimensiones

    Puertos USB 2 USB downstream Ports (enchufes hembra tipo A), cada uno de 500 mA, para conectar aparatos periféricos como impresoras, teclados, lec- tores de código de barras o RS-232/USB Box (n.º de pedido Metrohm 6.2148.020). Conector "Controller" Puerto controla- USB upstream Port con alimentación eléctrica adicional (toma Mini-...

  • Página 55: Accesorios

    Internet. Podrá encontrar esta información con ayuda del número del artículo y descargarla: Descarga de la lista de accesorios 1 En el navegador de Internet teclee https://www.metrohm.com/. 2 Introduzca el número de artículo (p. ej., 904) en el campo de bús- queda.

  • Página 56: Índice Alfabético

    MEAS ......... 4 Conectar ......18 Touch Control ..... 12 MET ........... 3 STDADD ........4 Conector Metrohm Serial Bus MSB, véase MSB ....... 2, 10 también "MSB" ......16 USB ........2 Teclado Modo de calibración Conector MSB ......2 Conectar ......
  • Página 57 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Índice alfabético Unidad intercambiable ....33 Visión conjunta del aparato ..9 Conector ......10 ￭￭￭￭￭￭￭￭ 904 Titrando...
