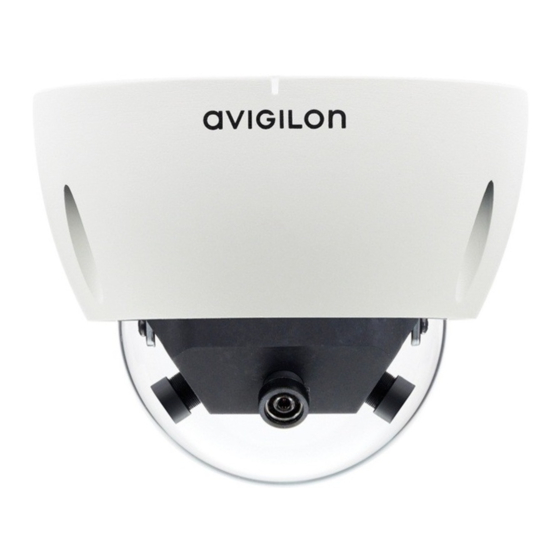

- Página 1 Guía de instalación Modelo de cámara domo IP de alta definición panorámica Avigilon™: 8.0MP-HD-DOME-360...
- Página 2 24 V CA, 9 W mín. o alimentación Power over Ethernet (PoE) de 48 V CC, 9 W mín. Cualquier fuente de alimentación externa conectada a este producto solo debe conectarse a otro producto Avigilon de la misma serie del modelo. Las conexiones de alimentación externas deben aislarse como es debido.
- Página 3 Los cambios o modificaciones que se realicen en este equipo y que no sean aprobados expresamente por Avigilon Corporation o terceros autorizados por Avigilon Corporation podrían anular la autorización del usuario para utilizar este equipo.
- Página 4 El contenido de este manual y las especificaciones de este producto están sujetos a cambios sin previo aviso. Avigilon se reserva el derecho de efectuar cambios sin previo aviso en las especificaciones y materiales contenidos aquí y no se hará responsable de ningún daño (incluidos los resultantes) causados por depender de los materiales presentados, incluidos a título enunciativo pero no limitativo los errores tipográficos...
-
Página 5: Tabla De Contenido
Tabla de contenido Información general Vista de la cubierta Vista inferior Vista frontal Vista trasera Vista del calentador Instalación Herramientas y materiales necesarios Contenido del paquete de la cámara Pasos para la instalación Extracción de la cubierta domo Montaje de la cámara domo Conexión de una fuente de alimentación externa Orientación de la cámara domo Conexión al grabador de vídeo en red... -
Página 6: Información General
Información general Vista de la cubierta 1. Cubierta del domo Cubierta tipo domo a prueba de vandalismo. 2. Tornillos a prueba de alteraciones Tornillos cautivos Torx para fijar la cubierta domo a la base. Información general... -
Página 7: Vista Inferior
Vista inferior 1. Orificio de entrada de cable Un orificio de entrada para los cables de red, alimentación y de E/S. 2. Ranura de montaje del domo Puntos de montaje para la cámara. 3. Etiqueta del número de serie Etiqueta con el número de serie y la referencia del producto. Vista inferior... -
Página 8: Vista Frontal
Vista frontal 1. Bloque de conector de alimentación Acepta un bloque de terminales con una conexión de alimentación CA o CC. La entrada CC acepta cualquier polaridad. Solo es necesario cuando Power over Ethernet no está disponible. 2. Conector de E/S de audio Acepta un miniconector (3,5 mm). -
Página 9: Vista Trasera
Vista trasera 1. LED de estado de conexión Proporciona información sobre el funcionamiento del dispositivo. Para obtener más información, consulte Indicadores LED En la página 12. 2. Cambio de rotación de imagen Gira la imagen un ángulo de 180º. Vista trasera... -
Página 10: Vista Del Calentador
Vista del calentador 1. Calentador Proporciona calor a la cámara para ampliar el rango de temperatura de funcionamiento. El calentador no está incluido en todos los modelos. Vista del calentador... -
Página 11: Instalación
Power over Ethernet. Contenido del paquete de la cámara Asegúrese de que el paquete contiene lo siguiente: Cámara domo IP de alta definición panorámica Avigilon™ Bloque de terminales Llave Torx T20 3 tornillos y anclajes para muros sólidos Plantilla para brocas Pasos para la instalación... -
Página 12: Conexión De Una Fuente De Alimentación Externa
1. Con la plantilla para brocas, horade tres orificios de montaje y un orificio de entrada de cable en el techo/pared. Si está usando un accesorio de montaje de la cámara domo,este paso no es necesario. 2. Introduzca tres tornillos en los orificios de montaje y deje 6 mm (¼”) entre la cabeza del tornillo y la superficie del techo/muro. -
Página 13: Orientación De La Cámara Domo
Importante:Para evitar problemas en la red, utilice únicamente conmutadores de red recomendados por Avigilon. Conecte la cámara domo a la misma red que el servidor que ejecuta el software Avigilon™ Control Center. Se asignará automáticamente una dirección IP al dispositivo que detectará el software. -
Página 14: Selección De Una Dirección Ip
Si no es posible, se seleccionará una dirección IP mediante Zeroconf (APIPA). Si la dirección IP se establece mediante Zeroconf, la dirección IP se encontrará en la subred 169.254.*. Una dirección IP estática puede establecerse desde el software Avigilon Control Center. Para obtener más información, consulte la Guía del usuario del software. -
Página 15: Funciones Avanzadas
Funciones avanzadas Conexión de dispositivos externos Los dispositivos externos se conectan al dispositivo a través del terminal de E/S. La asignación eléctrica del terminal de E/S se muestra en la tabla siguiente: 1. GND 2. RS-485 RX/TX+ — Interfaz RS-485 semidúplex para controlar un equipo externo. 3. -
Página 16: Conexión De Micrófonos Y Altavoces
Conexión de micrófonos y altavoces La cámara domo puede conectarse a un micrófono y altavoz externos a través del conector de audio. El conector de audio es una entrada de 3,5 mm para un micrófono mono o una señal mono de entrada de línea. Se utiliza el canal izquierdo de la señal estéreo. -
Página 17: Indicadores Led
Indicadores LED Cuando está conectada a la red, los LED de estado de conexión mostrarán el progreso de la conexión al software de gestión de vídeo de red. En la tabla siguiente se describe lo que indican los LED: LED de estado de Estado de conexión Descripción conexión... -
Página 18: Restablecimiento De Los Valores Predeterminados De Fábrica
Restablecimiento de los valores predeterminados de fábrica Si la cámara ya no funciona de la manera esperada, puede restaurarla a sus valores predeterminados de fábrica. Utilice el botón de reversión de firmware para restablecer la cámara. 1. Apague el dispositivo. 2. -
Página 19: Limpieza
Limpieza Domo tipo burbuja Si la imagen del vídeo se vuelve borrosa o difuminada en áreas, posiblemente sea causa de que deba limpiar una burbuja en el domo. Para limpiar la burbuja en el domo: Utilice jabón de tocador o un detergente no abrasivo para limpiar la suciedad o las huellas digitales. Utilice un paño de microfibra o tela no abrasiva para secar la burbuja del domo. -
Página 20: Especificaciones
Especificaciones 100Base-TX Tipo de cableado CAT5 Conector RJ-45 Seguridad Protocolos UDP, TCP, SOAP, DHCP, Zeroconf Mecánicas Dimensiones ØxAl 150mm x 120mm (5,9” x 4,7”) Peso 0,91 kg (2,0 lb) sin objetivo Domo tipo burbuja Policarbonato, transparente Cuerpo Aluminio Carcasa Montaje en superficie, antivandálico Finalizar Revestimiento de pintura en polvo, gris frío 2 Eléctricas... - Página 21 Cumple la certificación IP66 FCC Sección 15 Subsección B Clase A Emisiones EN 55022 Clase A electromagnéticas IC ICES-003 Clase A EN 50130-4 EN 61000-4-2 EN 61000-4-3 Inmunidad EN 61000-4-4 electromagnética EN 61000-4-5 EN 61000-4-6 EN 61000-4-11 Especificaciones...
-
Página 22: Garantía Limitada Y Servicio De Asistencia Técnica
Ninguna información, consejo o representación oral o escrita proporcionada por Avigilon, sus distribuidores, agentes o empleados podrá crear otra garantía o modificar esta garantía. Esta garantía establece la responsabilidad total de Avigilon y su único recurso contra Avigilon por cualquier fallo de funcionamiento de este producto.
