A-7
CABLE DE TRABAJO
Conecte un cable de trabajo de tamaño y longitud
suficientes (conforme a la siguiente tabla) entre la ter-
minal de salida adecuada en la fuente de poder y el
trabajo. Asegúrese de que la conexión al trabajo
haga contacto eléctrico firme de metal a metal.
Corriente
Tamaño de Cable de Trabajo de Cobre, AWG
Ciclo de
Trabajo
Longitud de hasta 30 m (100 pies)
de 60%
400 Amps
500 Amps
600 Amps

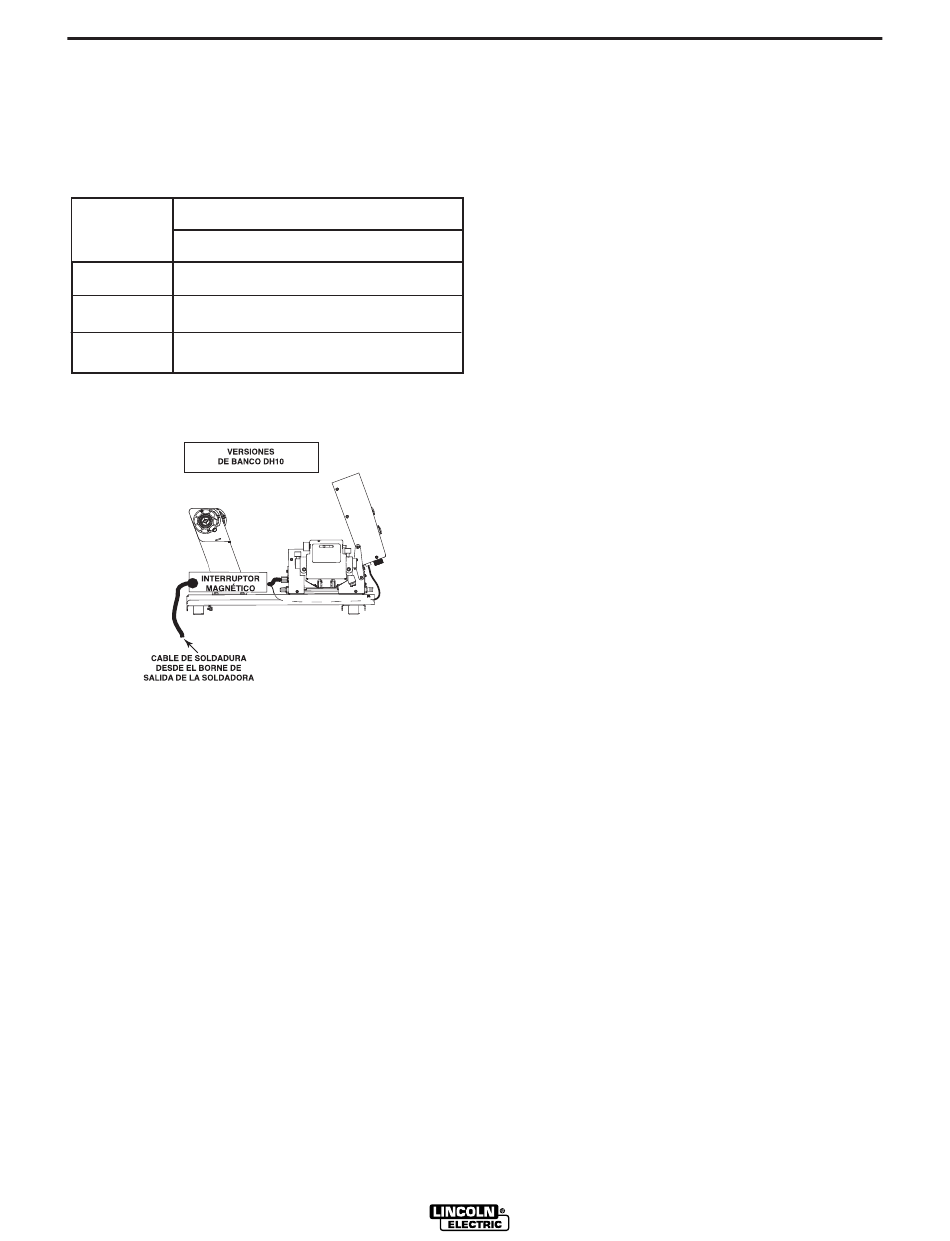

Haga las conexiones del cable de soldadura de la sol-
dadora a la caja del interruptor magnético del alimenta-
dor. (Si no, ocurrirá un arranque o soldadura deficiente)
INSTALACIÓN DE
FUNCIONES OPCIONALES
K1501-10, K1797-25 y K1797-50
de Entrada
Vea "Instalación Eléctrica" para las instrucciones.
K1520-2 Kit de Transformador de 115V/42V. Se requiere
para utilizar DH-10 con las Fuentes de Poder de Lincoln sin
el auxiliar de 42VCA y un receptáculo de conector de 14
pines. Estas fuentes de poder incluyen a DC-250, DC-600,
DC-1000 y Pulse Power 500. Asimismo, se puede utilizar
con modelos DC-400 anteriores. Se monta en la fuente de
poder conforme a las instrucciones incluidas en el kit.
Adaptador de Bobina:
K1504-1 Permite que bobinas de 22.7-27.2 Kg. (50 a 60
libras) se monten en ejes O.D. de 51 mm (2").
K435 Permite que bobinas Innershield de 6 kg (14 libras)
se monten en ejes O.D. de 51 mm (2").
K468 Permite que carretes O.D. de 203 mm (8") se mon-
ten en ejes O.D. de 51 mm (2").
INSTALALACIÓN
2/0 (67 mm
)
2
3/0 (85 mm
2
)
3/0 (85 mm
2
)
Ensambles de Cable
Adaptadores Readi-Reel:
K363P Adapta las bobinas Readi-Reel de Lincoln de electrodo
de 14 kg (30 libras) y 10 kg (22 libras) a un eje de 51 mm (2").
Construcción durable de una pieza de plástico moldeado.
Diseñado para carga fácil; el adaptador permanece sobre el
eje para cambio rápido.
K438 Adapta las bobinas Readi-Reel de Lincoln de electrodo
de 22.7-27.2 kg (50-60 libras) a un eje de 51 mm (2").
Adaptadores de Pistola (Para Cabezales de Mecanismo
de Alimentación Serie 10)
Adaptan cabezales DH a la conexión de pistola deseada:
K489-9 para conexiones de pistolas Fast-Mate (o estilo
europeo), incluyendo pistolas Fast-Mate de Programa Dual.
K1500-1 para conexiones de pistolas Innershield estándar de
Lincoln, o de pistolas TM Fast-Mate con un Kit de Adaptador
Fast-Mate K489-2. También para Magnum 200/300/400 con
Kit de Conexión K466-1 ó Magnum 550 con K613-1.
K1500-2 para pistola Magnum 200/300/400 con Kit de
Conexión K466-10. (También Tweco 4).
K1500-3 para pistola Magnum 550 con Kit de Conexión
K613-7. (También Tweco 5).
K1500-4 (Conexión Miller) para cualquier pistola que tenga
una conexión Miller de estilo más reciente. Instale los
adaptadores de pistola conforme a las instrucciones que
se envían con la unidad.
Opciones de Interruptor de Procedimiento Dual
K683-1 Interruptor de Procedimiento Dual (Uno por pistola)
- Requiere al Adaptador K686-2 para DH-10. El kit incluye el
interruptor de pistola, y montajes para las pistolas
Innershield y Magnum de Lincoln, con cable de control de
4.5 m (15 pies) y enchufe de 3 pines. El Adaptador K686-2
permite que el enchufe de 3 pines y el enchufe de gatillo de
pistola de 5 pines puedan conectarse al receptáculo de
Gatillo/Procedimiento Dual de 5 pines DH-10.
Conecte el enchufe de 5 pines del Adaptador K686-2 al
receptáculo de 5 zoquets de Gatillo de Alimentador de
Alambre/Procedimiento Dual DH-10.
El enchufe de 3 pines del interruptor de Procedimiento Dual
K683-1 se conecta al receptáculo de 3 zoquets del
Adaptador, y el enchufe de 5 pines de la pistola de soldadu-
ra se conecta al receptáculo de 5 zoquets del Adaptador.
K683-3 El Kit de Interruptor de Procedimiento Dual (Uno por
Pistola) incluye el interruptor de pistola, y montajes para las
pistolas Innershield y Magnum de Lincoln, con cable de
control de 4.5 m (15 pies) y enchufe de 5 pines con dos
cables para conectarse al gatillo de la pistola.
Conecte el enchufe de 5 pines del Interruptor de
Procedimiento Dual K683-3 al receptáculo de 5 zoquets de
Procedimiento Dual/Gatillo de Alimentador de Alambre DH-10.
El cordón de enchufe de dos cables que sale del enchufe de
5 pines del Interruptor de Procedimiento Dual debe conec-
tarse a los dos cables de gatillo de la pistola de soldadura
conforme a las instrucciones que se incluyen con el kit.
Uso del Procedimiento Dual con Pistolas Fast-Mate
Existe un número de opciones diferentes disponibles para
usar el procedimiento dual con las pistolas Fast-Mate.
Estas configuraciones se describen a continuación junto
con cualquier equipo requerido adicional.
DH-10
A-7
