Montagem
Válvula reguladora de gás
Verificação da unidade de mistura de gás natural
52

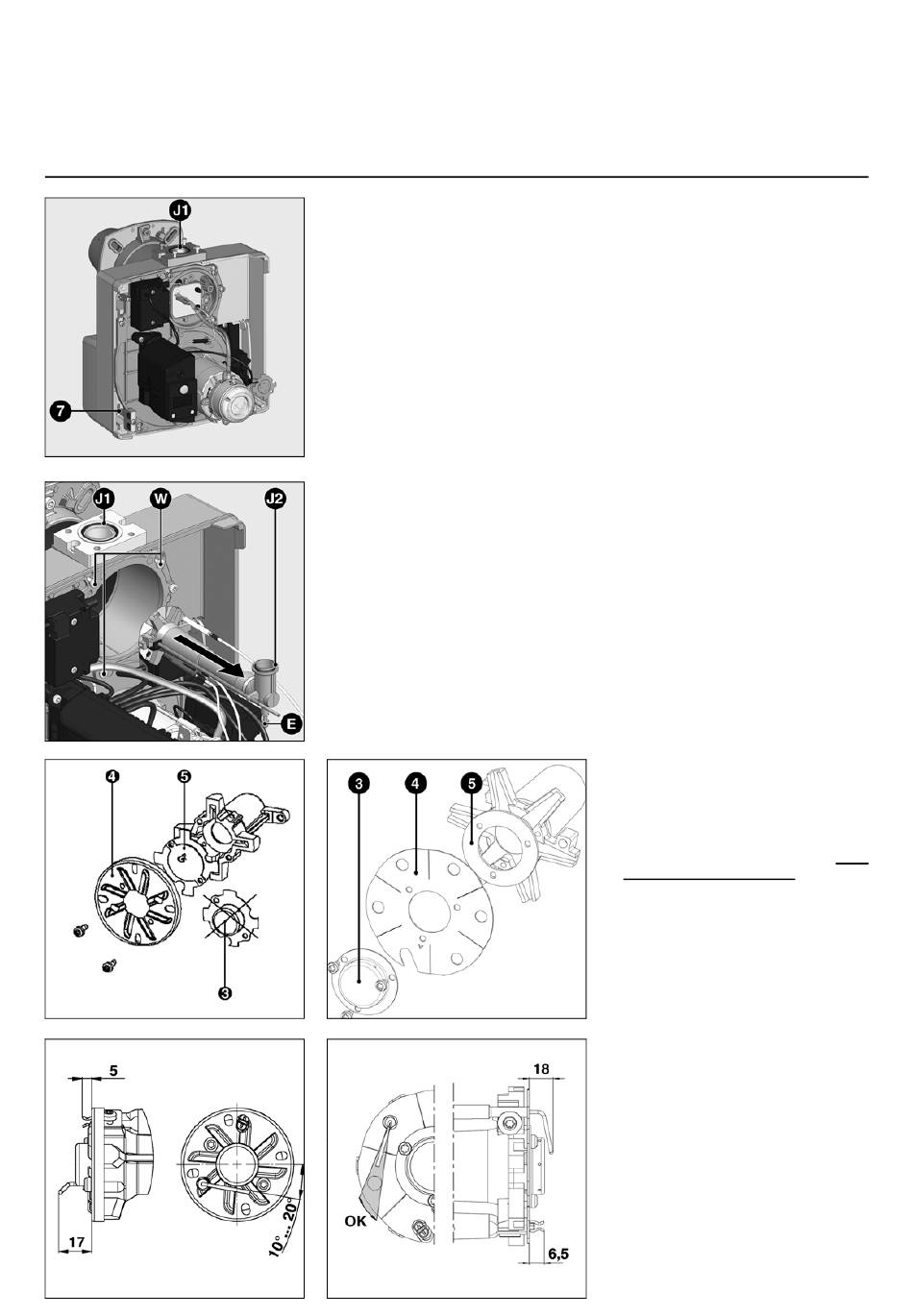

Montagem da válvula reguladora de
gás
• Verifique a posição correta do o-ring
J1 no flange de conexão do gás.
• Fixe a válvula reguladora de gás no
cabeçote do queimador de modo que
as bobinas fiquem na posição vetical
superior.
• Observe a direção da circulação.
• Direcione o cabo de conexão da
válvula reguladora de gás através do
grampo 7 e conecte-o à válvula.
Verificação da unidade de mistura
• Afrouxe os três parafusos da tampa
W.
• Remova a tampa.
• Afrouxe a porca de travamento E no
suporte do duto de gás.
• Afrouxe o pino de retenção.
• Remova a unidade de mistura.
P2.120
P2.120
11/2016 - Art. Nr. 4200 1050 6100D
Regulagem para a operação com GLP
Queimador P2.120
• Remova o retentor de estabilização 3
e a chapa de chicana 4.
• Coloque o adaptor 5 (fornecido com a
carcaça).
• Recoloque a chapa de chicana 4 sem
retentor de estabilização 3.
Regulagem para a operação com GLP
Queimador P2.160/210
• Remova o retentor de estabilização 3
e a chapa de chicana 4.
• Coloque o adaptor 5 (fornecido com a
carcaça).
• Recoloque a chapa de chicana 4 e o
P2.160/210 VG 2.120 retentor de estabilização 3.
Verificação da unidade de mistura
P2.160/210
• Verifique o ajuste da sonda de
ionização e o eletrodo de ignição
conforme as figuras.
