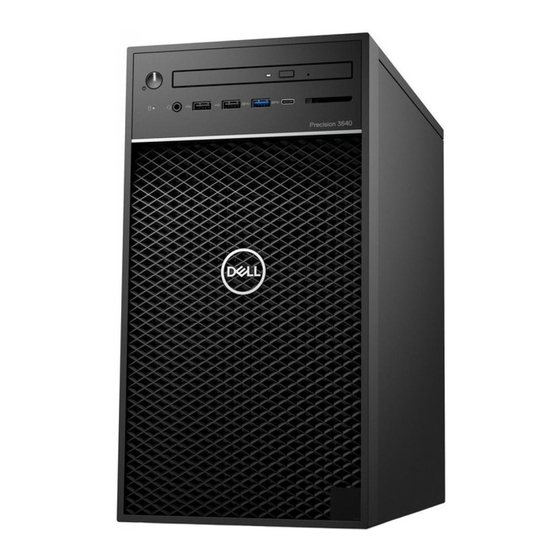

Precision 3640 Tower
Manual de servicio
0.0.0.0
Modelo reglamentario: D24M
Tipo reglamentario: D24M004
May 2020
Rev. A00

Publicidad

Tabla de contenido
loading

Manuales relacionados para Dell Precision 3640 Tower

Resumen de contenidos para Dell Precision 3640 Tower

  • Página 1 Precision 3640 Tower Manual de servicio 0.0.0.0 Modelo reglamentario: D24M Tipo reglamentario: D24M004 May 2020 Rev. A00...
  • Página 2 Un mensaje de AVISO indica el riesgo de daños materiales, lesiones corporales o incluso la muerte. © 2020 Dell Inc. o sus filiales. Todos los derechos reservados. Dell, EMC, y otras marcas comerciales son marcas comerciales de Dell Inc. o...

  • Página 3: Tabla De Contenido

    Tabla de contenido 1 Manipulación del equipo........................ 6 Instrucciones de seguridad..............................6 Antes de manipular el interior del equipo........................6 Precauciones de seguridad............................. 7 Protección contra descargas electrostáticas (ESD)....................7 Juego de ESD de servicio en terreno..........................8 Transporte de componentes delicados......................... 9 Después de manipular el interior de la computadora....................9 2 Tecnología y componentes......................10 DDR4......................................10...
  • Página 4 Extracción del módulo de memoria..........................38 Instalación del módulo de memoria..........................38 Altavoz....................................39 Extracción del altavoz..............................39 Instalación del altavoz..............................39 Batería de tipo botón................................40 Extracción de la batería de tipo botón........................40 Instalación de la batería de tipo botón......................... 41 Unidad de fuente de alimentación.............................
  • Página 5 Recuperación del sistema operativo..........................102 Flash del BIOS (memoria USB)............................102 Actualización del BIOS...............................102 Ciclo de apagado y encendido de wifi..........................103 6 Obtención de ayuda y contacto con Dell..................104 Apéndice A: Cubierta de cables..................... 106 Apéndice B: Filtro antipolvo......................112 Tabla de contenido...

  • Página 6: Manipulación Del Equipo

    La garantía no cubre los daños por reparaciones no autorizadas por Dell. Lea y siga las instrucciones de seguridad que se incluyen con el producto.

  • Página 7: Precauciones De Seguridad

    Alimentación en modo de espera Los productos Dell con alimentación en modo de espera deben estar desenchufados antes de abrir la carcasa. Los sistemas que incorporan alimentación en modo de espera están prácticamente en funcionamiento aunque estén apagados. La alimentación interna permite que el sistema se encienda (wake on LAN) y se suspenda en modo de reposo de manera remota, y cuenta con otras funciones de administración...

  • Página 8: Juego De Esd De Servicio En Terreno

    Transporte de componentes sensibles: cuando transporte componentes sensibles a ESD, como, piezas de reemplazo o piezas que hay que devolver a Dell, es muy importante que las coloque dentro de bolsas antiestáticas para garantizar un transporte seguro. Manipulación del equipo...

  • Página 9: Resumen Sobre La Protección Contra Descargas Eléctricas

    Transporte de componentes delicados Cuando transporte componentes sensibles a descarga electroestática, como, piezas de reemplazo o piezas que hay que devolver a Dell, es muy importante que las coloque dentro de bolsas antiestáticas para garantizar un transporte seguro.

  • Página 10: Tecnología Y Componentes

    Tecnología y componentes En este capítulo, se ofrece información detallada de la tecnología y los componentes disponibles en el sistema. DDR4 La memoria DDR4 (tasa de datos doble de cuarta generación) es una sucesora de mayor velocidad de las tecnologías DDR2 y DDR3 y permite hasta 512 GB de capacidad, en comparación con la capacidad máxima de la DDR3 de 128 GB por DIMM.

  • Página 11: Errores De Memoria

    Ilustración 3. Borde curvo Errores de memoria Los errores de memoria en el sistema muestran un código de falla 2, 3. Si la memoria falla completamente, el LCD no se enciende. Para solucionar los problemas de las posibles fallas de memoria, pruebe módulos de memoria que funcionen en los conectores de memoria de la parte inferior del sistema o debajo del teclado, en el caso de algunos sistemas portátiles.

  • Página 12: Listo Para Raid

    3. RAID 5 (fraccionado con paridad) En este nivel de RAID, los datos se fraccionan en bloques y se distribuyen entre tres o más dispositivos de almacenamiento. Cada bloque contiene los datos y una paridad para la tolerancia a fallas. En caso de que se produzca una falla de unidad, la paridad ayuda a reconstruir los datos perdidos.

  • Página 13: Funciones De Los Sistemas Habilitados Para Raid

    • Partición de unidad de disco duro con al menos 5 MB de espacio libre Funciones de los sistemas habilitados para RAID: • Tecnología de recuperación de Intel Rapid: esta tecnología proporciona redundancia de datos total, ya que copia datos desde una unidad de origen designada (disco maestro) a una unidad de destino designada (disco de recuperación).

  • Página 14: Ventajas De Hdmi

    Ventajas de HDMI • Calidad: HDMI transfiere audio y vídeo digital sin comprimir, para obtener una imagen con calidad y nitidez máximas. • Bajo coste: HDMI proporciona la calidad y funcionalidad de una interfaz digital, mientras que ofrece compatibilidad con formatos de vídeo sin comprimir de forma sencilla y eficaz.

  • Página 15: Componentes Principales Del Sistema

    14. el ensamblaje del disipador de calor NOTA: Dell proporciona una lista de componentes y sus números de referencia para la configuración del sistema original adquirida. Estas piezas están disponibles de acuerdo con la cobertura de la garantía adquirida por el cliente. Póngase en contacto con el representante de ventas de Dell para obtener las opciones de compra.

  • Página 16: Desmontaje Y Reensamblaje

    Desmontaje y reensamblaje Herramientas recomendadas Los procedimientos de este documento requieren el uso de las siguientes herramientas: • Destornillador Phillips n.º 1 • Destornillador plano pequeño Lista de tornillos La siguiente tabla proporciona la lista de tornillos que se utilizan para fijar diferentes componentes a la computadora. Tabla 1.

  • Página 17: Pies De Goma Del Chasis

    Pies de goma del chasis Extracción de los pies de goma del chasis Pasos 1. Siga los procedimientos que se describen en Antes de manipular el interior de la computadora. 2. Tire un extremo del pie de goma fuera de la ranura [1] y deslice el pie para quitarlo del sistema [2]. Ilustración 4.

  • Página 18: Instalación De Los Pies De Goma Del Chasis

    Ilustración 5. Extracción de los pies de goma posteriores Instalación de los pies de goma del chasis Pasos 1. Inserte un extremo de los pies de goma en la ranura [1], deslícelo para fijarlo al sistema [2] y presione el otro extremo para fijarlo al sistema [3].
  • Página 19 Ilustración 6. Instalación de los pies de goma frontales Desmontaje y reensamblaje...

  • Página 20: Cubierta

    Ilustración 7. Instalación de los pies de goma posteriores 2. Siga el procedimiento que se describe en Después de manipular el interior de la computadora. Cubierta Extracción de la cubierta Pasos 1. Siga el procedimiento que se describe en Antes de manipular el interior de la computadora.

  • Página 21: Instalación De La Cubierta

    3. Gire la cubierta y levántela para quitarla de la computadora [2,3] Instalación de la cubierta Pasos 1. Alinee los ganchos de la cubierta con las lengüetas en el chasis de la computadora. 2. Gire la cubierta hasta que encaje en su lugar. Desmontaje y reensamblaje...

  • Página 22: Tarjeta Sd (Opcional)

    3. Siga el procedimiento que se describe en Después de manipular el interior de la computadora. Tarjeta SD (opcional) La tarjeta SD es un componente opcional. Verá una tarjeta SD solamente en los sistemas entregados con una tarjeta WWAN. Extracción de la tarjeta SD Pasos 1.

  • Página 23: Instalación De La Tarjeta Sd

    Instalación de la tarjeta SD Pasos 1. Inserte la tarjeta SD en la ranura de tarjeta SD del sistema. Desmontaje y reensamblaje...

  • Página 24: Embellecedor

    2. Siga los procedimientos que se describen en Después de manipular el interior de la computadora. Embellecedor Extracción del bisel frontal Pasos 1. Siga el procedimiento que se describe en Antes de manipular el interior de la computadora. 2. Quite la cubierta. 3.

  • Página 25: Instalación Del Bisel Frontal

    Instalación del bisel frontal Pasos 1. Sujete el bisel y asegúrese de que los ganchos en el bisel se alineen con las muescas en la computadora. 2. Gire el bisel frontal hacia el equipo. 3. Presione el bisel frontal hasta que las lengüetas encajen en su lugar. 4.

  • Página 26: Instalación De La Unidad De Disco Duro De 3,5 Pulgadas

    2. Quite la cubierta. 3. Desconecte el cable de datos y el cable de alimentación de la unidad de disco duro [1]. 4. Presione las lengüetas de fijación azules del soporte [2] y levante el soporte de la unidad de disco duro para extraerlo del compartimiento para unidades de disco duro [3].

  • Página 27: Extracción De La Unidad De Disco Duro De 2,5 Pulgadas

    2. Deslice el ensamblaje de disco duro en el compartimiento para unidades de disco duro [1]. 3. Conecte el cable de datos y el cable de alimentación a la unidad de disco duro [2]. 4. Para instalar una unidad de disco duro adicional, siga los pasos del 1 al 3. 5.
  • Página 28 4. Presione las lengüetas de fijación azules del soporte [2] y levante el soporte de disco duro para quitarlo de la bahía de disco duro frontal [3]. 5. Desconecte los cables de alimentación y de datos de los conectores correspondientes en los discos duros [1]. 6.

  • Página 29: Instalación De La Unidad De Disco Duro De 2,5 Pulgadas

    8. Doble el soporte de la unidad de disco duro [1], levante la unidad [2] y deslícela para quitarla del soporte [3]. NOTA: Siga el mismo procedimiento para quitar otro disco duro del otro lado del soporte. Instalación de la unidad de disco duro de 2,5 pulgadas Pasos 1.
  • Página 30 2. Deslice el ensamblaje de disco duro hacia el interior de la bahía de disco duro frontal [1]. 3. Conecte los cables de alimentación y de datos a los conectores correspondientes en los discos duros [2]. 4. Deslice el ensamblaje de disco duro hacia el interior de la bahía de disco duro inferior [1]. 5.

  • Página 31: Bisagra De Psu

    7. Instale la cubierta. 8. Siga el procedimiento que se describe en Después de manipular el interior de la computadora. Bisagra de PSU Apertura de la bisagra de la PSU Pasos 1. Siga los procedimientos que se describen en Antes de manipular el interior del equipo.

  • Página 32: Cierre De La Bisagra De La Psu

    Cierre de la bisagra de la PSU Pasos 1. Gire la bisagra de la PSU [1] 2. Desbloquee los pestillos de liberación de la PSU para fijar la bisagra de la PSU al sistema [2, 3]. 3. Instale la cubierta. Desmontaje y reensamblaje...

  • Página 33: Tarjeta Gráfica

    4. Siga el procedimiento que se describe en Después de manipular el interior de la computadora. Tarjeta gráfica Extracción de la tarjeta gráfica Sobre esta tarea NOTA: Es posible que vea una tarjeta de PCIe instalada en algunas configuraciones. Siga los mismos pasos, excepto el paso 4, para quitar la tarjeta de expansión.
  • Página 34 9. Empuje el pestillo de retención de la tarjeta para quitarlo de la tarjeta [1] y levante la tarjeta gráfica para quitarla de la computadora [2]. Desmontaje y reensamblaje...

  • Página 35: Instalación De La Tarjeta Gráfica

    Instalación de la tarjeta gráfica Sobre esta tarea NOTA: Siga los mismos pasos, excepto el paso 2, para instalar la tarjeta de expansión. Desmontaje y reensamblaje...
  • Página 36 Pasos 1. Inserte la tarjeta gráfica al conector en la tarjeta madre del sistema. Ilustración 8. Tarjeta gráfica única Ilustración 9. Tarjeta gráfica doble 2. Conecte el cable de alimentación de la tarjeta gráfica al conector en la tarjeta gráfica, para una configuración de tarjeta gráfica única [1].
  • Página 37 3. Inserte la lengüeta del soporte de la tarjeta de PCIe en la ranura del chasis [2] y presione hasta que quede fija a la tarjeta gráfica [3]. 4. Cierre la bisagra de la PSU. 5. Conecte los cables de alimentación de VGA a la configuración de tarjeta gráfica doble: a.

  • Página 38: Módulo De Memoria

    Módulo de memoria Extracción del módulo de memoria Pasos 1. Siga los procedimientos que se describen en Antes de manipular el interior de la computadora. 2. Extraiga la cubierta. 3. Presione las lengüetas de retención del módulo de memoria situadas a ambos lados del módulo de memoria [1]. 4.

  • Página 39: Altavoz

    Altavoz Extracción del altavoz Pasos 1. Siga el procedimiento que se describe en Antes de manipular el interior de la computadora. 2. Quite los siguientes elementos: Cubierta Bisagra de la PSU 3. Para quitar el altavoz del sistema enviado con configuración del sistema de , realice lo siguiente: a.

  • Página 40: Batería De Tipo Botón

    2. Cierre la bisagra de la PSU. 3. Instale la cubierta. 4. Siga el procedimiento que se describe en Después de manipular el interior de la computadora. Batería de tipo botón Extracción de la batería de tipo botón Pasos 1. Siga los procedimientos que se describen en Antes de manipular el interior del equipo.

  • Página 41: Instalación De La Batería De Tipo Botón

    Instalación de la batería de tipo botón Pasos 1. Sostenga la batería de tipo botón con el signo "+" hacia arriba y deslícela debajo de las lengüetas de fijación situadas en el lado positivo del conector [1]. 2. Presione la batería dentro del conector hasta que encaje en su lugar [2]. Desmontaje y reensamblaje...

  • Página 42: Unidad De Fuente De Alimentación

    3. Cierre la bisagra de PSU. 4. Instale la cubierta. 5. Siga los procedimientos que se describen en Después de manipular el interior del equipo. Unidad de fuente de alimentación Extracción de la fuente de alimentación Pasos 1. Siga el procedimiento que se describe en Antes de manipular el interior de la computadora.
  • Página 43 5. Cierre la bisagra de la PSU. 6. Para extraer la unidad de fuente de alimentación (PSU). a. Desconecte el cable de alimentación de la unidad de disco duro [1]. NOTA: Podría haber hasta cuatro cables de alimentación de unidades de disco duro, según la cantidad de unidades de disco duro instaladas.

  • Página 44: Instalación De La Unidad De Fuente De Alimentación

    Instalación de la unidad de fuente de alimentación Pasos 1. Inserte la PSU en la ranura de la PSU y deslícela hacia la parte posterior de la computadora hasta que encaje en su lugar [1]. 2. Reemplace los cuatro tornillos #6-32x1/4'' para fijar la PSU a la computadora [2]. 3.
  • Página 45 5. Abra la bisagra de la PSU. 6. Conecte los siguientes cables: • Para sistemas enviados con configuración de CPU de 95 W: a. Pase el cable de alimentación de la CPU por la guía de enrutamiento del chasis [1]. b.

  • Página 46: Unidad Óptica

    7. Instale los siguientes elementos: el ensamblaje del disipador de calor Cubierta 8. Cierre la bisagra de la PSU. 9. Siga el procedimiento que se describe en Después de manipular el interior de la computadora. Unidad óptica Extracción de la unidad óptica Pasos 1.
  • Página 47 7. Deslice la unidad óptica desde la parte frontal de la computadora. 8. Quite el tornillo M2x2.5 que fija el soporte de la unidad óptica a dicha unidad [1] y quite el soporte de la unidad óptica [2]. Desmontaje y reensamblaje...

  • Página 48: Instalación De La Unidad Óptica

    Instalación de la unidad óptica Pasos 1. Alinee el orificio para tornillo del soporte para unidad óptica con el orificio para tornillo en la unidad óptica [1], y reemplace el tornillo M2x2.5 para asegurar el soporte a la unidad [2]. 2.

  • Página 49: Módulo De Wlan Y Antena Sma

    4. Cierre la bisagra de la PSU. 5. Instale el bisel frontal 6. Instale la cubierta. 7. Siga el procedimiento que se describe en Después de manipular el interior de la computadora. Módulo de WLAN y antena SMA Extracción del módulo de WLAN y de la antena SMA Pasos 1.
  • Página 50 5. Quite la tarjeta WLAN de la tarjeta madre [3]. 6. Quite el soporte de plástico de la parte superior del conector de la antena [4]. 7. Quite con cuidado los cables de la antena de los conectores en la tarjeta WLAN [5]. 8.

  • Página 51: Instalación Del Módulo De Wlan Y La Antena Sma

    Instalación del módulo de WLAN y la antena SMA Pasos 1. Ensamble el módulo de WLAN con la antena SMA. 2. Conecte el cable de la antena al módulo de WLAN. 3. Reemplace el soporte plástico en los conectores de la antena del módulo de WLAN. 4.

  • Página 52: Panel De E/S

    7. Instale los siguientes elementos: Bisagra de la PSU Cubierta 8. Siga el procedimiento que se describe en Después de manipular el interior de la computadora. Panel de E/S Extracción del panel de E/S Pasos 1. Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
  • Página 53 5. Desconecte los siguientes cables de los conectores correspondientes en la tarjeta madre del sistema. • Cable del conector de alimentación de la tarjeta madre del sistema [1,2] • Cable de la tarjeta SD [3] • Cable de tipo C [4] •...
  • Página 54 6. Quite el tornillo #6-32x1/4'' que fija el panel de E/S al chasis. Desmontaje y reensamblaje...
  • Página 55 7. Levante el panel de E/S para soltar las lengüetas del panel de E/S de las ranuras del chasis. Desmontaje y reensamblaje...
  • Página 56 8. Tire del panel de E/S, junto con los cables, para quitarlo de la ranura del panel de E/S en el chasis. Desmontaje y reensamblaje...

  • Página 57: Instalación Del Panel De E/S

    Instalación del panel de E/S Pasos 1. Inserte los cables a través de la ranura del panel de E/S en el chasis. Desmontaje y reensamblaje...
  • Página 58 2. Inserte las lengüetas del panel de E/S en las ranuras del sistema [1] e incline el panel de E/S para fijarlo al sistema [2]. Desmontaje y reensamblaje...
  • Página 59 3. Reemplace el tornillo #6-32x1/4'' para fijar el panel de E/S al sistema. Desmontaje y reensamblaje...
  • Página 60 4. Pase los cables por el canal de colocación [1] y conecte los siguientes cables en sus respectivos conectores de la tarjeta madre del sistema. • Cable USB de E/S [2] • Cable de tipo C [3] • Cable de la tarjeta SD [4] •...
  • Página 61 5. Pase el cable de audio de E/S por el gancho de colocación situado junto a la tarjeta madre del sistema en el chasis [1]. 6. Conecte el cable de audio de E/S al conector en la tarjeta madre del sistema [2]. Desmontaje y reensamblaje...

  • Página 62: Unidad De Estado Sólido

    7. Coloque: Unidad óptica Embellecedor frontal Cubierta 8. Cierre la bisagra de la PSU. 9. Siga el procedimiento que se describe en Después de manipular el interior de la computadora. Unidad de estado sólido Extracción de la tarjeta SSD PCIe Requisitos previos NOTA: Las instrucciones también corresponden a la extracción de la tarjeta SSD M.2 SATA.

  • Página 63: Instalación De La Tarjeta Ssd Pcie

    a. Quite el tornillo M2x2.5 que fija la tarjeta SSD PCIe [1]. b. Deslice y levante la tarjeta SSD PCIe para quitarla de la computadora [2]. c. Extraiga la almohadilla térmica de la SSD [3]. Ilustración 10. SSD 2242 Instalación de la tarjeta SSD PCIe Sobre esta tarea NOTA: Las instrucciones también corresponden a la instalación de la tarjeta SSD SATA M.2.
  • Página 64 Pasos 1. Coloque la almohadilla térmica de la SSD en la ranura de la tarjeta madre [1]. 2. Deslice la tarjeta SSD PCIe en la ranura y ajuste el tornillo M2x2.5 para fijar la tarjeta SSD a la tarjeta madre del sistema [2, 3]. Ilustración 11.

  • Página 65: Módulo Del Botón De Encendido

    Módulo del botón de encendido Extracción del módulo del botón de encendido Sobre esta tarea Pasos 1. Siga los procedimientos que se describen en Antes de manipular el interior del equipo. 2. Extraiga: Cubierta Embellecedor frontal Panel de E/S 3. Abra la bisagra de la PSU.

  • Página 66: Instalación Del Módulo Del Botón De Encendido

    Instalación del módulo del botón de encendido Sobre esta tarea Pasos 1. Inserte el módulo del botón de encendido en su ranura en el sistema [1], presione las muescas y fíjelo al sistema [2]. 2. Adhiera la cinta adhesiva para fijar el módulo del botón de encendido al sistema [3]. Desmontaje y reensamblaje...
  • Página 67 3. Pase el cable del módulo del botón de encendido por los ganchos de colocación del sistema [1, 2]. 4. Conecte el cable del módulo del botón de encendido al conector en la tarjeta madre del sistema [3]. Desmontaje y reensamblaje...

  • Página 68: El Ensamblaje Del Disipador De Calor

    5. Coloque: Panel de E/S Unidad óptica Embellecedor frontal Cubierta 6. Cierre la bisagra de la PSU. 7. Siga el procedimiento que se describe en Después de manipular el interior de la computadora. el ensamblaje del disipador de calor Extracción del ensamblaje del disipador de calor: CPU de 65 W u 80 W Sobre esta tarea Estos pasos se aplican a configuraciones del sistema enviadas con CPU de 65 W u 80 W.

  • Página 69: Extracción Del Ensamblaje Del Disipador De Calor Y El Extractor: Cpu De 125 W

    a. Desconecte el cable del ensamblaje del disipador de calor del conector situado en la tarjeta madre [1]. b. Afloje los 4 tornillos cautivos que aseguran el ensamblaje del disipador de calor [2] y levántelo para quitarlo del sistema [3]. NOTA: Afloje los tornillos en orden secuencial (1, 2, 3, 4) como se indica en la tarjeta madre del sistema.
  • Página 70 6. Afloje los tornillos cautivos que fijan el ensamblaje del disipador de calor a la tarjeta madre del sistema [1]. 7. Levante el ensamblaje del disipador de calor para quitarlo de la tarjeta madre del sistema [2]. 8. Desconecte el cable del extractor de la tarjeta madre. Desmontaje y reensamblaje...

  • Página 71: Instalación Del Ensamblaje Del Disipador De Calor: Cpu De 65 W U 80 W

    Instalación del ensamblaje del disipador de calor: CPU de 65 W u 80 W Sobre esta tarea Estos pasos se aplican a configuraciones del sistema enviadas con CPU de 65 W u 80 W. Pasos 1. Alinee el ensamblaje del disipador de calor con los soportes para tornillos en la tarjeta madre y colóquelo en el procesador [1]. 2.

  • Página 72: Instalación Del Ensamblaje Del Disipador De Calor Y El Extractor: Cpu De 125 W

    4. Cierre la bisagra de la PSU. 5. Instale la cubierta. 6. Siga el procedimiento que se describe en Después de manipular el interior de la computadora. Instalación del ensamblaje del disipador de calor y el extractor: CPU de 125 W Sobre esta tarea Estos pasos se aplican a las configuraciones del sistema enviadas con CPU de 125 W.
  • Página 73 2. Coloque el ensamblaje del disipador de calor sobre el procesador. 3. Alinee los tornillos cautivos del ensamblaje del disipador de calor con los orificios para tornillos de la tarjeta madre. 4. Ajuste los tornillos cautivos que fijan el ensamblaje del disipador de calor a la tarjeta madre. 5.

  • Página 74: Disipador De Calor De Vr

    7. Cierre la bisagra de la PSU. 8. Instale la cubierta. 9. Siga el procedimiento que se describe en Después de manipular el interior de la computadora. Disipador de calor de VR Extracción del disipador de calor de VR Pasos 1.
  • Página 75 Ilustración 12. Ensamblaje del disipador de calor de VR para sistemas enviados con CPU de 65 W u 80 W Ilustración 13. Ensamblaje del disipador de calor de VR para sistemas enviados con CPU de 125 W Desmontaje y reensamblaje...

  • Página 76: Instalación Del Disipador De Calor De Vr

    Instalación del disipador de calor de VR Pasos 1. Alinee los tornillos del disipador de calor con los soportes para tornillos en la tarjeta madre y coloque el disipador de calor de VR en la tarjeta madre [1]. 2. Ajuste los tornillos cautivos que aseguran el disipador de calor de VR a la tarjeta madre [2]. Ilustración 14.

  • Página 77: Ventilador Frontal

    Ilustración 15. Ensamblaje del disipador de calor de VR para sistemas enviados con CPU de 125 W 3. Instale los siguientes elementos: el ensamblaje del disipador de calor Tarjeta gráfica Cubierta 4. Cierre la bisagra de la PSU 5. Siga el procedimiento que se describe en Después de manipular el interior de la computadora.
  • Página 78 4. Desconecte el cable del ventilador frontal de la tarjeta madre del sistema. 5. Para soltar el ventilador frontal del soporte, presione la lengüeta que fija el ventilador frontal al soporte. Desmontaje y reensamblaje...
  • Página 79 6. Levante el ventilador frontal para quitarlo de la computadora. 7. Suelte el cable del ventilador del gancho en la trama del ventilador [1] y voltéelo [2]. 8. Haga palanca en todos los lados [3] y quite el ventilador de la trama [4]. Desmontaje y reensamblaje...

  • Página 80: Instalación Del Ventilador Frontal

    Instalación del ventilador frontal Pasos 1. Reemplace el ventilador en la trama [1] y voltéelo [2]. 2. Pase el cable del ventilador por el gancho en la trama del ventilador [3]. 3. Reemplace el ventilador frontal en el soporte del ventilador. 4.
  • Página 81 5. Conecte el cable del ventilador frontal a la tarjeta madre del sistema. 6. Coloque los cables de la tarjeta de la unidad de disco duro desde encima del soporte del ventilador frontal. Desmontaje y reensamblaje...

  • Página 82: Ventilador Del Sistema

    Ventilador del sistema Extracción del ventilador del sistema Pasos 1. Siga el procedimiento que se describe en Antes de manipular el interior de la computadora. 2. Quite los siguientes elementos: Cubierta Bisagra de la PSU el ensamblaje del disipador de calor 3.

  • Página 83: Instalación Del Ventilador Del Sistema

    6. Saque el cable del ventilador del sistema del canal de enrutamiento en el soporte del ventilador del sistema [1]. 7. Para soltar el ventilador del sistema del soporte, tire de las arandelas de goma y quite las que fijan el ventilador del sistema al soporte [2].
  • Página 84 3. Alinee las muescas del ensamblaje del ventilador del sistema con los soportes del chasis y deslice el ensamblaje [1]. 4. Reemplace el tornillo #6-32x1/4'' para fijar el soporte del ventilador del sistema al chasis [2]. 5. Conecte el cable del ventilador del sistema al conector en la tarjeta madre del sistema [3]. 6.

  • Página 85: Tarjeta De E/S Opcional

    Tarjeta de E/S opcional Extracción de una tarjeta de E/S opcional Sobre esta tarea NOTA: Es posible que vea una de estas tarjetas: HDMI/DisplayPort/VGA/ de tipo C según el componente adicional que haya pedido con el sistema. Pasos 1. Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
  • Página 86 2. Inserte la tarjeta de E/S en su ranura en el interior de la computadora [1] y reemplace los dos tornillos M3X3 para fijar la tarjeta de E/S al sistema [2]. 3. Conecte el cable de la tarjeta de E/S al conector de la tarjeta madre del sistema [3]. 4.

  • Página 87: Procesador

    Procesador Extracción del procesador Pasos 1. Siga el procedimiento que se describe en Antes de manipular el interior de la computadora. 2. Quite los siguientes elementos: Cubierta Bisagra de la PSU el ensamblaje del disipador de calor 3. Para extraer el procesador: a.

  • Página 88: Interruptor De Intrusión

    4. Instale los siguientes elementos: el ensamblaje del disipador de calor Bisagra de la PSU Cubierta 5. Siga el procedimiento que se describe en Después de manipular el interior de la computadora. Interruptor de intrusión Extracción del interruptor de intrusiones Pasos 1.

  • Página 89: Instalación Del Interruptor De Intrusiones

    Instalación del interruptor de intrusiones Pasos 1. Deslice el interruptor de intrusiones hacia la ranura de la computadora [1]. 2. Pase el cable del interruptor de intrusiones a través de las clavijas de enrutamiento del chasis [2]. 3. Conecte el cable del interruptor de intrusiones al conector en la tarjeta madre del sistema [3]. Desmontaje y reensamblaje...

  • Página 90: Placa Base

    4. Cierre la bisagra de PSU. 5. Instale la cubierta. 6. Siga los procedimientos que se describen en Después de manipular el interior del equipo. Placa base Extracción de la tarjeta madre Pasos 1. Siga el procedimiento que se describe en Antes de manipular el interior de la computadora.
  • Página 91 • Cable de HDD SATA principal [4] • Cable de ODD SATA [5] 5. Quite los siguientes cables: • Cable del altavoz [1] • Cable de audio de E/S [2] 6. Quite los 8 tornillos #6-32x1/4'' que fijan la tarjeta madre del sistema al chasis. Desmontaje y reensamblaje...

  • Página 92: Instalación De La Tarjeta Madre

    7. Levante la tarjeta madre formando un ángulo y quítela de la computadora. Instalación de la tarjeta madre Pasos 1. Deslice los puertos de I/O de la tarjeta madre dentro de las ranuras del chasis y coloque la tarjeta madre en el chasis [1]. Alinee los orificios para tornillos en la tarjeta madre del sistema con los orificios para tornillos del chasis [2].
  • Página 93 2. Reemplace los tornillos 8 #6-32x1/4'' que fijan la tarjeta madre del sistema al chasis. 3. Coloque y conecte los siguientes cables: • Cable de audio de E/S [1] • Cable del altavoz [2] Desmontaje y reensamblaje...
  • Página 94 4. Coloque y conecte los siguientes cables: • Cable de ODD SATA [1] • Cable de HDD SATA principal [4] • Cable USB de E/S [3] • Cable de tipo C [4] • Cable de la tarjeta SD [5] 5. Coloque y conecte los siguientes cables: •...

  • Página 95: Diseño De La Tarjeta Madre Del Sistema

    • Cable de alimentación de la CPU [2] • Cable del ventilador del sistema, cable de intrusión y cable del panel de E/S [3] 6. Instale los siguientes elementos: Procesador Disipador de calor de VR (para modelos enviados con ensamblaje del disipador de calor de 95 W) Ensamblaje del disipador de calor (para modelos enviados con ensamblaje del disipador de calor de 95 W) Módulo de WLAN y antena de SMA...
  • Página 96 1. Conector de la tarjeta de I/O opcional 2. Conector de alimentación de la PSU de ATX: ATX CPU 3. Conector de la CPU 4. Batería de tipo botón 5. Conector del módulo de memoria 6. Conector del ventilador superior 7.

  • Página 97: Solución De Problemas

    Restablecimiento del reloj de tiempo real (RTC) La función de restablecimiento del reloj de tiempo real (RTC) le permite a usted o al técnico de servicio recuperar los sistemas de Dell Inspiron de situaciones de falta de POST/falta de alimentación/falta de arranque. El restablecimiento del RTC activado para el puente heredado se ha retirado en estos modelos.

  • Página 98: Mensajes De Error De Diagnósticos

    DISK C: FAILED INITIALIZATION Falló el inicio de la unidad de disco duro. Ejecute las pruebas de disco duro en Dell Diagnostics (Diagnósticos Dell). DRIVE NOT READY Esta operación requiere que haya una unidad de disco duro en el compartimiento antes de continuar.
  • Página 99 óptica. A continuación, apague la computadora, vuelva a instalar la unidad de disco duro y reinicie la computadora. Ejecute las pruebas de disco duro en Dell Diagnostics (Diagnósticos Dell). HARD-DISK DRIVE CONTROLLER FAILURE 0 La unidad de disco duro no responde a los comandos de la computadora.
  • Página 100 Ejecute la prueba de tecla bloqueada en Dell Diagnostics (Diagnósticos Dell). LICENSED CONTENT IS NOT ACCESSIBLE IN Dell MediaDirect no puede comprobar las restricciones de la MEDIADIRECT Gestión de derechos digitales (DRM por sus siglas en inglés) en el archivo, por lo que el archivo no puede reproducirse.

  • Página 101: Mensajes De Error Del Sistema

    Es posible que la controladora del teclado esté defectuosa o el módulo de memoria esté suelto. Ejectue las pruebas de memoria del sistema y la prueba de controladora del teclado en Dell Diagnostics (Diagnóstico Dell) o comuníquese con Dell. X:\ IS NOT ACCESSIBLE. THE DEVICE IS NOT READY Inserte un disco en la unidad y vuelva a intentarlo.

  • Página 102: Recuperación Del Sistema Operativo

    También puede descargarla desde el sitio web de soporte de Dell para solucionar problemas y reparar la computadora cuando falla el arranque al sistema operativo principal debido a fallas de software o hardware.

  • Página 103: Ciclo De Apagado Y Encendido De Wifi

    Siga estos pasos actualizar el BIOS. Pasos 1. Encienda la computadora. 2. Vaya a www.dell.com/support. 3. Haga clic en Product support (Soporte de producto), introduzca la etiqueta de servicio de su equipo y haga clic en Submit (Enviar). NOTA: Si no tiene la etiqueta de servicio, utilice la función de detección automática o busque de forma manual el modelo de su equipo.

  • Página 104: Obtención De Ayuda Y Contacto Con Dell

    Obtención de ayuda y contacto con Dell Recursos de autoayuda Puede obtener información y ayuda sobre los productos y servicios de Dell mediante el uso de estos recursos de autoayuda en línea: Tabla 6. Recursos de autoayuda Recursos de autoayuda Ubicación de recursos...

  • Página 105: Cómo Ponerse En Contacto Con Dell

    Dell proporciona varias opciones de servicio y asistencia en línea y por teléfono. Si no tiene una conexión a Internet activa, puede encontrar información de contacto en su factura de compra, en su albarán de entrega, en su recibo o en el catálogo de productos de Dell. La disponibilidad varía según el producto, el país y la región, y es posible que algunos servicios no estén disponibles en su área.

  • Página 106: Apéndice A: Cubierta De Cables

    Cubierta de cables La cubierta de cables para Precision Tower 3640 ayuda a proteger los puertos y cables conectados al sistema. Sobre esta tarea Siga estos pasos para instalar la cubierta de cables en el chasis del sistema. NOTA: Las imágenes que se muestran a continuación son solo una representación y pueden variar según la configuración del sistema.
  • Página 107 4. Levante la lengüeta [1] para soltar y tire de la abrazadera del cable para quitarla de la ranura en el pestillo de liberación del cable [2]. 5. Alinee el pestillo de liberación del cable en la ranura del chasis del sistema [1]. Ajuste el tornillo para asegurar el pestillo de liberación del cable al chasis del sistema [2].
  • Página 108 6. Pase los cables por la ranura de la cubierta de cables [1] y conéctelos a sus respectivos puertos en el sistema [2]. Fije el cable con la abrazadera y bloquee la lengüeta en su lugar [3]. PRECAUCIÓN: Procure no romper ni doblar los delicados ganchos de plástico. 7.
  • Página 109 8. Presione con cuidado la cubierta de cables hacia abajo hasta que encaje en su lugar [1]. Deslice el pestillo hacia el chasis [2] para bloquear la cubierta de cables en su lugar. NOTA: Para mayor seguridad, utilice el anillo del candado para proteger el sistema. 9.
  • Página 110 10. Tire de la cubierta de cables para soltarla del chasis. 11. Abra la lengüeta, quite los cables de la abrazadera [1] y desconecte los cables de los puertos del sistema [2]. Quite los cables de la ranura en la cubierta de cables [3]. Cubierta de cables...
  • Página 111 Cubierta de cables...

  • Página 112: Apéndice B: Filtro Antipolvo

    Filtro antipolvo El filtro antipolvo para Precision Tower 3640 ayuda a proteger el sistema de partículas de polvo finas. Después de instalar el filtro antipolvo, el BIOS se puede habilitar para generar un recordatorio previo al arranque a fin de limpiar o reemplazar el filtro antipolvo según el intervalo de tiempo establecido.
  • Página 113 3. Reinicie el sistema y presione F2 para entrar al menú de configuración del BIOS. 4. En el menú de configuración del BIOS, vaya a Configuración del sistema > Mantenimiento del filtro antipolvo y seleccione uno de los siguientes intervalos: 15, 30, 60, 90, 120, 150 o 180 días. NOTA: Configuración predeterminada: desactivado NOTA:...
