• Revestimiento de goma → No hay que montar ninguna junta suplementaria entre el disco y la
brida del sensor.
• Revestimiento de PTFE, PFA o poliuretano → Hay que montar juntas suplementarias entre el
disco de puesta a tierra y la brida de la tubería.

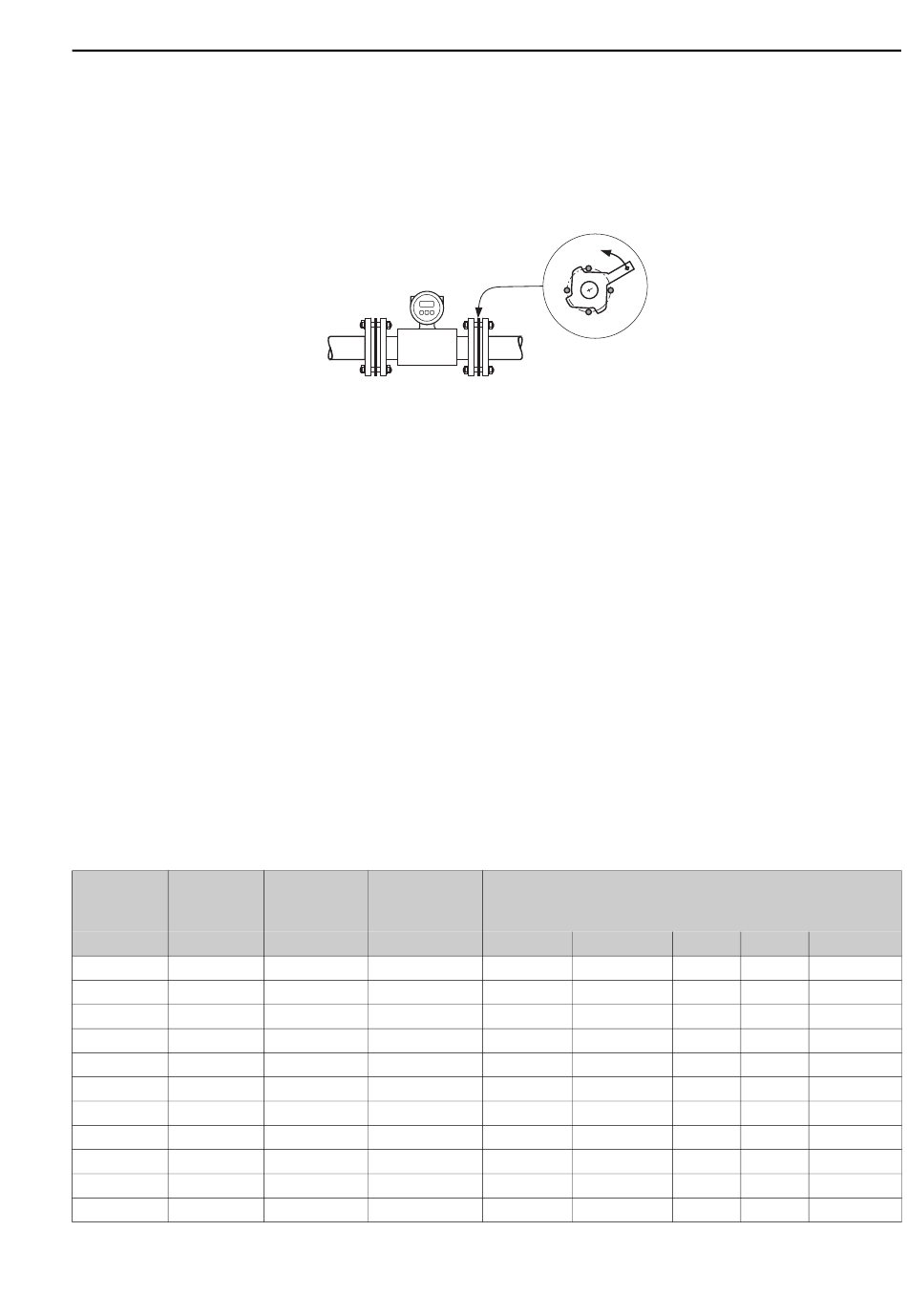

1. Disponga el disco de puesta a tierra y la juntas suplementarias entre la brida del equipo de medición y la brida de la
tubería (véase el dibujo).
2. Inserte los tornillos en los orificios de la brida. Apriete las tuercas pero dejándolas aún algo sueltas.
3. Gire ahora, tal como ilustra la figura, el disco de puesta a tierra hasta que el mango entre en contacto con los tornillos.
Al proceder de esta forma se centra automáticamente el disco de puesta a tierra.
4. Apriete los tornillos aplicando el par de fuerzas requerido. →  15
5. Conecte los discos de puesta a tierra conforme al sistema de puesta a tierra de la planta.
2.3.4 Pares de apriete para Promag S
• Los pares de apriete indicados a continuación se refieren únicamente a roscas lubricadas.
• Apriete siempre uniformemente los tornillos siguiendo una secuencia de opuestos en
diagonal.
• Si se aprietan demasiado los tornillos se deforman las zonas de unión, llegando a dañarse
incluso las juntas.
• Los pares de apriete indicados a continuación solo son válidos para tuberías que no están
sometidas a esfuerzos de tracción.
Pares de apriete de tornillos Promag S para EN 1092-1 (DIN 2501), PN 10/16/25/40
Diámetro EN (DIN)
nominal Presión
nominal
[mm] [bar]
15 PN 40
25 PN 40
32 PN 40
40 PN 40
50 PN 40
65 * PN 16
65 PN 40
80 PN 16
80 PN 40
100 PN 16
100 PN 40
Endress+Hauser
Pernos Espesor de la
roscados brida
4 × M 12 16
4 × M 12 18
4 × M 16 18
4 × M 16 18
4 × M 16 20
8 × M 16 18
8 × M 16 22
8 × M 16 20
8 × M 16 24
8 × M 16 20
8 × M 20 24
Par de apriete máx. [Nm]
Goma Poliuretano
– –
– 15
– 24
– 31
– 40
11 27
– 27
13 34
– 34
14 36
– 50
Instalación
A0008167
PTFE PFA Goma dura
11 – –
26 20 –
41 35 –
52 47 –
65 59 48
43 40 32
43 40 32
53 48 40
53 48 40
57 51 43
78 70 59
