Minebea Intec Puro Serie Instrucciones De Uso

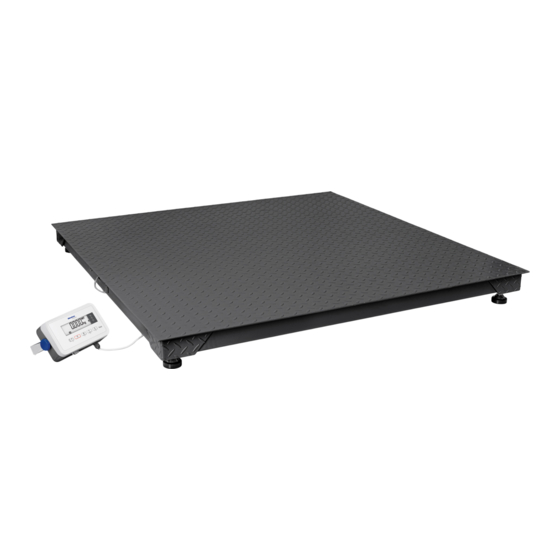

Báscula de suelo
Ocultar thumbs
Ver también para Puro Serie:
- Instrucciones de uso (17 páginas) ,
- Instrucciones de uso (19 páginas)
Manuales relacionados para Minebea Intec Puro Serie
Resumen de contenidos para Minebea Intec Puro Serie
- Página 1 Instrucciones de uso Báscula de suelo Puro® 98628-001-37 Edición 1.0.1 6/7/2020 Minebea Intec Bovenden GmbH & Co. KG, Leinetal 2, 37120 Bovenden, Alemania Tel: +49.551.309.83.0 Fax: +49.551.309.83.190...
- Página 2 Este documento está protegido por derechos de autor. No se puede modificar ni copiar; tampoco se puede utilizar sin la compra o la aprobación por escrito del propietario legítimo (Minebea Intec). El uso de este producto supone la aceptación de las disposiciones anteriores.
-
Página 3: Tabla De Contenido
4.1.1 Vista general ..............................12 4.1.2 Elemento de visualización ..........................12 4.1.3 Elementos de manejo............................ 14 Manejo..............................15 Funciones básicas..............................15 5.1.1 Conectar el aparato ............................15 5.1.2 Desconectar el aparato ..........................15 5.1.3 Adaptar el ajuste GEO ............................15 5.1.4 Incremento d ..............................15 Minebea Intec ES-1... - Página 4 Instrucciones para la limpieza........................53 6.2.2 Productos de limpieza...........................53 Eliminación ............................54 Resolución de averías......................... 55 Información del servicio técnico ..........................55 Datos técnicos............................ 56 Especificación................................56 Accesorios.................................. 57 Dimensiones................................58 Anexo..............................63 10.1 Impresiones ................................63 10.2 Nota sobre la FCC ..............................64 ES-2 Minebea Intec...
-
Página 5: Introducción
Tomar las precauciones adecuadas. ATENCIÓN Advertencia de lesiones. ATENCIÓN ante una posible situación que podría causar lesiones leves y reversibles, o bien daños materiales, si se incumplen las medidas de precaución correspondientes. Tomar las precauciones adecuadas. Minebea Intec ES-3... - Página 6 Advertencia de daños materiales y/o para el medio ambiente. AVISO ante una posible situación que podría provocar daños materiales, si se incumplen las medidas de precaución correspondientes. Tomar las precauciones adecuadas. Nota: Consejos de aplicación, información útil e indicaciones. ES-4 Minebea Intec...
-
Página 7: Indicaciones De Seguridad
Si hay motivos para ello, será necesario efectuar una reclamación inmediata al transportista. Es necesario notificarlo a un punto de venta o de servicio técnico de Minebea Intec. Visite nuestra página web http://www.puroscales.com o diríjase a su distribuidor. -
Página 8: Fallos Y Solicitaciones Excepcionales
No exponer el aparato innecesariamente a temperaturas extremas, vapores químicos agresivos, humedad, golpes o vibraciones. El valor de indicación se puede ver afectado por influencias electromagnéticas extremas. En cuanto termina el factor de perturbación, el producto se puede utilizar de nuevo según las indicaciones. ES-6 Minebea Intec... -
Página 9: Instalación Del Aparato
Evitar los impactos mecánicos. 3.1.3 Desembalaje En aparatos con un tamaño de plataforma de 60 x 80 cm se aplica lo siguiente: Utilizar vestimenta protectora (calzado de seguridad y, dado el caso, guantes) Minebea Intec ES-7... -
Página 10: Comprobar El Volumen De Suministro
Todas las patas de apoyo deben tener la misma carga. Ajustar las patas de apoyo: desenroscar las patas de apoyo (en sentido horario) para elevar la báscula. Enroscar las patas de apoyo (en sentido antihorario) para descender la báscula. ES-8 Minebea Intec... -
Página 11: Aclimatar El Aparato
Durante el funcionamiento de la batería, el símbolo de la batería indica el estado de carga restante de la misma. El indicador se apaga de forma automática cuando las baterías están vacías. Minebea Intec ES-9... -
Página 12: Conexiones
La batería debe desecharse según las leyes y normativas locales en vigor. 3.2.2 Conexiones Pos. Descripción Accesorios DC IN USB-C Puerto de impresora LC (célula de carga) 3.2.2.1 Conectar una impresora Es posible conectar una impresora al lateral del indicador por medio de la conexión de la impresora. ES-10 Minebea Intec... -
Página 13: Soporte Del Indicador
3 Instalación del aparato Báscula de suelo Puro® Soporte del indicador Alinear el soporte en los orificios roscados del lateral del indicador y montar los botones. Ajustar el indicador en el ángulo deseado y apretar firmemente los botones. Minebea Intec ES-11... -
Página 14: Descripción Del Aparato
Ocupado (proceso en curso) Peso por unidad medio demasiado bajo Signo positivo Peso por unidad demasiado bajo Signo negativo Transmisión de datos Rango 1/4d de cero Unidad de peso seleccionada Aplicación "Contaje" activa Cargando batería ES-12 Minebea Intec... - Página 15 Objeto de pesaje > valor límite superior El LED rojo se ilumina. High El objeto de pesaje se encuentra dentro de los El LED verde se ilumina. límites de tolerancia Objeto de pesaje < valor límite inferior El LED amarillo se ilumina. Minebea Intec ES-13...
-
Página 16: Elementos De Manejo
Reducir el valor y conmutar al sigu- Ir a la cifra an- de la cifra. iente ajuste dispo- terior. nible. Ir a la siguiente op- ción de menú. Aumentar el valor de la cifra. ES-14 Minebea Intec... -
Página 17: Manejo
Los nombres de las aplicaciones se muestran durante unos 2 segundos cada uno, hasta que se suelte la tecla Mode Al soltar la tecla se selecciona y se inicia la aplicación mostrada. Mode Las posibles aplicaciones son: Minebea Intec ES-15... -
Página 18: Programas De Aplicación
Soltar la tecla. Se ha activado la aplicación. Se muestra [0.000]. 2. Colocar el producto que vaya a pesarse en el plato de carga (en este ejemplo: 0,598 kg). El peso del objeto de pesaje se muestra con la unidad (en este caso: [kg]). ES-16 Minebea Intec... - Página 19 (Unidad) hasta que se muestre la unidad de peso deseada. Para Unit activar la unidad de peso soltar la tecla. Las unidades posibles son: Unidad de peso Unidad Gramo Kilogramo [kg] Libra (pound) [lb] Onza [oz] Libra:onza (pound:ounce) [lb:oz] Minebea Intec ES-17...
-
Página 20: Aplicación "Contaje
En la aplicación "Contaje" se puede determinar el número de piezas con un mismo peso aproximado. Para ello se calcula el peso medio por unidad a partir de un número de unidades referencial conocido y se guarda como peso por unidad referencial. ES-18 Minebea Intec... - Página 21 5. Colocar el número de piezas (número de unidades referencial; en este ejemplo, 20) en el plato de carga. 6. Pulsar la tecla (Yes) para guardar el peso medio por unidad. En la pantalla se muestra brevemente [PW.OK] (Peso por unidad referencial confirmado). Minebea Intec ES-19...
- Página 22 (Tarar). 10. Para mostrar el peso por unidad referencial guardado pulsar brevemente la tecla Mode La báscula muestra brevemente [REF.WT] (Peso referencial) y, a continuación, el peso por unidad referencial guardado. ES-20 Minebea Intec...
-
Página 23: Aplicación "Controlar
En ese caso, el valor para los límites inferior y superior debe ser un va- lor positivo. El límite superior debe ser mayor que el límite inferior. Colocar el objeto de pesaje en el plato de carga hasta que se sitúe dentro de los límites de tolerancia determinados (verde). Minebea Intec ES-21... - Página 24 [CHECK] (Controlar) con los símbolos de aplicación Soltar la tecla. Se ha activado la aplicación. Si ya se han guardado valores límite en el aparato, se muestra [CLR.LIM] (Borrar valores límite) mientras se iluminan todos los LED de control. ES-22 Minebea Intec...
- Página 25 (Yes); para ir a la cifra anterior pulsar la tecla (Finalizar). Menu 7. Si todas las cifras parpadean al mismo tiempo, pulsar la tecla (Yes) para guardar el valor el límite inferior. En la pantalla se muestra [SET.HI] (Establecer límite superior). Minebea Intec ES-23...
- Página 26 1 kg y el del límite superior, 1,100 kg) se puede pulsar brevemente la tecla durante la aplicación "Pesaje de control". Mode La báscula muestra el valor del límite inferior iluminando brevemente el LED amarillo y el valor del límite superior iluminando brevemente el LED rojo. ES-24 Minebea Intec...
- Página 27 [CHECK] (Controlar) con los símbolos de aplicación en el borde inferior de la pantalla. Soltar la tecla. Se ha activado la aplicación. Si ya se ha guardado un peso por unidad referencial, se muestra [CLR.PW] (Borrar peso por unidad referencial). Minebea Intec ES-25...
- Página 28 (Yes) para determinar y guardar el nuevo peso por unidad referencial. Al colocar pesos por unidad referencial en el plato de carga, en la pantalla se muestra durante 2 segundos [PW OK] (Peso por unidad registrado) y, después, [CLR.LIM] (Borrar valores límite). ES-26 Minebea Intec...
- Página 29 En la pantalla se muestra el valor del límite inferior con cifras parpadeantes: [000500] (en este caso, 500 piezas). 11. Pulsar la tecla (Yes) para confirmar el valor del límite inferior. En la pantalla se muestra [SET.HI] (Establecer límite superior). Minebea Intec ES-27...
- Página 30 Ejecutar de nuevo el proceso de configuración. 14. Colocar el recipiente en el plato de carga (en este ejemplo: 109 uds.). 15. Para tarar el recipiente pulsar la tecla (Tarar). Se muestra [NET] (Valor neto) junto al valor de peso. ES-28 Minebea Intec...
-
Página 31: Aplicación "Cálculo De Totales" Y Modo De Estadística
Aplicación "Cálculo de totales" y modo de estadística La aplicación "Cálculo de totales" permite sumar de forma manual o automática valores en la memoria de totalización. Además del cálculo de totales, se guarda el número de productos totalizados. Minebea Intec ES-29... - Página 32 [OFF / AUTO / MAN] (Off/Auto/Manual) y guardar la Unit selección con la tecla (Yes). 7. Pulsar la tecla para salir del menú. Menu 5.2.4.2 Cálculo de totales de valores de peso La aplicación "Cálculo de totales" está activada cuando se muestra el símbolo ES-30 Minebea Intec...
- Página 33 Se debe retirar el peso del plato de carga para poder añadir el peso siguiente a los datos totalizados. 4. Colocar otro peso en la báscula y repetir el proceso (modo automático o manual). El símbolo parpadea hasta que se retira el peso. Minebea Intec ES-31...
- Página 34 Menu Los datos estadísticos se muestran en el siguiente orden en la pantalla: Número de pesajes realizados (N = 7): Valor totalizado (total = 5.225 kg) Valor mínimo (mín. = 0.470 kg): ES-32 Minebea Intec...
- Página 35 Se muestra el mensaje [CLR.TOT]. 4. Para confirmar pulsar la tecla (Yes) y para cancelar el proceso pulsar la tecla (No). Unit Comprobar si se ha borrado la memoria de totalización: 5. Pulsar la tecla para mostrar los datos estadísticos. Menu Minebea Intec ES-33...
-
Página 36: Menú
[M.E.N.U]. Menu Soltar la tecla. Se muestra la primera opción de menú [APPLIC] (Aplicación) en la pantalla. 2. Para acceder a una opción de menú (en este ejemplo: [APPLIC]- [WEIGH]) pulsar la tecla (Yes). ES-34 Minebea Intec... -
Página 37: Navegación En El Menú
Salida en PC (véase el capítulo 5.3.2.7) — PC.COM Comunicación de la conexión del PC (véase el capítulo 5.3.2.8) — CAL.ADJ Calibración/ajuste (véase el capítulo 5.3.2.9) — INFO Información (indicación del número de serie y de la denominación de tipo) Minebea Intec ES-35... - Página 38 — OFF Apagado* — 1 MIN Apagado tras 1 minuto sin actividad — 5 MIN Apagado tras 5 minutos sin actividad — 10 MIN Apagado tras 10 minutos sin actividad — DYN.TIM Ningún efecto en este aparato ES-36 Minebea Intec...
- Página 39 — OFF Desactivado* — ON Se tara el primer peso estable — ON-ACC Se taran las cargas estables dentro de los límites de tolerancia (en la aplicación "Controlar") — BEEP.SI Señal (en la aplicación "Controlar") — OFF Desactivado* Minebea Intec ES-37...
- Página 40 Los ajustes de fábrica están marcados con "*" PRINT — STABLE Criterios de impresión — OFF Los valores se imprimen de inmediato — ON Los valores solo se imprimen si son estables* — A.PRINT Impresión automática — OFF Desactivado* — ON.STAB Impresión con estabilidad ES-38 Minebea Intec...
- Página 41 No restablecidos* — YES Activados — END Salir del nivel de menú 5.3.2.6 Selección de menú [PRN.COM] En este menú se pueden establecer los parámetros para la comunicación de impresión. Los ajustes de fábrica están marcados con "*" Minebea Intec ES-39...
- Página 42 No restablecidos* — YES Activados — END Salir del nivel de menú 5.3.2.8 Selección de menú [PC.COM] En este menú se pueden establecer los parámetros para la comunicación de PC. Los ajustes de fábrica están marcados con "*" ES-40 Minebea Intec...
- Página 43 Con este menú se puede establecer el ajuste de seguridad (bloqueo) del acceso al menú para impedir accesos no deseados. Los ajustes de fábrica están marcados con "*" SECURE — S.APPLI Menú de aplicación — OFF Desbloquear* Minebea Intec ES-41...
-
Página 44: Calibrar Y Ajustar
La adaptación del ajuste según la ubicación actual utiliza el factor de adaptación geográfica (GEO). (Ajustes de 0…31, valor estándar = 12) — END Salir del nivel de menú 5.4.1 [CAL] Ajuste Acceder al modo de menú: ES-42 Minebea Intec... - Página 45 (Yes) para iniciar un ajuste. Se muestra [0 kg]. [0] parpadea. 6. Vaciar el plato de carga. 7. Pulsar la tecla (Yes) para iniciar el ajuste de punto cero. Mientras se esté guardando el valor cero se muestra [--C--]. Minebea Intec ES-43...
- Página 46 [00100.0] (en este ejemplo: 100,0 kg) 12. Si el valor del peso de ajuste es correcto, colocar el peso indicado en el plato de carga. 13. Pulsar la tecla (Yes) para aceptar el segundo punto de ajuste. ES-44 Minebea Intec...
-
Página 47: Lin] Linealizar
Se muestra la primera opción de menú [APPLIC] (Aplicación) en la pantalla. 2. Pulsar la tecla para acceder a la opción de menú siguiente o pulsar la tecla Unit Mode para acceder a la opción de menú anterior. 3. Repetir hasta que se muestre [CAL.ADJ] en la pantalla. Minebea Intec ES-45... - Página 48 75 kg). Este valor no se puede modificar. 9. Colocar el primer peso de linealización en el plato de carga. 10. Pulsar la tecla (Yes) para iniciar la linealización con el 50 % de la capacidad de la báscula. ES-46 Minebea Intec...
- Página 49 [00150.0] (en este ejemplo: 150 kg). Si se produce un error durante la linealización, se muestra [CALE] (Error de ajuste) y se cancela el proceso. 13. Retirar el peso. La báscula está lista para funcionar. Minebea Intec ES-47...
-
Página 50: Geo] Datos Geográficos (Ubicación De Ajuste)
6. Cambiar la opción de menú hasta que se muestre [GEO] (Selección GEO). 7. Pulsar la tecla (Yes) para iniciar la selección de GEO. En la pantalla parpadea el valor de GEO [12] ajustado de forma estándar. ES-48 Minebea Intec... -
Página 51: Tabla De Códigos Geo
2.130 3.200 4.260 5.330 6.400 7.460 8.530 9.600 10.660 11.730 Latitud Valor GEO 0°00' 5°46' 5°46' 9°52' 9°52' 12°44' 12°44' 15°06' 15°06' 17°10' 17°10' 19°02' 19°02' 20°45' 20°45' 22°22' 22°22' 23°54' 23°54' 25°21' 25°21' 26°45' 26°45' 28°06' 28°06' 29°25' Minebea Intec ES-49... - Página 52 42°19' 42°19' 43°26' 43°26' 44°32' 44°32' 45°38' 45°38' 46°45' 46°45' 47°51' 47°51' 48°58' 48°58' 50°16' 50°16' 51°13' 51°13' 52°22' 52°22' 53°31' 53°31' 54°41' 54°41' 55°52' 55°52' 57°04' 57°04' 58°17' 58°17' 59°32' 58°17' 59°32' 60°49' 62°90' 62°90' 63°30' ES-50 Minebea Intec...
-
Página 53: Interfaz Sbi
EOC y antes de ESC. Lectura del valor indicado: Respuesta (16 bytes): Carácter anterior Caracteres posibles: "+", "–", " " Valor de peso Caracteres posibles: "0"..."9", ". ", " " Unidad Caracteres posibles: "a"..."z", "A"..."Z", " " Minebea Intec ES-51... - Página 54 La báscula confirma la ejecución del comando sin errores. ERROR (error) La báscula registra un error al ejecutar el comando. LOCKED (bloqueado) El comando no se puede ejecutar puesto que hay un parámetro bloqueado en estos momentos. ES-52 Minebea Intec...
-
Página 55: Mantenimiento/Reparación/Limpieza
Encomendar la sustitución de los cables defectuosos o dañados o los racores de cable como unidad. ADVERTENCIA Las reparaciones indebidas pueden ocasionar peligros considerables al usuario. Solo pueden ocuparse de las reparaciones distribuidores cualificados de Minebea Intec utilizando repuestos originales. Limpieza 6.2.1 Instrucciones para la limpieza Eliminar con regularidad las impurezas del aparato. -
Página 56: Eliminación
Antes de desechar o destruir el producto, se deben retirar las baterías existentes y depositarlas en un punto de recogida adecuado. Para obtener indicaciones adicionales consulte nuestras condiciones generales de negocio. No nos hacemos cargo de la reparación de productos contaminados por sustancias peligrosas (contaminación ABC). ES-54 Minebea Intec... -
Página 57: Resolución De Averías
Contactar con el socio de servicio técnico autorizado cuando no sea posible resolver un problema con la resolución de averías o este no se describa en las mismas. Nuestra página web http://www.puroscales.com contiene información sobre el servicio técnico más cercano. Minebea Intec ES-55... -
Página 58: Datos Técnicos
Hasta 200 horas de funcionamiento (con una batería estándar) to de la batería entre procesos de carga, 12 horas de duración de la carga Ajuste Externo con pesos de ajuste Interfaz USB-C, conexión de la impresora, RS-232, LC integrada Plataforma ES-56 Minebea Intec... -
Página 59: Accesorios
Peso del envío (kg) Accesorios Opción Referencia de pedi- Batería de litio: Batería, báscula compacta pequeña de 4 células con capacidad estándar YP-BPS4S Batería, báscula compacta grande de 6 células con capacidad estándar YP-BPL6S Impresora de datos: Brightek WHT2BR10 YP-DP1 Minebea Intec ES-57... -
Página 60: Dimensiones
Báscula de suelo Puro® 9 Datos técnicos Dimensiones EF-4P Todas las dimensiones en mm/pulgadas ES-58 Minebea Intec... - Página 61 9 Datos técnicos Báscula de suelo Puro® Todas las dimensiones en mm/pulgadas Todas las dimensiones en mm/pulgadas Todas las dimensiones en mm/pulgadas Minebea Intec ES-59...
- Página 62 Báscula de suelo Puro® 9 Datos técnicos EF-4PLLP-1500 Todas las dimensiones en mm EF-4PLLS-1500 Todas las dimensiones en mm ES-60 Minebea Intec...
- Página 63 9 Datos técnicos Báscula de suelo Puro® EF-4PNNP-1500/3000 Todas las dimensiones en mm EF-4PNNS-1500/3000 Todas las dimensiones en mm Minebea Intec ES-61...
- Página 64 Báscula de suelo Puro® 9 Datos técnicos EF-4PRRP-1500/3000 Todas las dimensiones en mm EF-4PRRS-1500/3000 Todas las dimensiones en mm ES-62 Minebea Intec...
-
Página 65: 10 Anexo
Si Printx → Content → Total = All o Result MIN: 11.11 kg Línea de total Si Printx → Content → Total = All MAX: 14.85 kg Línea de total Si Printx → Content → Total = All Minebea Intec ES-63... -
Página 66: 10.2 Nota Sobre La Fcc
Orientar o colocar de nuevo la antena de recepción Aumentar la distancia entre el aparato y el receptor Conectar el aparato a un circuito eléctrico independiente del circuito eléctrico del receptor Recurrir al distribuidor o a un técnico de radio o televisión con experiencia ES-64 Minebea Intec... - Página 67 Published by Minebea Intec Bovenden GmbH & Co. KG | Leinetal 2 | 37120 Bovenden, Germany Phone: +49.551.309.83.0 | Email: info@minebea-intec.com www.minebea-intec.com...
