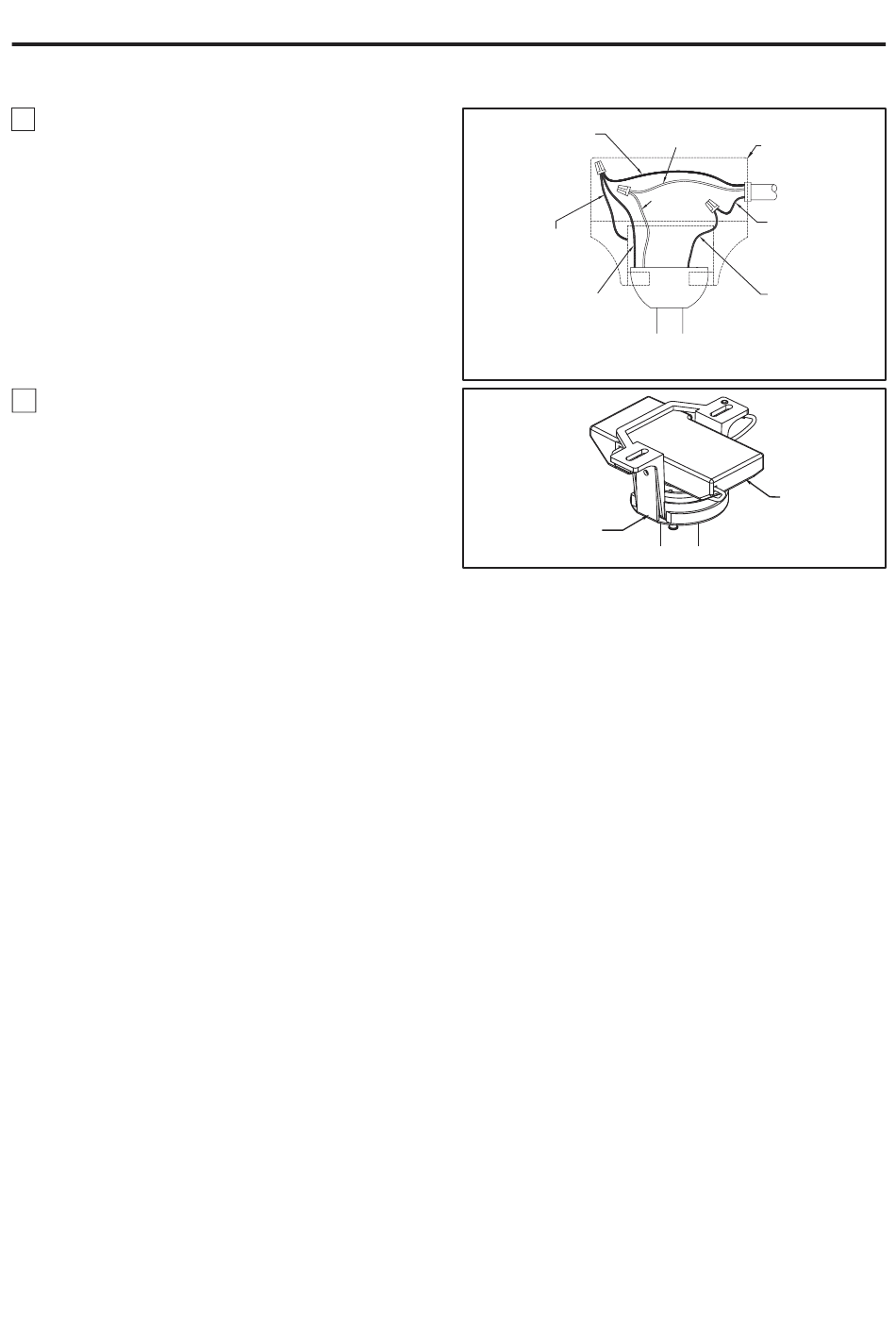

Cómo realizar la instalación eléctrica del ventilador de techo (cont.)
3. Una vez realizadas las conexiones, gire los
conductores hacia arriba y, con cuidado, colóquelos
dentro de la caja de salida; con los conductores blancos y
verdes hacia un lado y los conductores negros hacia el
otro. (Figura 4)
4. Una vez que se ha haya realizado la conexión,
deslice el receptor en el soporte del colgador, teniendo
cuidado de no pillar los cables. (Figura 5)
Conductor verde
(puesta a tierra)
Conductor verde
de la abrazadera
para colgar
(puesta a tierra)
Conductor verde
de la bola
para colgar
(puesta a tierra)
Soporte del
colgador
30
Conductor blanco
del suministro
Caja de salida
homologada
Suministro
Conductor
eléctrico
blanco del
ventilador
Conductor negro
del suministro
Conductor negro
del ventilador
Figura 4
Receptor
Figura 5
