Elemento Indicador, botón o conector Icono
4 Conector de vídeo
5 Botones del menú de la
pantalla LCD
6 Panel LCD
7 Conectores USB (2)
8 Etiqueta de información
9 Unidad óptica (opcional)
10 Unidades de disco duro

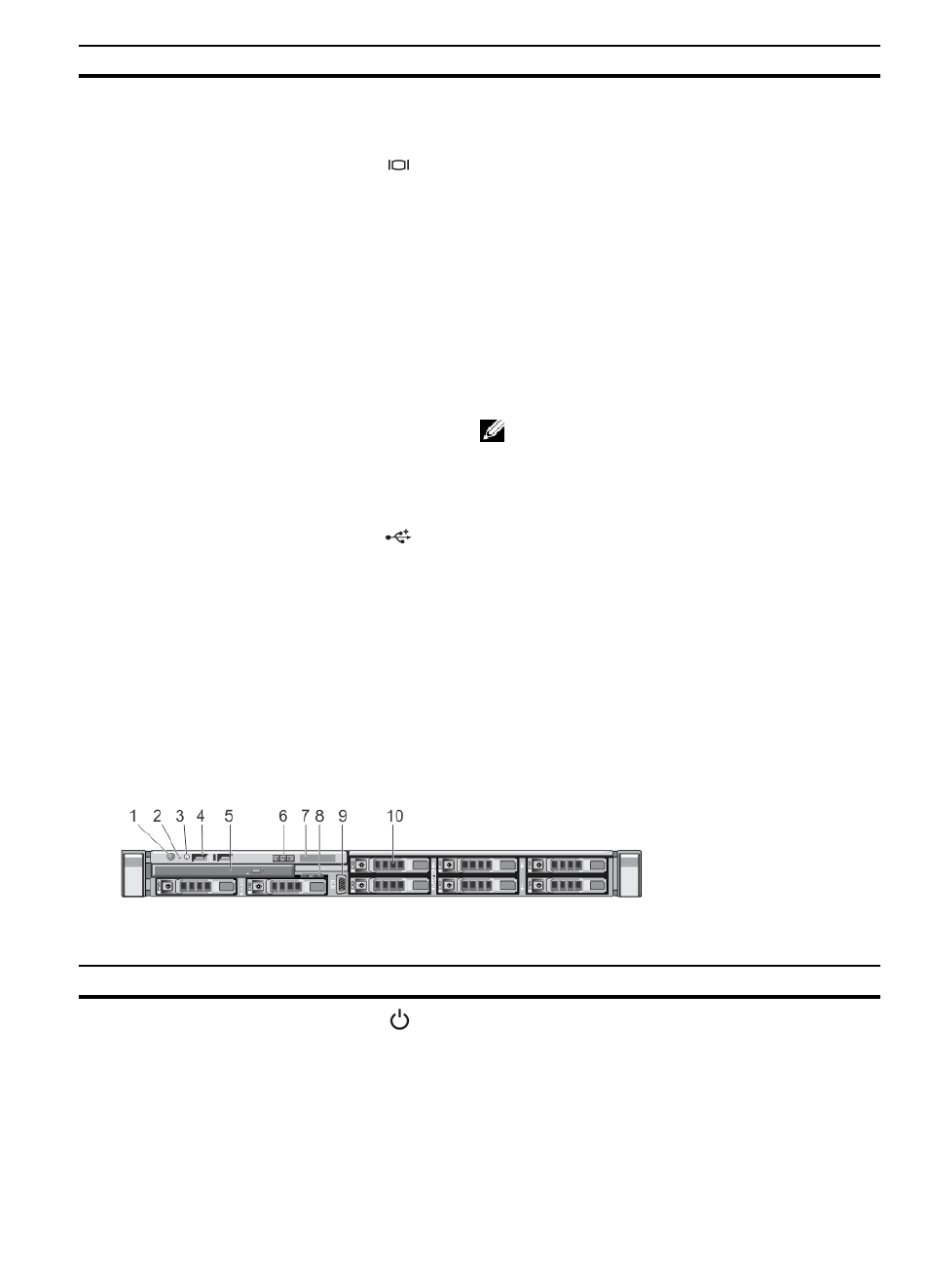

Ilustración 2. Características e indicadores del panel frontal: sistema con ocho unidades de disco duro de 2,5 pulgadas
Elemento Indicador, botón o conector Icono
1 Indicador de encendido,
botón de encendido
10
Descripción
Para restablecer iDRAC (si no se ha desactivado en la
configuración de F2 iDRAC) manténgalo presionado
durante más de 15 segundos.
Permite conectar una pantalla VGA al sistema.
Permite desplazarse por el menú de la pantalla LCD del
panel de control.
Muestra el Id. del sistema, información de estado y
mensajes de error del sistema. La pantalla LCD se ilumina
en color azul durante el funcionamiento normal del
sistema. La pantalla LCD se ilumina en color ámbar
cuando el sistema requiere atención y el panel de LCD
muestra un código de error seguido de un texto
descriptivo.
NOTA: Si el sistema está conectado a una fuente de
alimentación y se detecta un error, la pantalla LCD se
iluminará en ámbar independientemente de si el
sistema se ha encendido o no.
Permite conectar dispositivos USB al sistema. Los puertos
son compatibles con USB 2.0.
Un panel de etiquetas deslizable que le permite registrar
información del sistema, como la etiqueta de servicio, la
NIC, la dirección MAC, etc., según sus necesidades.
Una unidad de DVD+/-RW o DVD-ROM SATA reducida
opcional.
Hasta cuatro unidades de disco duro de intercambio
activo o SSD de 3,5 o 2,5 pulgadas.
Descripción
El indicador de encendido se ilumina cuando la
alimentación del sistema está activada. El botón de
encendido controla el suministro de energía de salida al
sistema.
