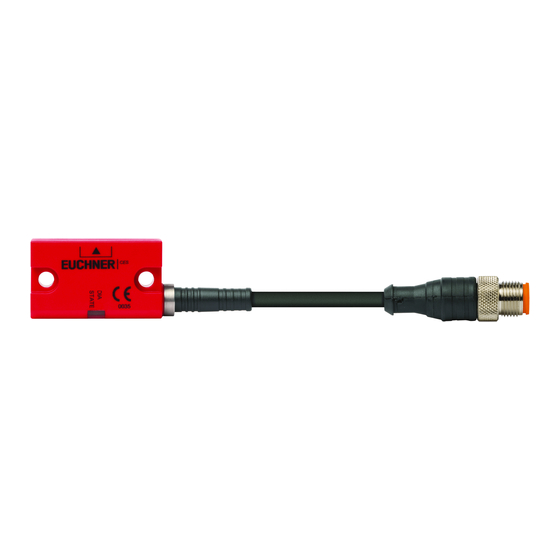

- Página 1 Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… (Unicode/Multicode)
-
Página 2: Tabla De Contenido
Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… Contenido Sobre este documento ..................4 1.1. Validez ............................4 1.2. Grupo de destinatarios ........................4 1.3. Explicación de los símbolos ......................4 1.4. Documentos complementarios ......................4 Utilización correcta ....................5 Descripción de la función de seguridad ..............6 Responsabilidad y garantía ................... - Página 3 Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… Tabla de estados del sistema CES-I-AP-… ............19 Datos técnicos ....................20 12.1. Datos técnicos del interruptor de seguridad CES-I-AP-.-C04-… ............20 12.1.1. Plano de dimensiones del interruptor de seguridad CES-I-AP-C04-… ........21 12.2.
-
Página 4: Sobre Este Documento
¡Importante! Lea siempre todos los documentos para obtener información completa sobre la instalación, la puesta en marcha y el manejo seguros del aparato. Los documentos se pueden descargar en www.euchner.com. Al realizar la búsqueda, indique el número de documento. (Traducción del manual de instrucciones original) 2115159-12-05/19... -
Página 5: Utilización Correcta
Ì EN 60204-1 El interruptor de seguridad solo puede utilizarse en combinación con los actuadores CES de EUCHNER previstos para ello y los correspondientes componentes de conexión de EUCHNER. EUCHNER no puede garantizar un funcionamiento seguro si se utilizan otros actuadores u otros componentes de conexión. -
Página 6: Descripción De La Función De Seguridad
EUCHNER no garantiza la legibilidad del CD transcurrido el periodo de conservación requerido. Por este motivo, le sugerimos que guarde una copia impresa del manual de instrucciones, que puede descargarse de la página web www.euchner.com. -
Página 7: Funcionamiento
Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… 6. Funcionamiento El interruptor de seguridad supervisa la posición de los resguardos móviles. Al aproximar/alejar el actuador de la zona de reacción, las salidas de seguridad se activan/desactivan. El sistema está formado por los siguientes componentes: actuador codificado (transponder) e interruptor. Dependiendo de la versión, el dispositivo memorizará... -
Página 8: Atex
El interruptor de seguridad solo debe utilizarse en combinación con el actuador CES-A-BBN-C04-EX-137527 de EUCHNER previsto para ello y los correspondientes componentes de conexión de EUCHNER. EUCHNER no puede garantizar un fun- cionamiento seguro si se utilizan otros actuadores u otros componentes de conexión. -
Página 9: Datos Técnicos De La Protección Contra Impactos Am-C-C04-Ex-137528
Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… Ì El cable de conexión debe tenderse de forma fija; no se permite su tendido de forma móvil (por ejemplo, en una cadena portacables). No se permite utilizar herramientas (por ejemplo, máquinas de soldar o cortar) de acuerdo con la norma DIN EN 1127-1, anexo A. -
Página 10: Montaje
Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… 8. Montaje ATENCIÓN Los interruptores de seguridad no deben puentearse (puentear los contactos), desconectarse, retirarse o quedar inoperativos de cualquier otra manera. Ì Consulte el apartado 7 de la norma EN ISO 14119:2013 para reducir las posibilidades de puenteo de los dispositivos de enclavamiento. - Página 11 Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… Tenga en cuenta los puntos siguientes: Ì El actuador y el interruptor de seguridad deben ser fácilmente accesibles para poder realizar los trabajos de sustitución y de control. Ì El actuador y el interruptor de seguridad deben instalarse de modo que: - con el resguardo de seguridad cerrado, las superficies activas se encuentren enfrentadas entre sí...
-
Página 12: Conexión Eléctrica
Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… 9. Conexión eléctrica ADVERTENCIA En caso de fallo se perderá la función de seguridad como consecuencia de una conexión errónea. Ì Para garantizar la seguridad deben evaluarse siempre las dos salidas de seguridad. Ì... -
Página 13: Información Sobre
Utilice componentes de conexión y cables de conexión de EUCHNER. Ì Si se emplean otros componentes de conexión, se aplicarán los requisitos de la siguiente tabla. EUCHNER no garantiza la seguridad del funcionamiento en caso de no cumplir las normas perti- nentes. Ì... -
Página 14: Asignación De Contactos Del Interruptor De Seguridad Ces-I-Ap-.-C04
Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… 9.5. Asignación de contactos del interruptor de seguridad CES-I-AP-.-C04 Conector 4 polos 5 polos S1.1 S1.1 S1.3 S1.3 S1.2 S1.2 S1.4 S1.4 n.c. S1.5 S1.5 Pestaña de codificación Vista del lado de la conexión del interruptor de seguridad 4 polos 5 polos 5 polos,... -
Página 15: Conexión
Puede consultar ejemplos de aplicación detallados en www.euchner.com. Al realizar la búsqueda, solo tiene que introducir el número de pedido de su inter- ruptor. Bajo “Descargas” encontrará todos los ejemplos de conexión disponibles para su dispositivo. -
Página 16: Notas Acerca Del Funcionamiento En Sistemas De Control Seguros
La duración del pulso de prueba del interruptor de seguridad puede consultarse en el capítulo 12. Datos técnicos en la página 20. En www.euchner.com, bajo Descargas » Aplicaciones » CES, puede consultar un ejemplo detallado de la conexión y la parametrización del sistema de control de distintos dispositivos. Dado el caso, también se explicarán las particularidades de cada dispositivo. -
Página 17: Puesta En Marcha
Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… 10. Puesta en marcha 10.1. Indicadores LED Para obtener una descripción exacta de las funciones de las señales, consulte el capítulo 11. Tabla de estados del sistema CES-I-AP-… en la página 19. CES-I-AP-.-C04-…... -
Página 18: Control De Funcionamiento
Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… 10.3. Control de funcionamiento ADVERTENCIA Lesiones mortales por fallos durante la instalación y el control de funcionamiento. Ì Antes de realizar el control de funcionamiento, asegúrese de que no haya personas en la zona de peligro. -
Página 19: Tabla De Estados Del Sistema Ces-I-Ap
Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… 11. Tabla de estados del sistema CES-I-AP-… Indicador LED Salida Modo de funciona- Estado miento Cerrada Funcionamiento normal, puerta cerrada. Ráfaga Cerrada inversa Funcionamiento normal, puerta cerrada, actuador en la zona límite Reajustar puerta. -
Página 20: Datos Técnicos
Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… 12. Datos técnicos AVISO Si el producto se suministra con una ficha de datos, se aplicarán los datos de la ficha. 12.1. Datos técnicos del interruptor de seguridad CES-I-AP-.-C04-… Parámetro Valor Unidad Mín. -
Página 21: Plano De Dimensiones Del Interruptor De Seguridad Ces-I-Ap-C04
Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… 12.1.1. Plano de dimensiones del interruptor de seguridad CES-I-AP-C04-… Cable de conexión con conector M12 M12x1 Cable de conexión con extremo del cable abierto Con conector M8 10,6 Superficie 10,6 activa 14,5 Superficie activa 15,5... -
Página 22: Datos Técnicos Del Interruptor De Seguridad Ces-I-Ap-.-C14
Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… 12.2. Datos técnicos del interruptor de seguridad CES-I-AP-.-C14-… Parámetro Valor Unidad Mín. Típ. Máx. Material de la carcasa 2K resina epoxi Dimensiones 116 x 30 x 23 Peso (dispositivo sin cable de conexión) Temperatura ambiental con U = 24 V CC + 50... -
Página 23: Plano De Dimensiones Del Interruptor De Seguridad Ces-I-Ap-C14
Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… 12.2.1. Plano de dimensiones del interruptor de seguridad CES-I-AP-C14-… 52,5 Superficie activa Indicador de estado LED Terminales Ø8 Ø8 Ø4,6 Ø4,6 Ø8 Ø8 Indicador de estado LED Superficie activa 2115159-12-05/19 (Traducción del manual de instrucciones original) -
Página 24: Tiempos Típicos Del Sistema
Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… 12.3. Tiempos típicos del sistema Los valores exactos pueden consultarse en los datos técnicos. Demora de operatividad: tras la conexión, el aparato realiza un autotest. El sistema no estará operativo hasta que haya transcurrido este tiempo. -
Página 25: Datos Técnicos Del Actuador Ces-A-Bbn-C04/Ces-A-Bbn-C04-Ex-137527
Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… 12.4. Datos técnicos del actuador CES-A-BBN-C04/CES-A-BBN-C04-EX-137527 Parámetro Valor Unidad Mín. Típ. Máx. Material de la carcasa Plástico PBT Dimensiones 42 x 25 x 18 Peso 0,03 Temperatura ambiental - 40 + 65 °C Grado de protección IP67/IP69K... -
Página 26: Zona De Reacción Típica En La Posición De Montaje A
Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… Zona de reacción con holgura central m = 0 (en combinación con el interruptor de seguridad CES-C14) Posición de montaje Parámetro Valor Unidad Mín. Típ. Máx. Distancia de activación 12,5 Distancia de activación segura s Histéresis diferencial Distancia de desactivación segura s 37,5... -
Página 27: Datos Técnicos Del Actuador Ces-A-Bdn-06
Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… 12.5. Datos técnicos del actuador CES-A-BDN-06 Parámetro Valor Unidad Mín. Típ. Máx. Material de la carcasa Plástico Macromelt con base de PA Dimensiones 26 x ∅ 6 Peso 0,005 Temperatura ambiental - 40 + 70 °C... -
Página 28: Datos Técnicos Del Actuador Ces-A-Bbn-161502
Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… 12.6. Datos técnicos del actuador CES-A-BBN-161502 Parámetro Valor Unidad Mín. Típ. Máx. Material de la carcasa Plástico PBT Dimensiones 42 x 25 x 12 Peso 0,025 Temperatura ambiental - 25 + 70 °C Grado de protección IP65/IP67... -
Página 29: Datos Técnicos Del Actuador Ces-A-Bbn-C14-160441
Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… 12.7. Datos técnicos del actuador CES-A-BBN-C14-160441 Parámetro Valor Unidad Mín. Típ. Máx. Material de la carcasa 2K resina epoxi Dimensiones 72 x 30 x 17 Peso 0,04 Temperatura ambiental + 65 °C Grado de protección IP65/IP67/IP69/IP69K... -
Página 30: Distancias De Activación
Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… 12.7.2. Distancias de activación Zona de reacción con holgura central m = 0 Valor Posición de montaje Parámetro Unidad (Envoltura ALU/envoltura PVC) Mín. Típ. Máx. Distancia de activación 24 / 22 Distancia de activación segura s 10 / 11 Histéresis diferencial... -
Página 31: Zona De Reacción Típica En La Posición De Montaje A
Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… 12.7.3. Zona de reacción típica en la posición de montaje A (solo en combinación con el actuador CES-A-BBN-C14-160441) - 1 0 - 1 4 - 1 8 - 2 2 - 2 6 - 3 0 - 3 4 - 3 8... -
Página 32: Información De Pedido Y Accesorios
Ì En caso de daños debe sustituirse el dispositivo entero. Ì Solo podrán sustituirse aquellas piezas disponibles a través de EUCHNER como accesorios o re- puestos. Para garantizar un funcionamiento correcto y duradero es preciso realizar los siguientes controles periódicos: Ì... -
Página 33: Declaración De Conformidad
Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… 16. Declaración de conformidad 2115159-12-05/19 (Traducción del manual de instrucciones original) - Página 34 Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… (Traducción del manual de instrucciones original) 2115159-12-05/19...
- Página 35 Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… 2115159-12-05/19 (Traducción del manual de instrucciones original)
- Página 36 Manual de instrucciones Interruptor de seguridad sin contacto CES-I-AP-.-C04/C14-… (Traducción del manual de instrucciones original) Copyright: © EUCHNER GmbH + Co. KG, 05/2019 Sujeto a modificaciones técnicas sin previo aviso. Todo error tipográfico, omisión o modificación nos exime de cualquier responsabilidad.
