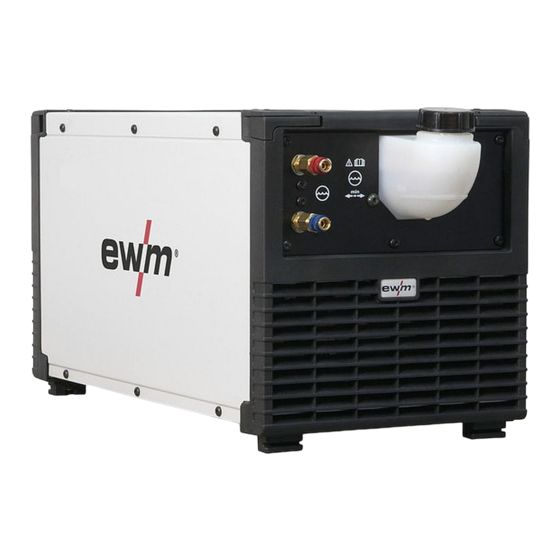

- Página 1 Manual de instrucciones Módulo de refrigeración de aire para la refrigeración del soldador cool50-2 U40 cool50-2 U42 099-008603-EW504 ¡Tenga en cuenta los documentos de sistema adicionales! 15.05.2017...
- Página 2 +49 2680 181-0. En la página www.ewm-group.com, encontrará una lista de los distribuidores autorizados. La responsabilidad relacionada con la operación de este equipo se limita expresamente a su funcionamiento.
-
Página 3: Tabla De Contenido
Accionamiento del eje de la bomba (circuito de refrigerante) ............. 20 8 Datos Técnicos ............................. 22 cool50 U40, -U42; cool50-2 U40, -U42..................22 9 Accesorios ............................23 Accesorios generales........................23 10 Anexo A ..............................24 10.1 Vista general de las sedes de EWM .................... 24 099-008603-EW504 15.05.2017... -
Página 4: Para Su Seguridad
Para su seguridad Notas sobre la utilización de este manual de instrucciones Para su seguridad Notas sobre la utilización de este manual de instrucciones PELIGRO Procedimientos de operación y trabajo que hay que seguir estrictamente para descartar posibles lesiones graves o la muerte de personas. •... -
Página 5: Definición De Símbolo
Para su seguridad Definición de símbolo Definición de símbolo Símbol Descripción Símbol Descripción Particularidades técnicas que el usuario Accionar y soltar/tocar/pulsar debe tener en cuenta. Desconectar el aparato Soltar Conectar el aparato Accionar y mantener presionado Conmutar Incorrecto Girar Correcto Valor numérico - ajustable Inicio del menú... -
Página 6: Parte De La Documentación General
Para su seguridad Parte de la documentación general Parte de la documentación general Este manual de instrucciones forma parte de la documentación general y solo es válido en relación con todos los documentos parciales. Lea y observe los manuales de instrucciones de todos los componentes del sistema, en particular, las advertencias de seguridad. -
Página 7: Utilización De Acuerdo A Las Normas
EWM. Todos los productos llevan adjunta una declaración de conformidad específica en su versión original. -
Página 8: Descripción Del Aparato - Breve Vista General
Descripción del aparato - Breve vista general Vista frontal Descripción del aparato - Breve vista general Vista frontal Figura 4-1 Símbolo Descripción Cierre giratorio Une el aparato de refrigeración y el equipo de soldadura Acoplamiento de cierre rápido, rojo Retorno del medio de refrigeración desde el soldador Acoplamiento de cierre rápido, azul Alimentación del medio de refrigeración al soldador Entrada aire de refrigeración... -
Página 9: Vista Posterior
Descripción del aparato - Breve vista general Vista posterior Vista posterior Figura 4-2 Símbolo Descripción Acoplamiento de cierre rápido, rojo Retorno del medio de refrigeración desde el soldador Botón Desconexión automática bomba refrigerante pulsar para rearmar un fusible que ha saltado Acoplamiento de cierre rápido, azul Alimentación del medio de refrigeración al soldador Salida aire de refrigeración... -
Página 10: Estructura Y Función
Estructura y función Montaje / desmontaje Estructura y función ADVERTENCIA Peligro de lesiones por descarga eléctrica. Si toca piezas que transmiten corriente, por ejemplo, zócalos de corriente de soldadura, corre peligro de muerte. • Observe las instrucciones de seguridad en las primeras páginas del manual de instrucciones. -
Página 11: Conectar Los Cables De Alimentación
Estructura y función Transporte e instalación 5.1.1 Conectar los cables de alimentación Cables de control y alimentación hacia el aparato de soldadura La conexión entre el aparato de refrigeración y el aparato de soldadura se establece por medio de dos cables distintos. -
Página 12: Refrigeración Del Soldadoröä
Estructura y función Características Funcionales 5.2.3 Refrigeración del soldadoröä 5.2.3.1 Refrigerante ¡No hay suficiente anticongelante en el líquido refrigerante del quemador! Según las condiciones ambientales, se utilizan diferentes líquidos para la refrigeración del quemador > Véase capítulo 5.2.3.2. Para evitar que el aparato o componentes accesorios resulten dañados, debe comprobarse periódicamente si el líquido refrigerante con anticongelante (KF 37E o KF 23E) cuenta con suficiente anticongelante. -
Página 13: Características Funcionales
Estructura y función Características Funcionales Características Funcionales Sobrecarga de la bomba del refrigerante El módulo de refrigeración no debe utilizarse sin que el quemador esté conectado, por correr el riesgo de estropear la bomba del refrigerante debido a una sobrecarga térmica (el refrigerante no puede circular en circuito de refrigeración). -
Página 14: Conexión Pistola De Soldar
Estructura y función Características Funcionales 5.3.2 Conexión pistola de soldar Figura 5-3 Símbolo Descripción Antorcha Paquete de manguera del quemador Acoplamiento de cierre rápido, azul Alimentación del medio de refrigeración al soldador Acoplamiento de cierre rápido, rojo Retorno del medio de refrigeración desde el soldador Fuente de alimentación ¡Tenga en cuenta los documentos de sistema adicionales! •... -
Página 15: Conexión Del Alimentador De Hilo
Estructura y función Características Funcionales 5.3.3 Conexión del alimentador de hilo Figura 5-4 Símbolo Descripción Antorcha Paquete de manguera del quemador Aparato de alimentación de alambre Paquete de manguera intermedia Fuente de alimentación ¡Tenga en cuenta los documentos de sistema adicionales! Acoplamiento de cierre rápido (rojo): Retorno del medio de refrigeración, p. -
Página 16: Mantenimiento, Cuidados Y Eliminación
Mantenimiento, cuidados y eliminación Generalidades Mantenimiento, cuidados y eliminación Generalidades PELIGRO ¡Peligro de lesiones por descarga eléctrica después de la desconexión! ¡Trabajar con el aparato abierto, puede provocar lesiones mortales! Durante el funcionamiento, se cargan en el aparato condensadores con tensión eléctrica. -
Página 17: Trabajos De Mantenimiento, Intervalos
Junto con las disposiciones para la comprobación aquí mencionadas se deberán cumplir también las leyes y las disposiciones de cada país. Para más información consulte el folleto que se adjunta «Warranty registration» o la información sobre garantía, cuidados y mantenimiento que encontrará en www.ewm-group.com. 099-008603-EW504 15.05.2017... -
Página 18: Eliminación Del Aparato
Para más información sobre la recogida o entrega de aparatos viejos, consulte con la administración municipal o local correspondiente. • EWM participa en un sistema de eliminación y reciclaje de residuos autorizado y está registrada en el registro de equipos electrónicos viejos (EAR) con el número WEEE DE 57686922. •... -
Página 19: Solución De Problemas
Solución de problemas Lista de comprobación para solución de problemas Solución de problemas Todos los productos están sometidos a estrictos controles de fabricación y de calidad final. Si aun así algo no funcionase correctamente, deberá comprobar el producto de acuerdo a las siguientes disposiciones. -
Página 20: Purgar El Circuito De Refrigerante
Solución de problemas Purgar el circuito de refrigerante Purgar el circuito de refrigerante Para purgar el sistema de refrigeración utilizar siempre la conexión de refrigerante azul situado en la parte más baja del sistema del refrigerante (cerca del tanque de refrigerante). Figura 7-1 Accionamiento del eje de la bomba (circuito de refrigerante) ADVERTENCIA... - Página 21 Solución de problemas Accionamiento del eje de la bomba (circuito de refrigerante) Figura 7-2 • Apagar el aparato con el interruptor principal. • Introduzca el destornillador de cabeza ranurada con un ancho de hoja máximo de 6,5 mm por la abertura de servicio, en el medio del eje de la bomba.
-
Página 22: Datos Técnicos
Datos Técnicos cool50 U40, -U42; cool50-2 U40, -U42 Datos Técnicos Valores límites Datos técnicos La determinación del valor límite de los datos técnicos resulta de la inspección del sistema total combinado (equipo de refrigeración y de soldadura). cool50 U40, -U42; cool50-2 U40, -U42... -
Página 23: Accesorios
Accesorios Accesorios generales Accesorios Accesorios generales Tipo Denominación Número de artículo TYP 1 Comprobador anti helada 094-014499-00000 KF 23E-10 Líquido refrigerante (-10 °C), 9,3 l 094-000530-00000 KF 23E-200 Líquido refrigerante (-10 °C), 200 litros 094-000530-00001 KF 37E-10 Líquido refrigerante (-20 °C), 9,3 l 094-006256-00000 KF 37E-200 Líquido de refrigeración (-20 °C), 200 l... -
Página 24: Anexo A
Anexo A Vista general de las sedes de EWM Anexo A 10.1 Vista general de las sedes de EWM 099-008603-EW504 15.05.2017...
