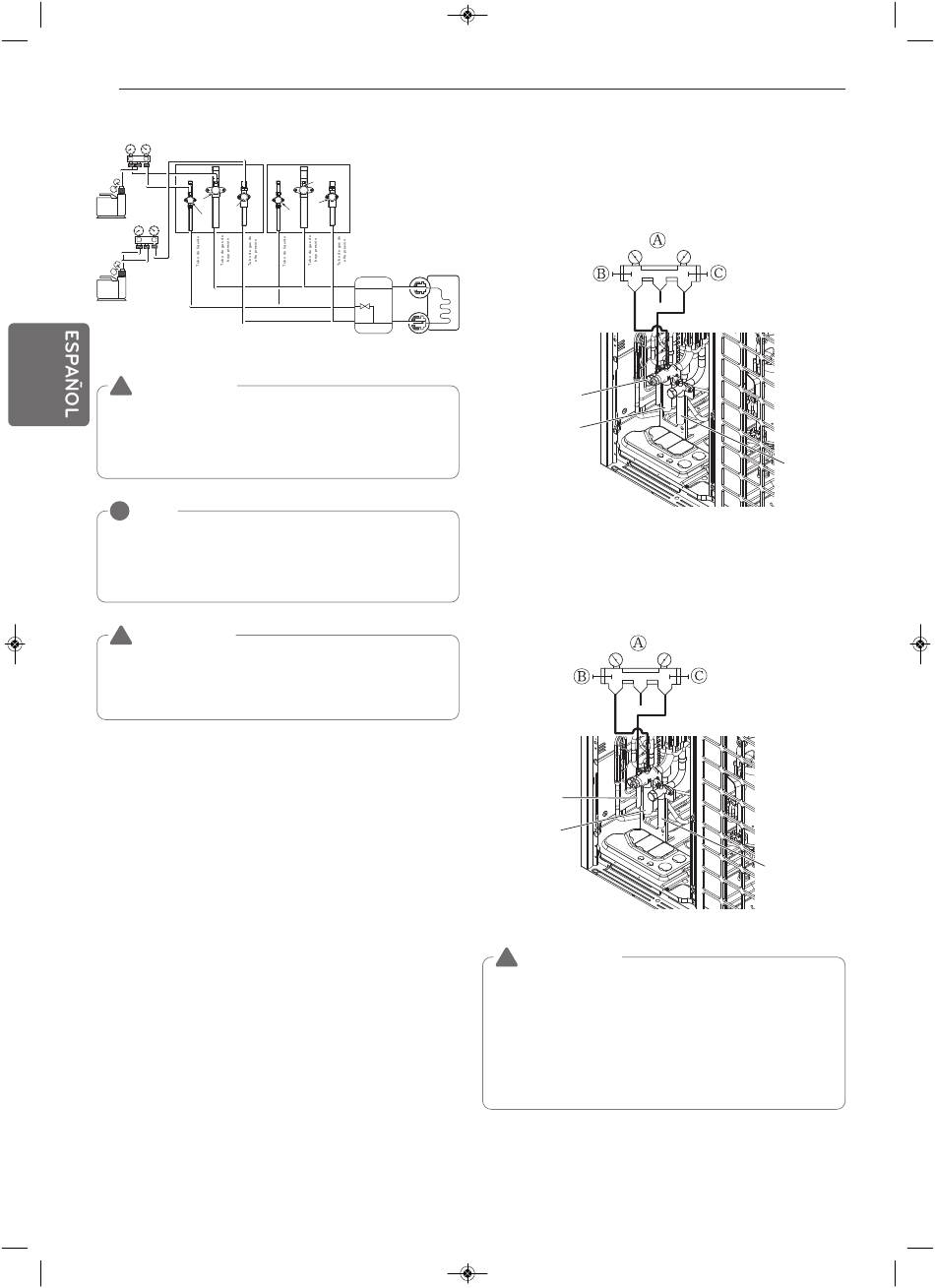

Instalación en serie (recuperación de calor)
Unidad exterior
esclava 1
Bomba de
vacío
Cerrar
Cerrar
Bomba de
vacío
Escala
Utilice un gravitómetro
(Uno que pueda medir hasta 0,1 kg(0.22 lbs))
Si no encuentra un gravitómetro de tan alta
precisión puede utilizar un cilindro de carga.
ADVERTENCIA
!
Utilice una bomba de vacío o introduzca gas (nitrógeno) cuando reali-
zar la prueba de fugas o la purga de aire. No comprima aire u oxígeno
y no utilice gas inflamable. De lo contrario, puede causar un incendio
o explosión.
- Existe riesgo de muerte, lesiones, incendio o explosión.
NOTA
!
Siempre añada una cantidad adecuada de refrigerante.(Para la carga adicional
del refrigerante )
Añadir refrigerante en exceso o en defecto podría provocar problemas.
Para utilizar el modo de vacío (Si el modo de vacío está fijado, todas las válvu-
las de las unidades de interior y de exterior se abrirán).
ADVERTENCIA
!
Cuando se instale y se cambie el aire acondicionado a otro sitio, recár-
guelo una vez vaciado del todo.
- Si se mezcla un refrigerante distinto o el aire con el refrigerante
original, el ciclo podría fallar y dañarse la unidad.
Unidad exterior
maestra
Cerrar
Cerrar
Cerrar
Cerrar
Lado del
líquido
Unidad RC
Lado del
gas

Embotellado de refrigerante

Para la instalación de un sistema de bomba de calor
Ⓐ Manguito del manómetro
Ⓑ Manilla del lado de baja presión
Ⓒ Manilla del lado de alta presión
Unidad
interior
Tubo de líquido
No se utiliza
(mantener
cerrada)
Para la instalación del sistema de recuperación de calor
Ⓐ Manguito del manómetro
Ⓑ Manilla del lado de baja presión
Ⓒ Manilla del lado de alta presión
Tubo de líquido
Tubo de gas de
baja presión
ADVERTENCIA
!
• Tubería a la que se aplicará vacío: Tubería de gas, tubería de líquido
(En el caso de un sistema de recuperación de calor, la tubería a apli-
car vacío es: Tubería de alta presión de gas, tubería de gas de baja
presión, tubería de líquido)
• Si la cantidad de refrigerante no es exacta, la unidad no funcio-
nará correctamente.
• Si la cantidad de refrigerante embotellado adicional es superior a
10%, se puede quemar el condensador o extraer un rendimiento
insuficiente de la unidad interior.
Tubería
de gas
Tubo de gas de
alta presión
