Diagrama Del Sistema - Watts Premier RO-PURE PLUS Manual De Instalación, Operación Y Mantenimiento

Sistemas de ósmosis inversa de 4 fases
Tabla de contenido

Publicidad

Idiomas disponibles

Idiomas disponibles

VÁLVULA DE
DEPÓSITO
DEPÓSITO
TUBO VERDE
DE ¼ IN (0.63
cm)
ADAPT-A-VALVE
TOPE EN
ÁNGULO DE
AGUA FRÍA
(SUMINISTRO)
TUBO
AZUL DE ¼
IN (0.63 cm)
VÁLVULA DE CIERRE
AUTOMÁTICO

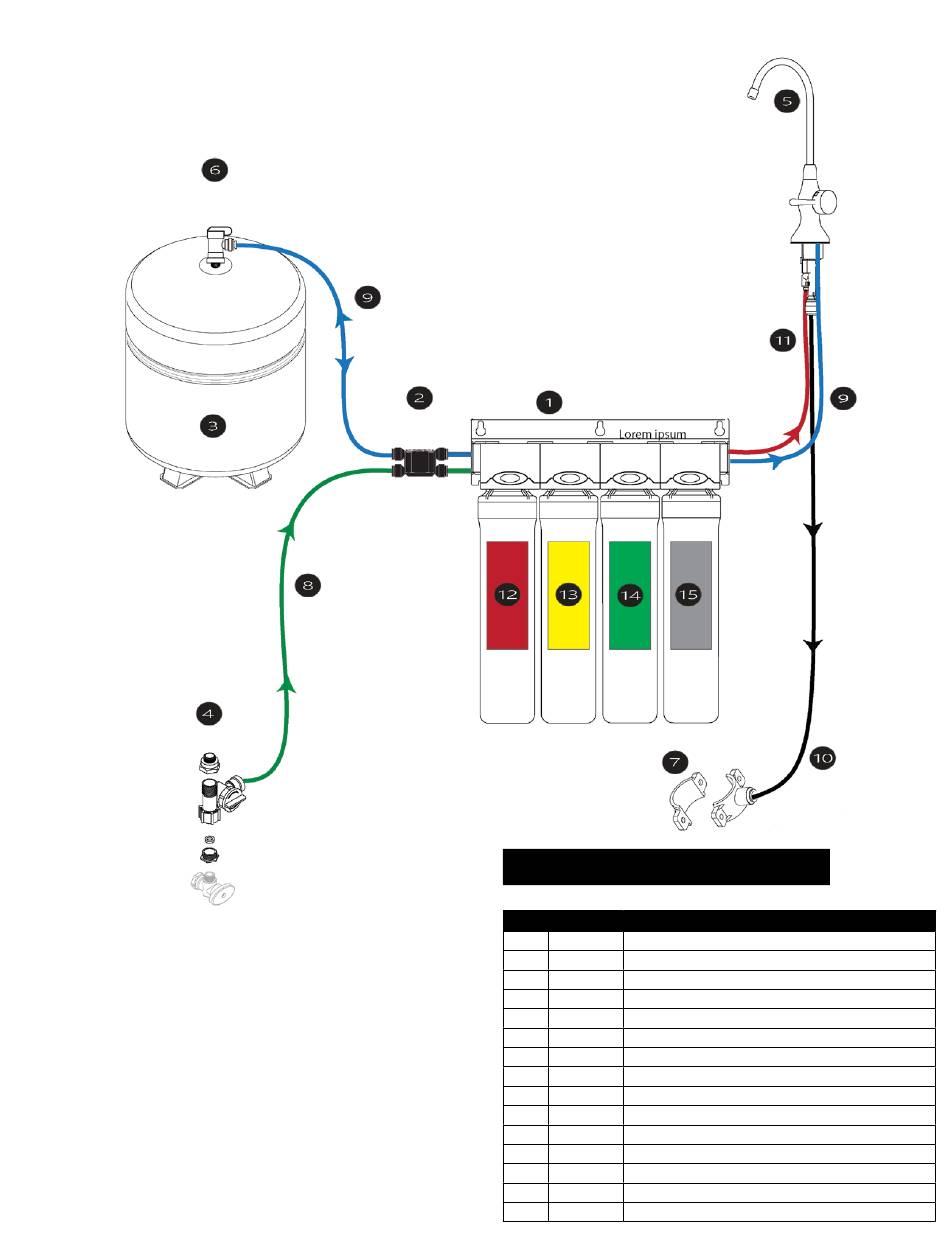

Diagrama del sistema

CLAVE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
3
GRIFO MONITOREADO
CON TORSIÓN EN
EL MONTAJE SUPERIOR
CON SEPARACIÓN DE
AIRE
TUBO ROJO DE
¼ IN (0.63 cm)
PARA SALMUERA
LÍQUIDO DEL FILTRO
ABRAZADERA
DE DRENAJE DE
/
IN (0.95 cm)
3
8
N.º DE PARTE
DESCRIPCIÓN
WP115304
Tapa del filtro
WP134003
Válvula de cierre automático
WP119007
Depósito de almacenamiento: 3 galones
WP560080
Kit Adapt-A-Valve
WP116187
Grifo en espiral de montaje superior
WP134018
Válvula de depósito - ¼ F x ¼ IN (0.63 cm) QC
WP134018
Abrazadera de drenaje
WP142000
Tubo verde de ¼ IN (0.63 cm) con codo de 90° - 4 pies (1.21 m)
WP142001
Tubo azul de ¼ IN (0.63 cm) con codo de 90° - 4 pies (1.21 m)
WP105331
Tubo negro de
/
in (0.95 cm); 3 pies (91.44 cm) x 1
3
8
WP142002
Tubo rojo de ¼ IN (0.63 cm) con codo de 90° - 4 pies (1.21 m)
WP105311
Filtro previo de sedimentos (rojo)
WP105351
Prefiltro de carbono (amarillo)
WP105331
Membrana 50 GPD (verde)
WP105381
Filtro de poste de carbono COV (plateado)
TUBO AZUL
DE ¼ IN
(0.63 cm)
TUBO NEGRO
DE
/
IN (0.95 cm)
3
8
PARA DRENAJE
