Herramientas recomendadas para la
instalación
• Broca de sierra perforadora con punta
de diamante de 1 ¼ IN (0.63 cm) para
apertura de grifo (barras/fregaderos de
porcelana y acero inoxidable)
• Broca Phillips para taladro eléctrico
• Llave ajustable de 1 ¼ IN (0.63 cm)
• Alicates ajustables
• Taladro eléctrico
• Cuchillo afilado
• Punta de diamante de
⁄
in (0.31 cm), (orificio piloto)
1
8
• Destornillador Phillips
• Broca de punta de diamante de ¼ IN (0.63 cm) (orificio de la
abrazadera de drenaje)
Uso de conectores de
conexión rápida
Corte
Corte el tubo en ángulo recto. Es
esencial que el diámetro exterior esté
libre de rayones, se retire la rebaba y
se eliminen los bordes afilados antes
de insertarlo en el conector.
Conexión
Asegúrese de empujar el tubo para
insertarlo completamente en el
conector hasta que este entre en
contacto con el tope interno del tubo.
El casquillo de apriete (sujetador)
tiene dientes de acero inoxidable
que sujetarán con firmeza el tubo en
su posición mientras la junta tórica
brinda un sello permanente a prueba
de fugas.
Jale el tubo para comprobar que
está asegurado.
AV IS O
Compruebe siempre el sistema
y todas las conexiones en busca
de fugas antes de finalizar la
instalación y antes de su uso.
Desconexión
Para desconectarlo, asegúrese de
que el sistema esté despresurizado
antes de retirar el tubo. Presione
el casquillo de apriete en dirección
perpendicular a la cara del conector.
Cuando se sostiene el casquillo de
apriete en esta posición, es posible
retirar el tubo. El conector se puede
volver a usar después.

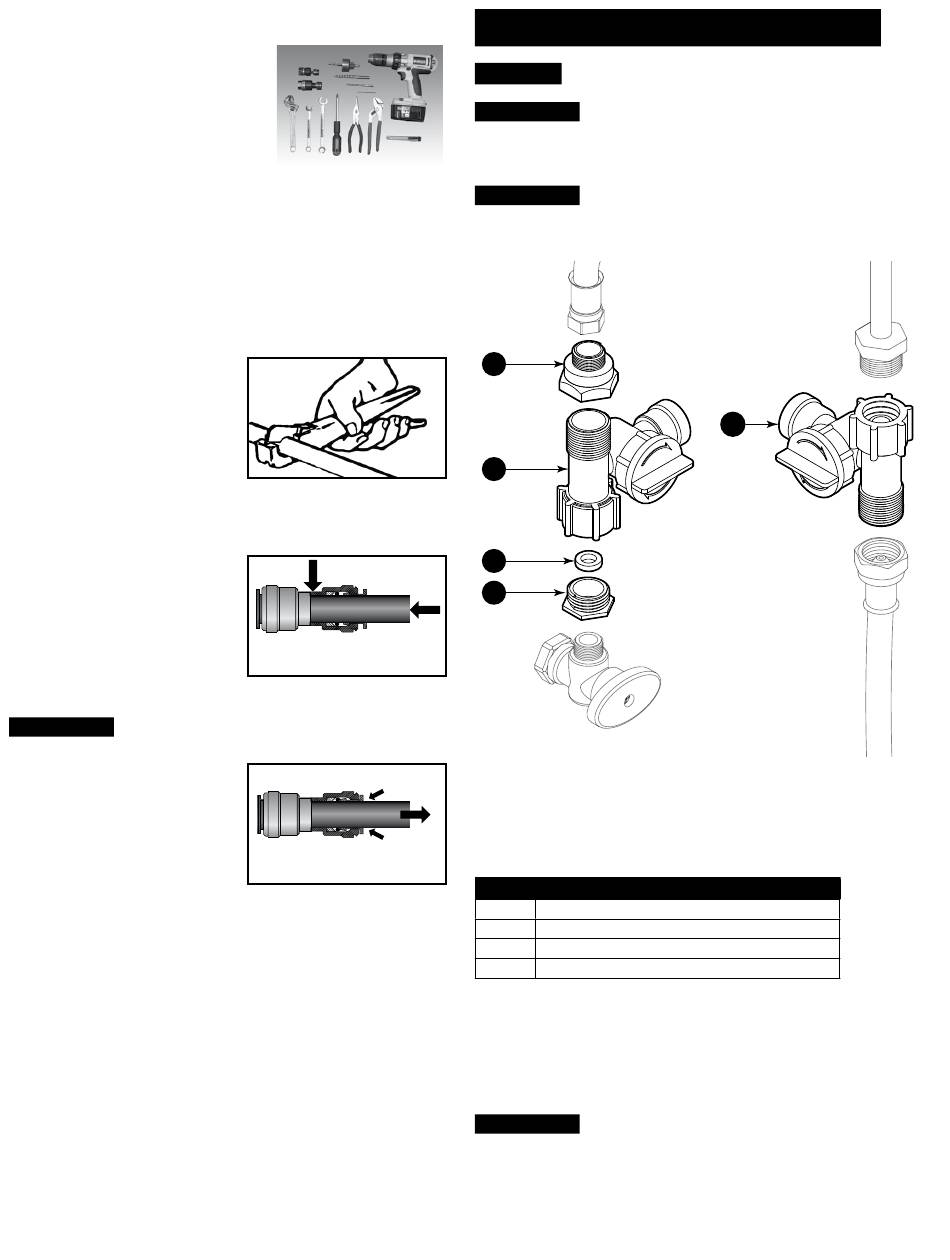

Instalación de la válvula Adapt-a-Valve™
PASO 1
AV IS O
La línea de suministro de agua al sistema debe provenir
exclusivamente de la línea de suministro de agua fría. El agua
caliente dañará gravemente el sistema.
AV IS O
No utilice cinta de teflón con la válvula Adapt-A-Valve™.
Línea de grifo
Línea de grifo
A
A
B
B
C
D
C
D
Suministro
de agua fría
Suministro
de agua fría
Para configuración
de
/
in (0.95 cm)
3
8
Lista de piezas para la válvula Adapt-
A-Valve™
ARTÍCULO
DESCRIPCIÓN
A
Adaptador de latón con arandela negra
B
Válvula Adapt-a-Valve™ de plástico y boquilla negra
C
Arandela de goma blanca
D
Adaptador de latón sin arandela
Paso A: cierre el suministro de agua fría a la llave de agua girando la
válvula angular de paso para cerrarla completamente.
Paso B: abra la llave de agua fría del lavabo para liberar la presión.
Paso C: elija la configuración que se ajuste a su fontanería y conecte
la válvula Adapt-a-Valve™ como se ilustra en los diagramas
anteriores.
AV IS O
Asegúrese de que el casquillo negro esté instalado en la abertura
de ¼ IN (0.63 cm) de la válvula Adapt-a-Valve™. No olvide instalar
la arandela de compresión blanca con la configuración de
(0.95 cm). No es necesario apretar los adaptadores de latón con
una llave, solo apretar con los dedos.
4
Conexión
del grifo
Conexión
del grifo
B
B
Línea desde
suministro
de agua fría
Línea desde
suministro
de agua fría
Para configuración
de 1/2 in (1.27 cm)
/
"
3
8
