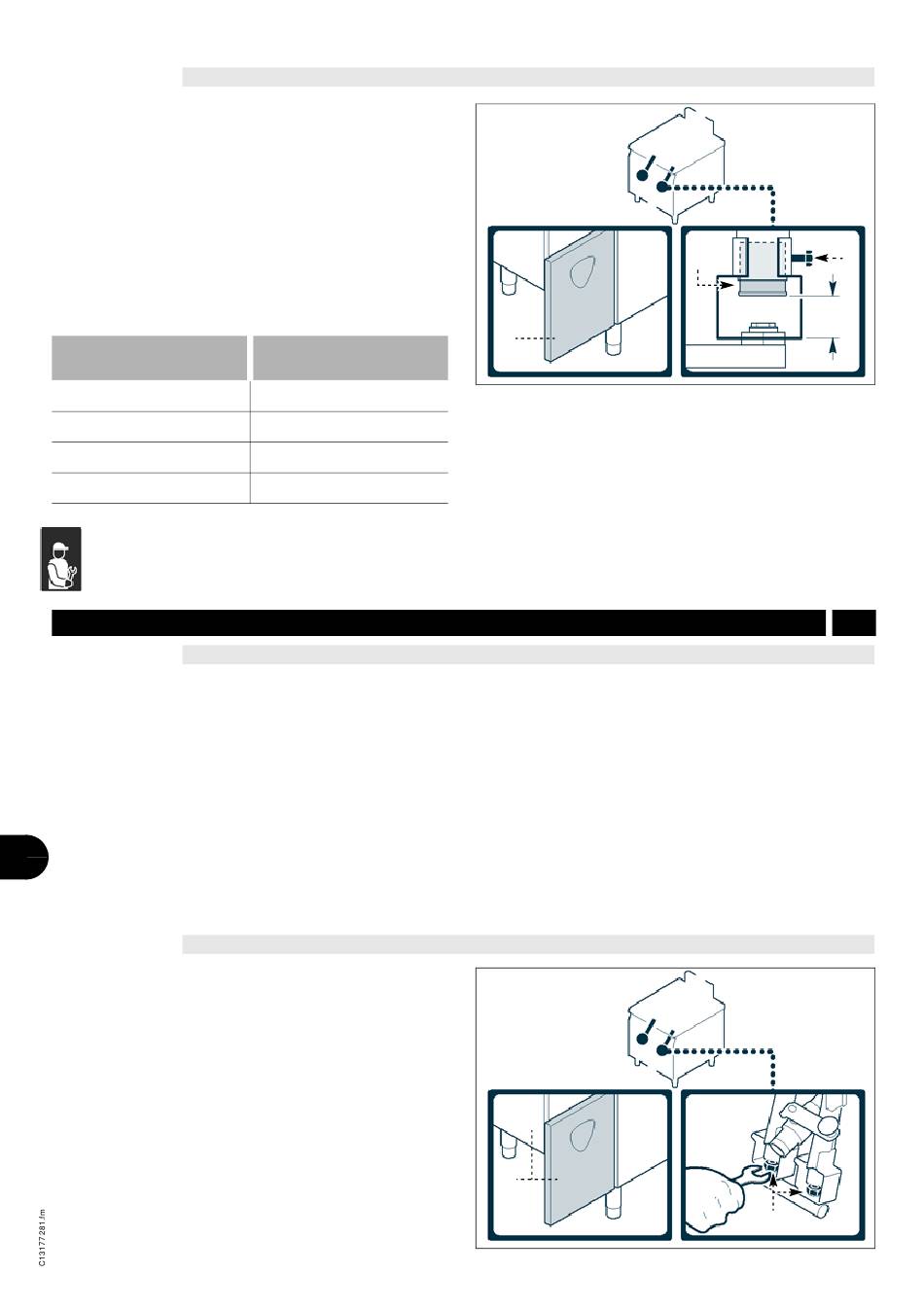

EINSTELLUNG DER PRIMÄRLUFT DES BRENNERS
Für diesen Vorgang in der angegebenen Weise
verfahren.
1 - Schließen Sie den Gaszufuhrhahn.
2 - Öffnen Sie die Klappe (A).
3 - Die Klemmschraube (B) lockern.
4 - Die Buchse (C) auf den in der Tabelle angege-
benen Abstand (D) positionieren.
5 - Die Schraube (B) anziehen.
6 - Die Tür (A) schließen.
Gasfamilie
II (G 20/20mbar)
II (G 25/20-25mbar)
III (G 30-31/29-37mbar)
III (G 30-31/50mbar)
AUSTAUSCH VON BAUTEILE
HINWEISE ZUM AUSTAUSCH VON TEILEN
Vor jedem Eingriff zur Ersetzung eines Teils müs-
sen sämtliche vorgesehenen Sicherheitsvorrichtun-
gen aktiviert werden. Überlegen Sie, ob es
notwendig ist, das arbeitende Personal und die in
IT
der Nähe befindlichen Personen auf angemessene
Weise zu informieren. Trennen Sie vor allem den
GB
Gashahn ab und verhindern Sie den Zugang zu al-
len Vorrichtungen, die bei ihrer Aktivierung eine un-
vorgesehene Gefahr hervorrufen und Schäden für
DE
die Sicherheit und die Gesundheit von Personen
verursachen könnten.
FR
AUSWECHSELN DER BRENNERDÜSE
ES
Für diesen Vorgang in der angegebenen Weise
verfahren.
1 - Schließen Sie den Gaszufuhrhahn.
2 - Öffnen Sie die Klappe (A).
3 - Schrauben Sie die Düse (B) heraus und erset-
zen Sie sie mit dem für den betreffenden Gas-
typ geeigneten Ersatzteil (siehe Tabelle am
Ende des Handbuches).
4 - Schließen Sie die Klappe (A).
Deutsch
Abstand (D)
(mm)
26±1
26±1
26±1
26±1
- 20 -
A
Ersetzen Sie bei Bedarf Komponenten, die Verschleiß-
erscheinungen zeigen, verwenden Sie dabei aus-
schließlich Originalersatzteile. Es wird jede Haftung für
Personen- oder Komponentenschäden abgelehnt, die
entstehen, wenn keine Originalersatzteile verwendet
werden oder nicht planmäßige, vom Hersteller nicht
autorisierte Eingriffe vorgenommen werden, welche
die Sicherheit beeinträchtigen können. Entnehmen Sie
bitte dem Ersatzteilkatalog die notwendigen Informatio-
nen zur Bestellung von Ersatzteilen.
A
C
B
D
IDM-39603314700.tif
9
B
IDM-39603311700.tif
