FSTART de Presión - Aspiración

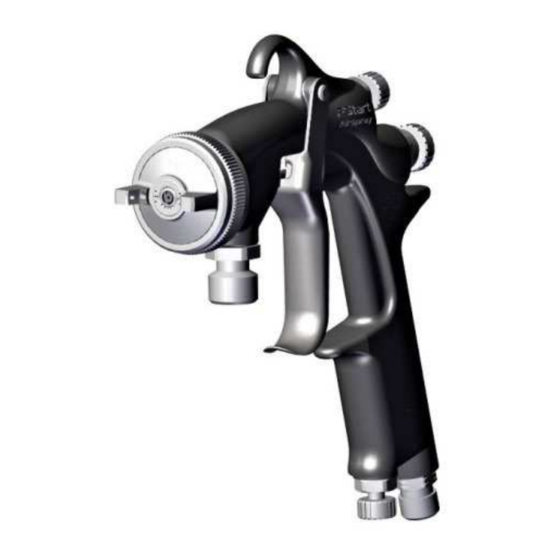

135756312 Pistola FStart P HVLP-12-XLva
135756315 Pistola FStart P HVLP-15-XLva
135756318 Pistola FStart P HVLP-18-XLva
135756412 Pistola FStart P CONV-12-XLva
135756415 Pistola FStart P CONV-15-XLva
135756418 Pistola FStart P CONV-18-XLva
Traducción del manual original - Índice A
135756515 Pistola FStart S CONV-15-Mva
135756518 Pistola FStart S CONV-18-Mva
II 2G Ex h IIB T6 X Gb
582120110
SAMES KREMLIN SAS
13 Chemin de Malacher
38240 Meylan
Teléfono: 33 (0)4 76 41 60 60
www.sames-kremlin.com
Publicidad
Tabla de contenido
Manuales relacionados para SAMES KREMLIN FStart P HVLP-12-XLva
Resumen de contenidos para SAMES KREMLIN FStart P HVLP-12-XLva
- Página 1 FSTART de Presión - Aspiración 135756312 Pistola FStart P HVLP-12-XLva 135756515 Pistola FStart S CONV-15-Mva 135756315 Pistola FStart P HVLP-15-XLva 135756518 Pistola FStart S CONV-18-Mva 135756318 Pistola FStart P HVLP-18-XLva 135756412 Pistola FStart P CONV-12-XLva 135756415 Pistola FStart P CONV-15-XLva...
-
Página 2: Tabla De Contenido
SAMES KREMLIN. Las descripciones y características que figuran en el presente documento están sujetas a cambios sin previo aviso. © SAMES KREMLIN 2020... -
Página 3: Seguridad
• En lo que respecta a los productos y pinturas (líquidas o en polvo) utilizados con su equipo, SAMES KREMLIN no puede ser considerado responsable de los daños materiales directos o indirectos causados en el uso, de la mala compatibilidad de los materiales en contacto, de los... - Página 4 calidad del producto o acabado. • imperativo cabinas pulverización estén debidamente ventiladas para evitar altas concentraciones producto y pintura (líquida o en polvo) y para mantener el LII (Límite Ventilación Inferior de Inflamabilidad). • Si la ventilación está apagada, pueden quedar sustancias tóxicas o polvo en la cabina de pulverización, lo que supone un riesgo de incendio, envenenamiento o irritación.
- Página 5 • En general, para evitar la acumulación de cargas electrostáticas, que podrían generar un arco eléctrico en un entorno inflamable y explosivo, es necesario que todos los componentes del sistema estén conectados a tierra. • La pistola debe estar "conectada a tierra" a través de la tubería de aire o la tubería de producto.
- Página 6 • El uso de aire y productos presurizados (pinturas o disolventes) presenta riesgos para el usuario y el equipo. • Nunca exceda las presiones máximas de trabajo de los equipos, Presión componentes y accesorios. • Es imperativo seguir los procedimientos de descompresión, apagado y registro de las energías de presión, eliminación de energías residuales y purga de productos, para todas las operaciones de limpieza, inspección y mantenimiento del equipo.
-
Página 7: Declaración
Las partes y accesorios sólo deben ser suministrados o aprobados por SAMES KREMLIN. Modificación • SAMES KREMLIN no se hace responsable de los daños personales ni de del equipo las averías y/o daños derivados de las modificaciones del equipo. Cualquier modificación del equipo hecha por el usuario y no autorizada por SAMES KREMLIN resultará... -
Página 8: Identificación Del Producto
• Este equipo ha sido diseñado de acuerdo con la Directiva ATEX 2014/34/EU y está destinado a ser utilizado en la Zona 1. Nombre de la empresa y dirección del SAMES KREMLIN FRANCIA fabricante En el cuerpo CE: Conformidad europea: Uso en área... -
Página 9: Datos Técnicos
Datos técnicos FSTART P FSTART P HVLP FSTART S CONV CONV Versión Presión Aspiración Presión máxima de suministro de 6 bar aire (red) Presión máxima de suministro de 6 bar producto Alimentación del M3/8NPS producto Tasa de flujo de 22,1m3/h 19,4m3/h 21,3m3/h aire... -
Página 10: Principio De Clasificación De La Boquilla
La distancia de 1 metro mencionada en este diagrama se da sólo como una indicación y no puede comprometer la responsabilidad de SAMES KREMLIN. La delimitación exacta de las zonas es responsabilidad expresa del usuario, en función de los productos utilizados, el entorno del equipo y las condiciones de uso. -
Página 11: Diagrama De Instalación - Ajuste De La Presión Del Aire Con O Sin Manómetro En La Empuñadura De La Pistola
Esta distancia de 1 metro puede así adaptarse si el análisis realizado por el usuario lo requiere. • Usando una tubería de calidad antiestática, conecte la pistola a un regulador de aire capaz de suministrar al menos 3 bares. • Por medio de una tubería de producto, conecte el conector de producto de la pistola a la bomba. -
Página 12: Puesta En Marcha
Puesta en marcha • Ensamblar el cabezal a la pistola posicionándola en la orientación deseada de la pulverización. • Abra las clavijas de aire al máximo. • Abra la aguja del producto hasta donde llegue sin parar. • Conecte la tubería de aire. •... -
Página 13: Manipulación
10 Manipulación Cuando acople el cabezal en la pistola, sosténgala en posición vertical para posicionar correctamente el cabezal antes de enroscar el anillo de la cabeza. Buena posición • Siempre mantenga la pistola perpendicular a la superficie a pintar. • Evite trabajar sólo con la muñeca. -
Página 14: Mantenimiento
11 Mantenimiento 11.1 Mantenimiento preventivo Diario • Revise las conexiones a tierra. • Limpia el exterior de la boquilla con un cepillo y disolvente. • Enjuague la pistola. • Desmonte la boquilla y sumérjala en un pequeño recipiente que contenga disolvente. -
Página 15: Montaje - Desmontaje
12 Montaje - Desmontaje Antes de desmontar cualquier pieza de la pistola, deben observarse ciertas precauciones: • Cierre la presión del fluido. • Vaciar la pintura del contenedor de pintura y enjuagar el contenedor. • Llene este contenedor con un disolvente de limpieza, •... -
Página 16: Solución De Problemas
14 Solución de problemas El defecto proviene del cabezal: aflojar ligeramente el anillo y girar el cabezal media vuelta; si el defecto se invierte, una de las aberturas laterales se bloquea o se deforma. Pulverizado Luego limpie el cabezal de la pistola con disolvente y desatasque distorsionado los conductos de ventilación con un chorro de aire comprimido. - Página 17 Problema Origen Solución • • • La pintura ya no sale de la Boquilla parcial o Apague la presión de la pistola. completamente bloqueada bomba. Despresurice las tuberías. • Desmonte y limpie la boquilla con disolvente con un cepillo. • Compruebe el estado de la junta.
-
Página 18: Referencias Comerciales Fstart Presión - Aspiración
XL: > 40 cm M: 20 - 30 cm La forma generada v: forma plana Material de la cabeza a: Aluminio 135756312 Pistola FStart P HVLP-12-XLva 135756315 Pistola FStart P HVLP-15-XLva 135756318 Pistola FStart P HVLP-18-XLva FStart de Presión 135756412... -
Página 19: Variedad De Proyectores - Referencias
15.1 Variedad de proyectores - referencias 132756310 Cabezal FStart P HVLP-12 18-XLva 131756112 Boquilla + Aguja FStart HVLP-12 131756115 Boquilla + Aguja FStart HVLP-15 131756118 Boquilla + Aguja FStart HVLP-18 Proyectores 132756410 Cabezal FStart P CONV-12-XLva FStart P 131756212 Boquilla + Aguja FStart CONV-12 132756420 Cabezal FStart P CONV-1518-XLva 131756215... -
Página 20: Kit De Mantenimiento 129756902
16 Kit de mantenimiento 129756902 16.1 Indicaciones visuales Kit de mantenimiento FSTART Aspiración - Presión 129756902 compuesto por Empaquetadura de la aguja 129.756.903 Conjunto del gatillo + reguladores de 129.756.905 aire Ensamble de la línea trasera 129.756.904... -
Página 21: Lista De Piezas Y Kit De Mantenimiento De La Fstart Presión/Aspiración (Piezas De Repuesto)
16.2 Lista de piezas y kit de mantenimiento de la FStart Presión/Aspiración (piezas de repuesto) Designación Cantidad Incluido en el kit de Posición mantenimiento 129756902 Empaquetadura de la aguja 129.756.903 Junta de empaquetadura Junta de la Tornillo de la empaquetadura de aguja la aguja Conjunto válvula de ajuste de... -
Página 22: Dimensiones Fstart Presión-Aspiración
17 Dimensiones FSTART Presión-Aspiración Presión Aspiración... -
Página 23: Garantía
Equipo de SAMES KREMLIN. SAMES KREMLIN sólo aceptará o rechazará la aplicación de la garantía después de analizar el material "defectuoso". La garantía otorgada por SAMES KREMLIN se limita a la sustitución del material en su totalidad o a la sustitución parcial del componente... - Página 24 SAMES KREMLIN, nonché le normative nazionali e/o reparar el equipo con arreglo a las recomendaciones reparação do equipamento de acordo com as locali, de SAMES KREMLIN y a la normativa nacional y/o preconizações de SAMES KREMLIN, bem como com • local, outros regulamentos nacionais e/ou locais aplicáveis,...
- Página 25 EU-MEGFELELŐSÉGI NYILATKOZAT DECLARAŢIA DE CONFORMITATE UE Le fabricant / The manufacturer / Der Hersteller SAMES KREMLIN SAS / El fabricante / Il produttore / O fabricante 13, chemin de Malacher / De fabrikant / Tillverkare / Valmistaja / Producent / Výrobce 38 240 - MEYLAN - FRANCE / Proizvajalec / Výrobca / Gyártó...
