MANUALE OPERATORE

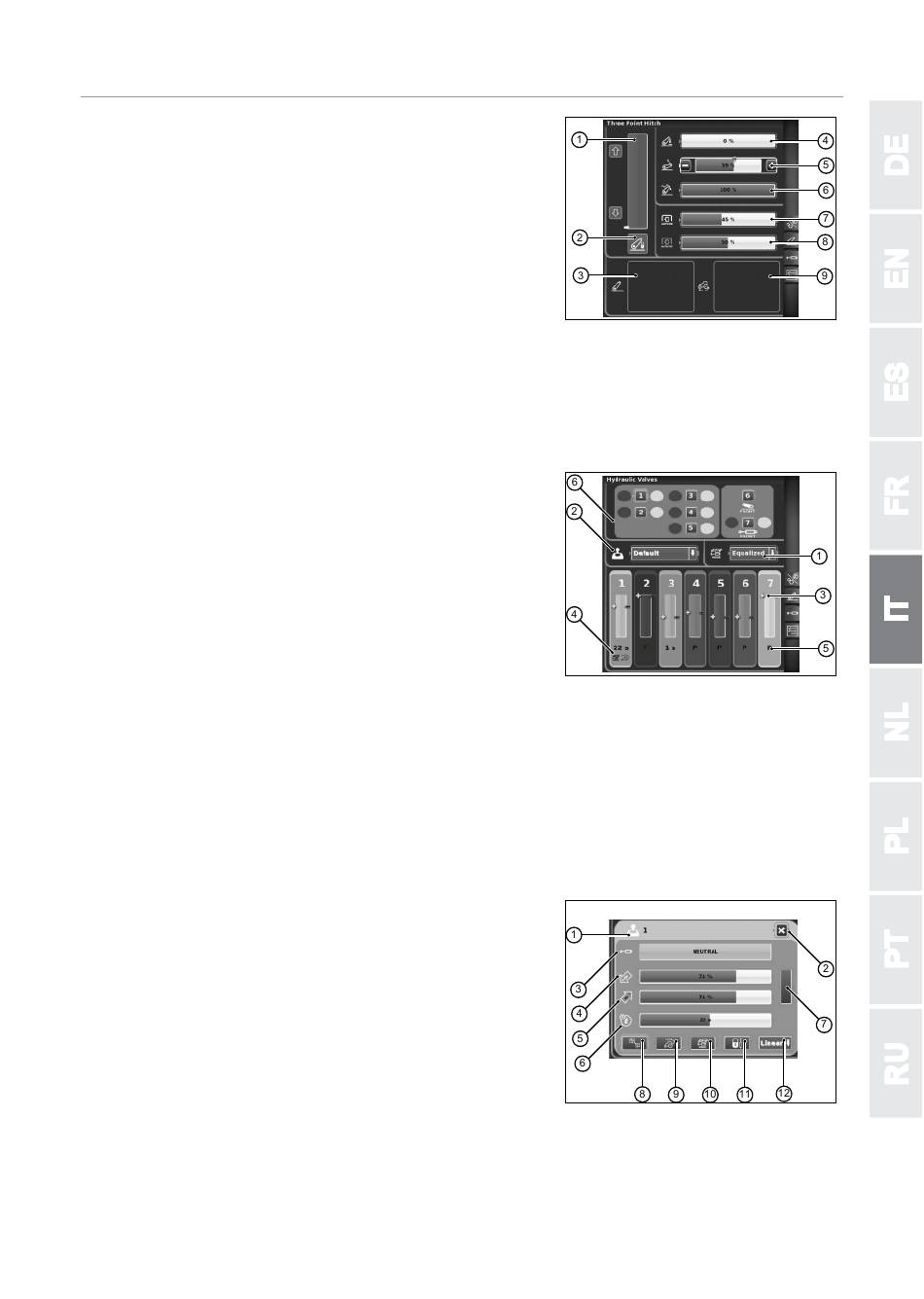

La videata mostra i seguenti elementi:
1. Posizione dei bracci di sollevamento
2. Stato del sollevatore
Icona di colore rosso: LOCK (bloccato)
❍
Icona di colore giallo: STOP (sbloccato)
❍
Icona di colore verde: CONTROL
❍
3. Visualizzazione del grafi co andamento posizione SAC
4. Controllo della profondità minima di lavorazione, in modalità di controllo di
sforzo
5. Visualizzazione e impostazione della velocità di sollevamento
6. Visualizzazione e impostazione della sensibilità del sollevatore
7. Stato della P.T.O. automatica e impostazione dell'altezza di attivazione
8. Stato della P.T.O. automatica e impostazione dell'altezza di disattivazione
9. Visualizzazione del grafi co slittamento istantaneo
1.5.3 - Distributori idraulici
Accedere alla funzione premendo il comando "Distributori idraulici" posizionato nella parte destra del display.
Videata stato distributori idraulici sbloccati
1. Numero e confi gurazione comandi distributori.
2. Swap distributori: consente di commutare il funzionamento del comando
distributore con le eventuali modifi che apportate che appaiono nella parte
inferiore dello schermo.
3. Impostazione controllo fl usso:
Off: nessuna modalità abilitata;
❍
Equalizzato: la portata d'olio viene distribuita in tutti i comandi distri-
❍
butori a seconda della portata richiesta;
Motore: il regime motore aumenta quando il distributore viene azio-
❍
nato, e viene richiesta una portata d'olio (max. 1800 G/1');
Equalizzato + motore: la portata d'olio viene distribuita ai comandi
❍
distributori, e il regime motore può essere aumentato se necessario.
4. Icone descrittive di eventuali funzionalità attive
5. Flusso massimo nelle due direzioni +/-
6. Tempo/modo
Proporzionale
❍
Temporizzato
❍
Toggle
❍
Premendo la manopola sul numero del comando distributore desiderato si accede alla videata seguente che mostra lo stato e le
impostazioni del comando distributore selezionato.
Videata regolazione distributori idraulici
1. Comando distributore
2. BACK: consente di tornare alla pagina principale della funzione DISTRI-
BUTORI
3. Stato di attivazione fl usso corrente distributore
4. Regolazione (in %) portata massima del fl usso (+)
5. Regolazione (in %) portata massima del fl usso (-)
6. Regolazione tempo di azionamento distributore
7. Comando di blocco del rapporto tra i fl ussi
8. Disabilitazione posizione fl ottante
9. Commutazione del comando distributore al controllo esterno
10. Impostazione della priorità del comando distributore
11. Blocco di un singolo comando distributore
12. Rappresentazione curva comportamento del joystick distributori
Fig. 17
Fig. 18
Fig. 19
1-9
