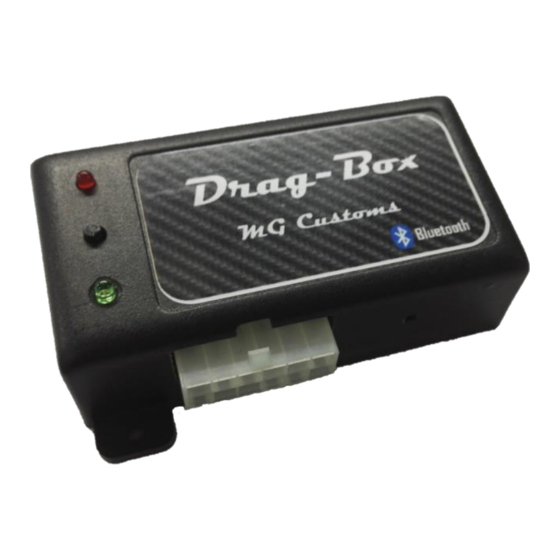

Manual de Instalación Drag-Box BT
Manual de instalación Drag-Box
1
6
1
6
12
7
12
7
NOTA 1: El dispositivo cuenta con dos cables para leer RPM según los distintos
autos. Dependiendo de la fuente utilizada para tomar señal de RPM se debe utilizar
un cable u otro. Esto se detallará mas adelante en el manual.
IMPORTANTE:
Conectar el cable de RPM incorrecto puede dañar el dispositivo.
Instrucciones de instalación
Nota: Si usted tiene un sistema de encendido tipo Multichispa o CDI (capacitive discharge
ignition system) por favor contáctenos para instrucciones adicionales.
Si la instalación no se realiza íntegramente, el equipo puede resultar dañado!
Todos los sistemas de encendido de fábrica son de tipo inductivo, no capacitivo; Si usted
no ha instalado un sistema de encendido capacitivo en su vehículo, entonces no posee
uno.
Advertencia: Los limitadores basados en el control de chispa pueden dañar los
catalizadores y tachos del sistema de escape. MG Customs no se hace responsable por
los daños producidos a este por el uso de Drag-Box. Habiendo dicho esto, la instalación
de la Drag-Box se realizó satisfactoriamente en varios vehículos sin dañar el sistema de
escape. Usualmente el daño se produce por el uso prolongado del control de largada y/o
limitador. De todas maneras, ¡USE BAJO SU PROPIO RIESGO!
1
Publicidad
Tabla de contenido
Manuales relacionados para MG Customs Drag-Box
Resumen de contenidos para MG Customs Drag-Box
- Página 1 MG Customs no se hace responsable por los daños producidos a este por el uso de Drag-Box. Habiendo dicho esto, la instalación de la Drag-Box se realizó satisfactoriamente en varios vehículos sin dañar el sistema de escape.
-
Página 2: Pinout Del Conector
Manual de Instalación Drag-Box BT Pinout del conector Color Sección Nombre Descripción BOBINA Conectar al positivo de la bobina de encendido ROJO 1.5 mm² restituyendo la continuidad. Conectar al cable de la ECU que alimenta de 12 V al MARRON 1.5 mm²... - Página 3 Manual de Instalación Drag-Box BT Diagrama de instalación:...
-
Página 4: Instalación De Drag-Box
Paso 1: Desconecte el terminal negativo de la batería. Paso 2: Elija la ubicación de la Drag-Box. Recuerde que la Drag-Box se debe instalar dentro del habitáculo del vehículo, ya que no es resistente al agua ni al calor excesivo. - Página 5 1 cm y suelde el cable MARRON 1,5 mm2 de la Drag-Box en el extremo que viene de la ECU y en el extremo de cable que va hacia la bobina suelde el cable ROJO 1,5 mm2 de la Drag-Box (Recuerde utilizar el termo contraíble cuando suelde los cables y la cinta aislante).
- Página 6 Por eso es que se recomienda no cortarlo, en caso de hacerlo volver a unir ambos extremos de los cables del vehículo. Paso10: Conectar el cable NEGRO de 1,5 mm2 de la Drag-Box al terminal negativo de la batería. No colocar a chasis ni al block de motor.
-
Página 7: Insatalación De Shift-Light
Paso 2: Pelar los cables VERDE, ROJO, MARRON de la Shift-Light y los cables VERDE, ROJO 1 mm², MARRON 1 mm² de la Drag-Box, dejando al descubierto un tramo de cobre de 1 cm aproximadamente. Luego suelde los cables de la Shit-Light con los de la Drag- Box de colores similares (VERDE/VERDE –... -
Página 8: Instalación Con Sistemas De Óxido Nitroso
300mA por transistor. Instalación con sistemas de Óxido Nitroso Nota: Drag-Box suministra señales a masa de baja intensidad para la activación de sistemas de óxido nitroso. Como implicancia NO SE DEBEN conectar directamente las válvulas solenoides a las salidas NOS1/NOS2 de la Drag-Box. - Página 9 Manual de Instalación Drag-Box BT Paso 1: Pelar los cables NEGRO 1 mm² / GRIS de la Drag-Box, dejando al descubierto un tramo de cobre de 1 cm aproximadamente, dependiendo de las ventanas de óxido nitroso a utilizar. Luego suelde el cable con un extremo del pulsador/llave de habilitación.
-
Página 10: Programación
ROJO 1,5 mm², MARRON 1,5 mm² y NEGRO 1,5 mm². Si los led se encendieron apriete el pulsador de la Drag-Box y deberá apagarse el led verde. El led verde indica si las funciones se encuentran habilitadas o no. Para seguir con la prueba del equipo dejar el led verde encendido. -
Página 11: Enlaces De Descarga De Manuales Y Software
NARANJA, AZUL o VIOLETA y BLANCO de la Drag-Box. 4) Si todos los pasos anteriores fueron satisfactorios y desea cambiar la configuración del equipo, conecte la Drag-Box a su computadora y cambie los parámetros deseados por medio de la interfaz gráfica suministrada.
