Montaje
26
Tramos rectos de entrada y salida

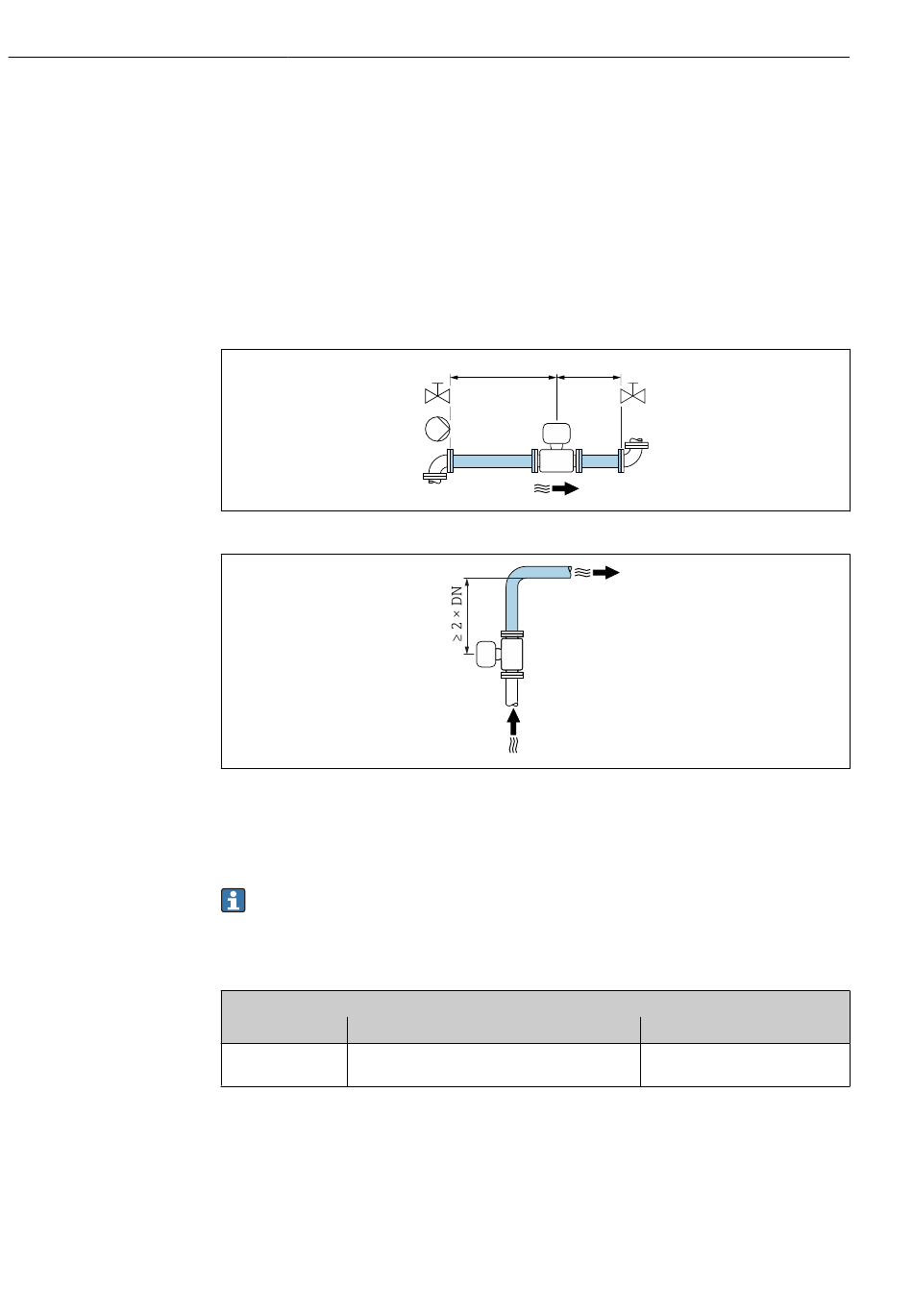

Instalación con tramos rectos de entrada y salida
La instalación requiere tramos rectos de entrada y de salida: equipos con el código de
producto para "Diseño", opción E y G.
Instalación con codos, bombas o válvulas
Para evitar que se genere un vacío y cumplir el nivel especificado de precisión, si es posible,
instale el equipo aguas arriba de los conjuntos que produzcan turbulencias (p. ej., válvulas,
secciones en T) y en un punto aguas abajo de las bombas.
Los tramos de entrada y de salida deben ser rectos y no presentar obstáculos.
Instalación sin tramos rectos de entrada y salida
Según el diseño del equipo y el lugar de instalación, los tramos rectos de entrada y salida se
pueden reducir u omitir por completo.
Error medido máximo
Si se instala el equipo con los tramos rectos de entrada y salida descritos, puede
garantizarse un error medido máximo de ±0,5 % de la lectura ±2 mm/s (0,08 in/s).
Equipos y opciones de pedido posibles
Código de producto para "Diseño"
Opción Descripción
C Brida fija, tubería de medición con estrechamiento,
tramos rectos de entrada/salida de 0 x DN
1) "Tubo de medición con estrechamiento" significa que la tubería de medición presenta una reducción del
diámetro interno. El diámetro interno reducido causa una mayor velocidad de flujo en el interior de la
tubería de medición.
Instalación antes o después de curvas
La instalación sin tramos rectos de entrada y salida es posible: equipos con el código de
producto para "Diseño", opción C.
Proline Promag W 800 Radiotelefonía móvil
≥ 5 × DN ≥ 2 × DN
Diseño
Tubo de medición con
estrechamiento
A0028997
A0042132
1)
