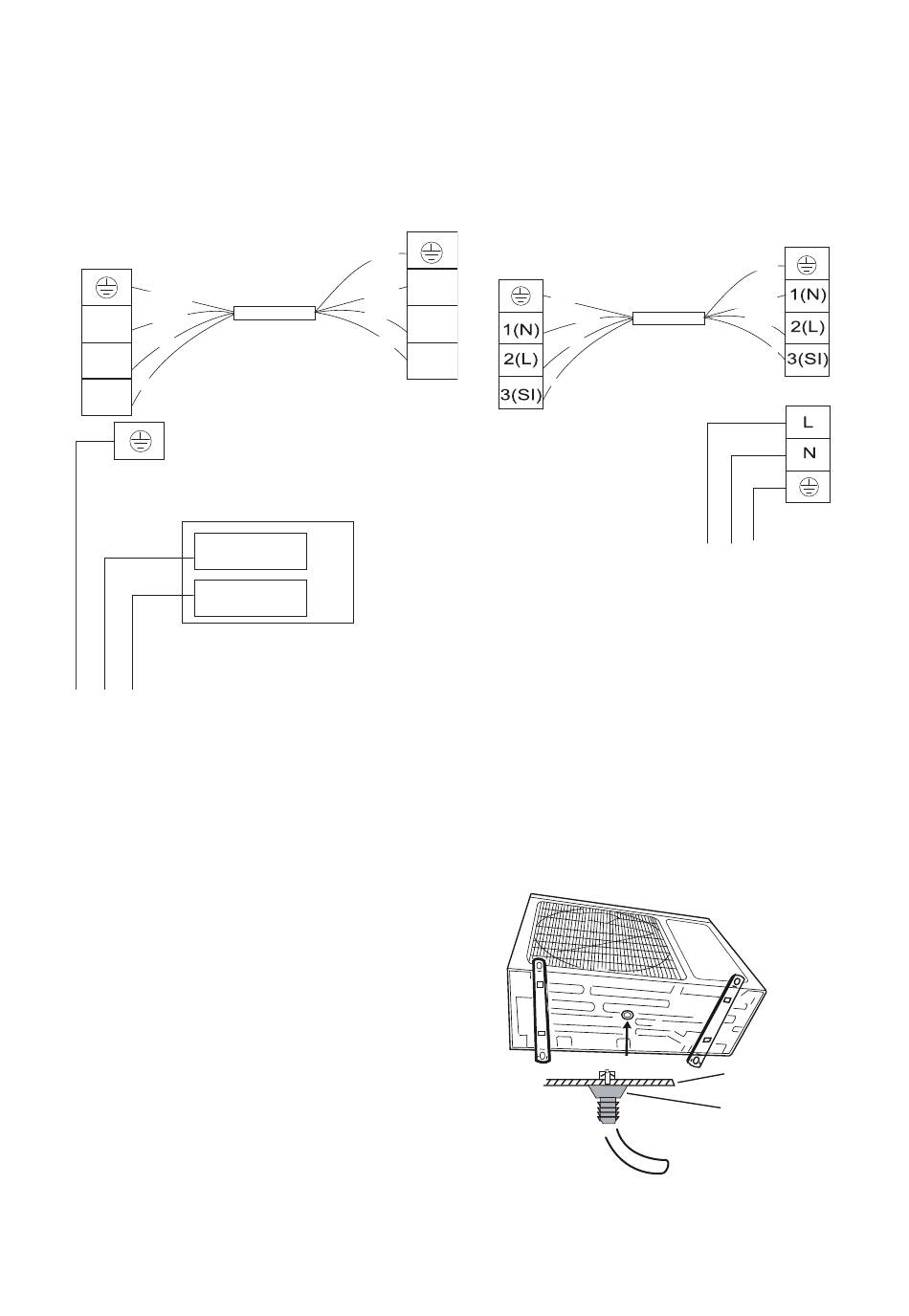

SCHEMA DI CABLAGGIO

• Modelli 9K/12K
Unità interna
Morsetto
Giallo-Verde
Blu (grigio)
1(N)
Cavo di alimentazione
Marrone
2(L)
Nero
3(SI)
Evaporatore
YE/GN Quadro comandi unità
BN
AC L-IN
BU
AC N-IN
Alimentazione elettrica
Nota:
Nei modelli 9k e 12k l'alimentazione è connessa dall'unità interna mediante una presa.
Nei modelli 18k e 24k l'alimentazione è connessa dall'unità interna mediante un interruttore.
INSTALLAZIONE DELL'UNITÀ ESTERNA
1. Installare l'attacco di scarico e il tubo flessibile
di scarico
La condensa viene scaricata dall'unità esterna
quando l'unità è in funzione in modalità
Riscaldamento. Per non disturbare i vicini e
rispettare l'ambiente, installare un attacco di scarico
e un tubo flessibile di scarico per canalizzare l'acqua
di condensa. Installare l'attacco di scarico sul telaio
dell'unità esterna, quindi collegare un tubo flessibile
di scarico all'attacco, come illustrato nella figura a
destra.
2. Installare e fissare l'unità esterna
Fissarla saldamente con bulloni e dadi su un
pavimento piano e robusto. Se si intende installare
l'unità a muro o sul tetto, assicurarsi di fissare
saldamente il supporto per evitare che l'apparecchio oscilli in seguito a intense vibrazioni o vento forte.
3. Connessione delle tubazioni dell'unità esterna
• Rimuovere i tappi dalle valvole a 2 e 3 vie.
• Collegare i tubi separatamente alle valvole a 2 e 3 vie, serrandoli alla coppia richiesta.
4. Connessione del cavo dell'unità esterna (vedere pagina precedente)
Unità esterna
Morsetto
Giallo-Verde
1(N)
Blu (grigio)
Marrone
2(L)
Nero
3(SI)
interna
• Modelli 18K/24K
Unità esterna
Morsetto
Giallo-Verde
Blu (grigio)
Marrone
Nero
169
Unità interna
Morsetto
Giallo-Verde
Blu (grigio)
Marrone
Cavo di
alimentazione
Nero
BN
BU
YE/GN
Alimentazione elettrica
Telaio
Attacco di scarico
Tubo flessibile di scarico
(preparato dall'utente)
