KROHNE MAC 100 Inicio Rápido

Quick Start

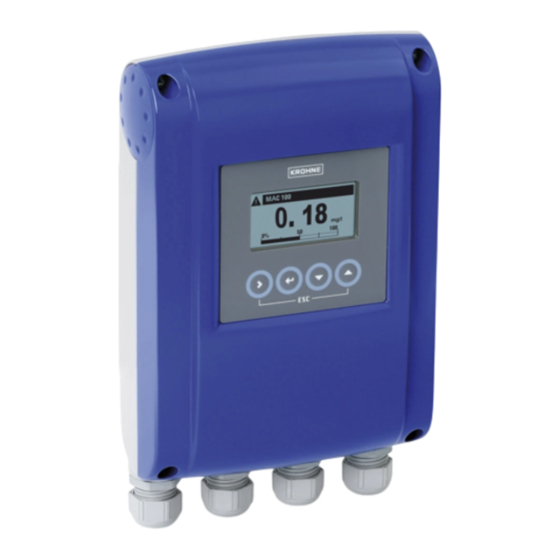

MAC 100
Convertidor multiparámetro
La instalación, ensamblaje, puesta en marcha y mantenimiento sólo pueden ser realizados por personal
entrenado. Compruebe la placa de identificación para conocer las condiciones de funcionamiento correctas.
No instale ni accione nunca el equipo en áreas potencialmente explosivas: esto podría provocar una
explosión que puede causar lesiones mortales.
El operador es el único responsable del uso de este equipo por lo que concierne a la idoneidad, el uso
previsto y la resistencia a la corrosión de los materiales utilizados con los líquidos medidos.
1 Instalación
 Marque los orificios con un rotulador adecuado.
Taladre los 3 orificios y fije firmemente el equipo a la pared
Montaje en pared de varios equipos (aluminio fundido)
03/2022 – 4009280301 - QS MAC 100 R01 es
Para la configuración inicial, le recomendamos encarecidamente consultar también los manuales correspondientes.
Montaje en pared de varios equipos (acero inoxidable)
2 Conexión eléctrica
Peligro:
Todo el trabajo relacionado con las conexiones eléctricas sólo se puede llevar a cabo con la alimentación
desconectada. Tome nota de los datos de voltaje en la placa de identificación.
Siga las regulaciones nacionales para las instalaciones eléctricas.
Apertura del alojamiento
[mm] ["]
∅6,5 ∅0,26
a
b 87,2 3,4
Compartimento de terminales
c 241 9,5
d 310 12,2
e 257 10,1
[mm] ["]
∅6,5 ∅0,26
a
b 40 1,6
c 268 10,5
d 336 13,2
e 257 10,1
Afloje los tornillos de la tapa ,
levante la tapa por arriba y por
abajo simultáneamente  y
deslícela hacia atrás . Ahora tiene
acceso al compartimento de
terminales .
 Cubierta del terminal de alimentación
 Cubierta del terminal de salidas de relé
 Terminal de salida de corriente
 Protección de los terminales
 Terminales de entrada de sensor A
 Terminales de entrada de sensor B
 Posibilidad de conectar una puesta a
tierra funcional (válido sólo para la
versión de 24 V)
 Prensaestopas
1
