18
es | Instalación
4.6
Toma de tierra y mallado
El punto de toma de tierra principal del controlador se conecta al pin 2 del conector de la
fuente de alimentación.
Si desea obtener información sobre estas conexiones, consulte Diagramas de conexión,
Página 48 .
Una buena opción consiste en proteger todos los cables con señales de nivel bajo.
El controlador le permite crear un punto central de toma de tierra o protección, simplemente
mediante la configuración de determinados puentes. Configure estos puentes solo si la toma
de tierra o el mallado no se obtienen por otros medios.
Aviso!
i
Riesgo de funcionamiento incorrecto
Asegúrese de que no se formen bucles a tierra.
Aviso!
De forma general se aplican las siguientes condiciones:
i
Si los dispositivos tienen sus propias fuentes de alimentación, el mallado se aplica a un solo
lado. El extremo libre debe estar aislado para evitar conexiones involuntarias.
Si un dispositivo es alimentado a través de otro, el cable mallado debe aplicarse a ambos
lados.
4.6.1
Toma de tierra para la interfaz del host
A

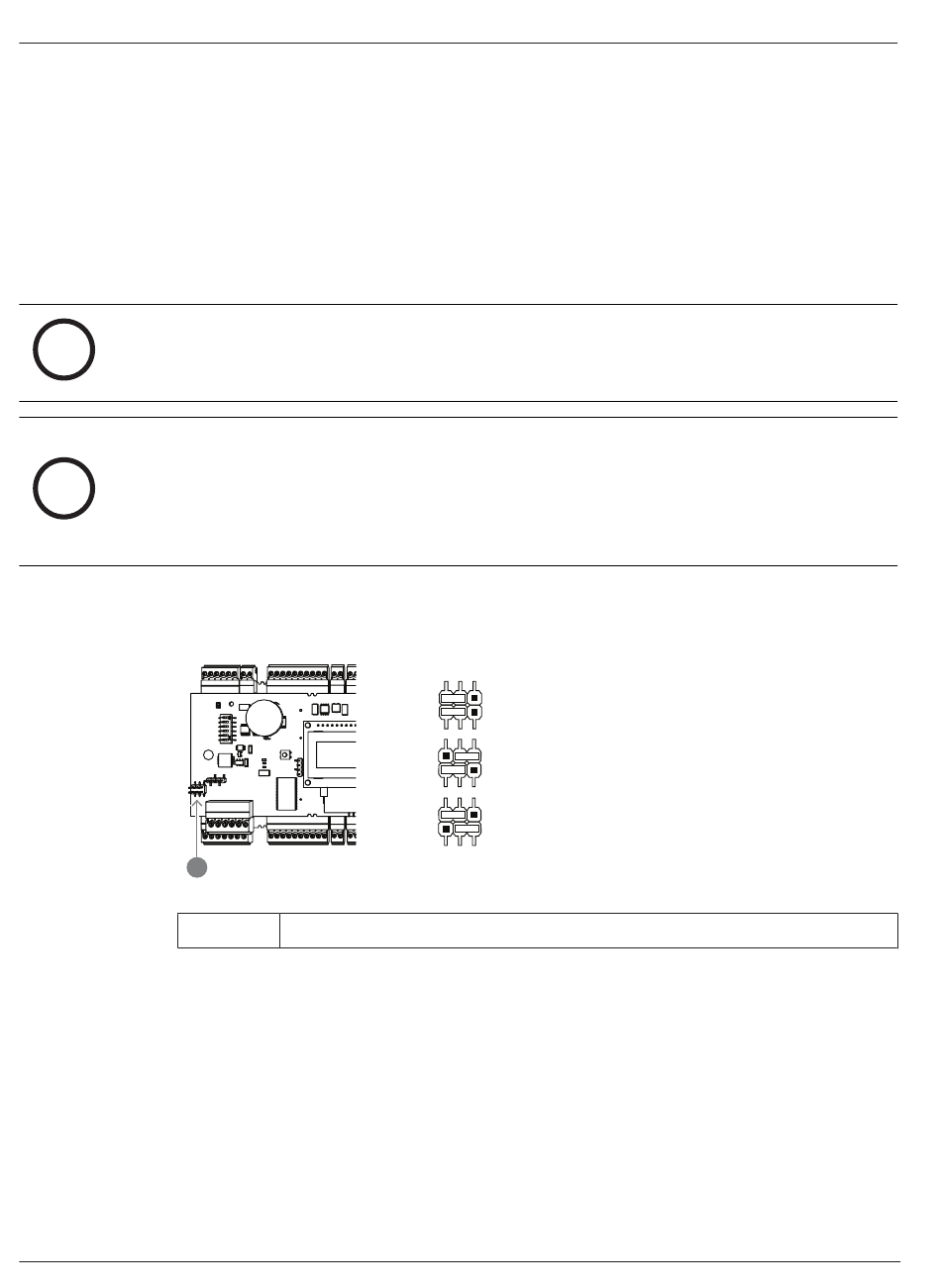

Figura 4.5: Ubicación de la interfaz de host de RS-485 del puente con toma de tierra
La toma de tierra interna del controlador siempre va conectada a la toma de tierra del host de
RS485.
La configuración del puente A1 muestra los ajustes de fábrica.
El puente JP1 conecta la toma de tierra interna del controlador a la toma de tierra de la
interfaz de host de RS-485.
El puente JP2 controla la toma de tierra de señal.
Ajustes para el puente JP1:
Si el conductor de toma de tierra y la malla del host no están conectados y:
–
–
Ajustes para el puente JP2:
2022-03 | V03 |
A1
Estado de entrega
no existe línea compartida, se establece el puente JP1 (= A2)
existe una línea compartida, el puente JP1 se establece solo en el primer dispositivo
(= A2)
Manual de instalación
A 1:
A 2:
JP1
JP2
A 3:
JP1
JP2
Access Modular Controller 2
Bosch Security Systems B.V.
