Access Modular Controller 2
4.12
Conexión de las salidas de relé
Para accionar cerraduras o sistemas de alarma, el AMC2 dispone de ocho salidas de relé. Las
salidas se conectarán a los conectores atornillados de 3 patillas S5, S6, S10, S11, S17, S18,
S22 y S23.
Si desea obtener información sobre estas conexiones, consulte Diagramas de conexión,
Página 48 .

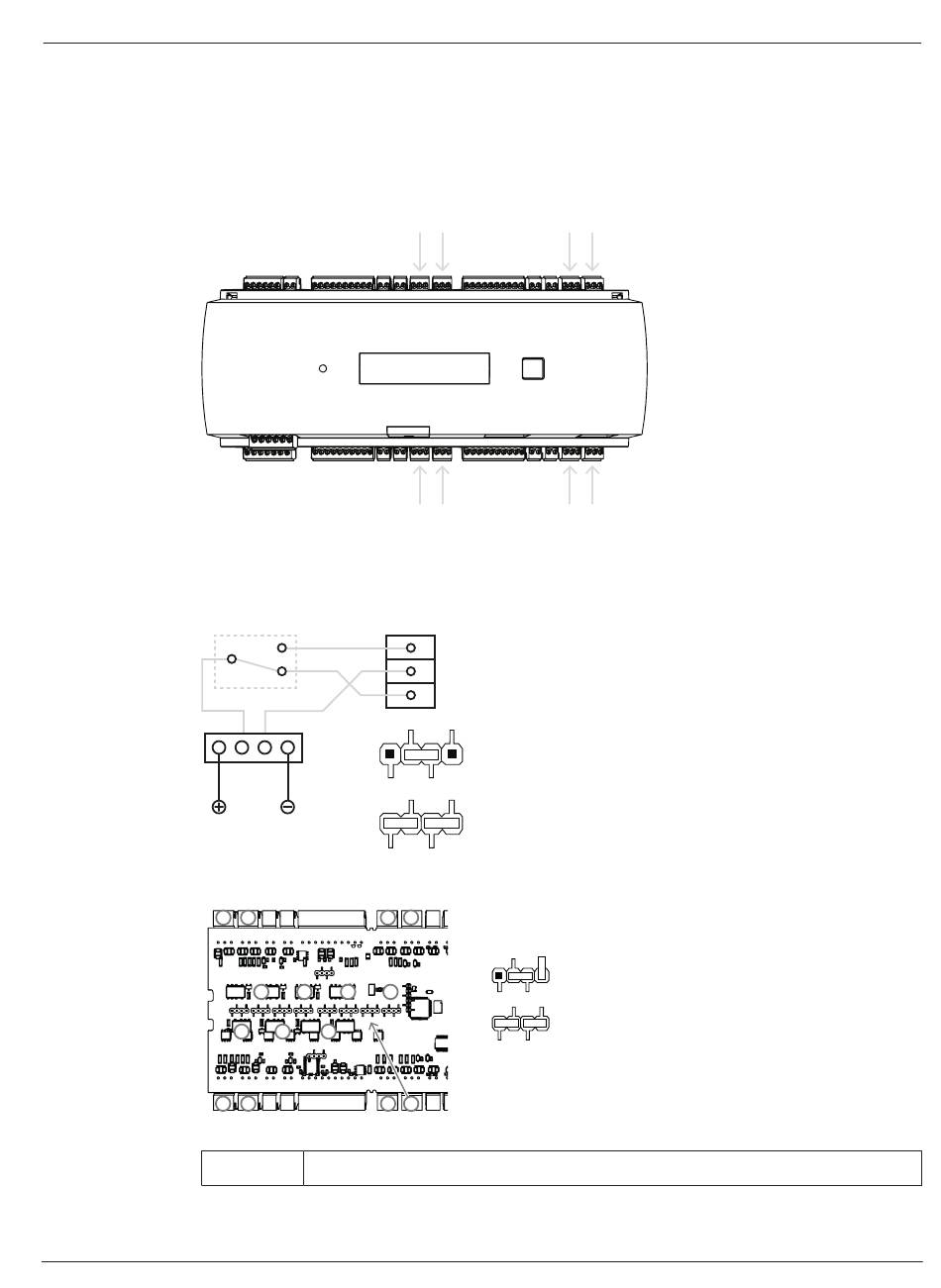

Figura 4.18: Ubicación de los conectores de salida del relé
De forma predeterminada, las salidas de relé están conectadas como contactos flotantes (E1).
Sin embargo, es posible conectar la tensión interna 12/24 V del AMC2 a cada salida de relé
(E2) para controlar los consumidores externos.
Figura 4.19: Configuración del modo de relé
8
4
Figura 4.20: Ubicación de los puentes de la salida de relé (parte inferior)
Bosch Security Systems B.V.
E 1:
E 2:
7
6
5
5
8
7
6
4
3
2
2
1
3
E1
Estado de entrega
Manual de instalación
NO
C
NC
E 1:
E 2:
Instalación | es
29
2022-03 | V03 |
