Interfaz RS-485 para lectores de tarjetas
El AMC2 proporciona cuatro puertos para conectar un máximo de ocho lectores con interfaces
RS-485.
Cada interfaz se conecta mediante un tornillo enchufable de 10 patillas.
Si desea obtener información sobre estas conexiones, consulte Diagramas de conexión,
Página 48 .

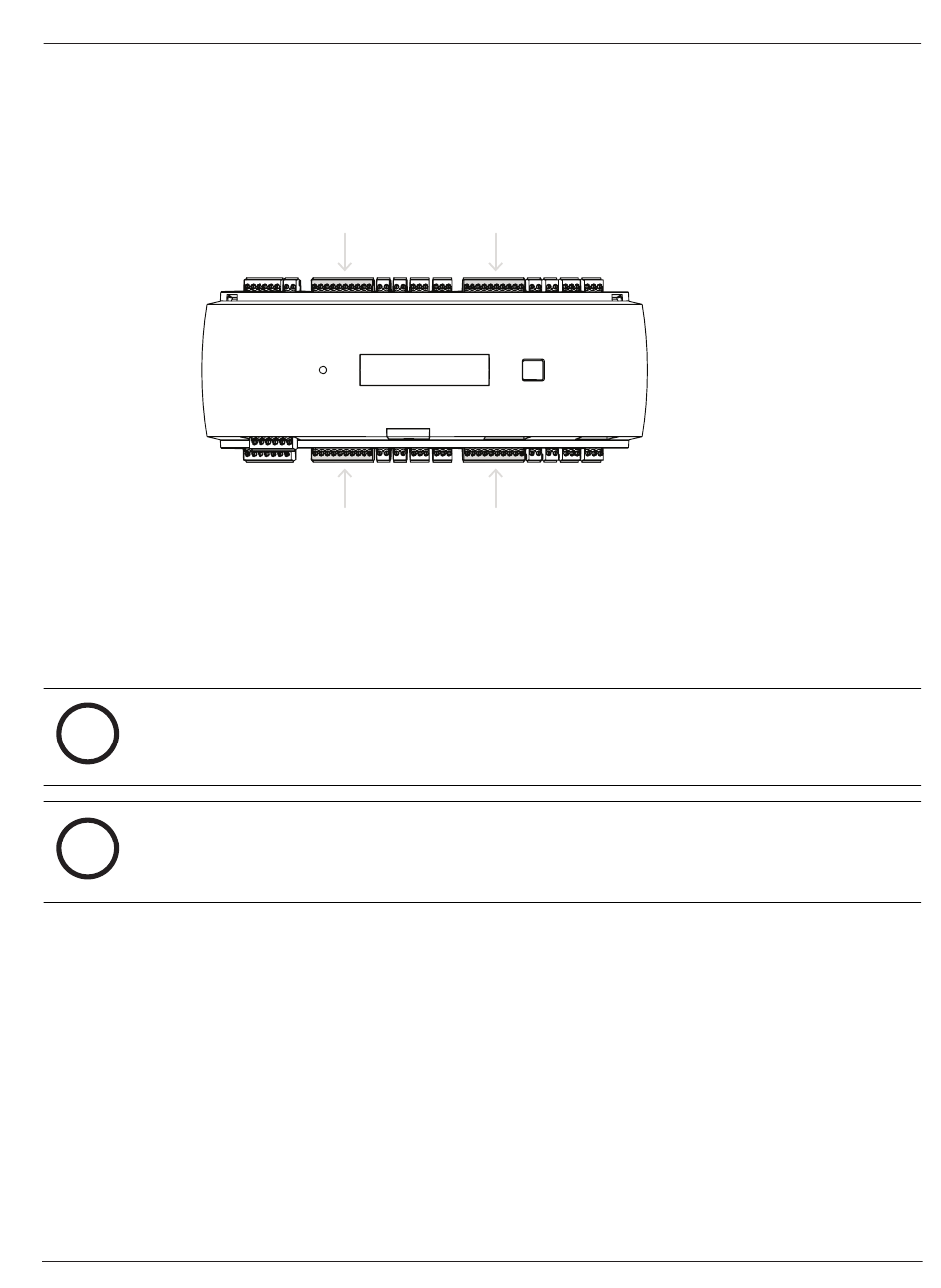

Figura 4.17: Ubicación de las interfaces RS485 para lectores
Las interfaces 1 y 2 crean un bus (bus 1) para su uso, al igual que las interfaces 3 y 4 (bus 2).
Las ocho lectores posibles se pueden conectar a cualquier bus con cualquier combinación. No
obstante, en un controlador, las direcciones de las lectores deben ser únicas.
La tensión en la interfaz es igual a la tensión de entrada del controlador.
Para obtener más información sobre la conexión de la interfaz RS-485, consulte los Diagramas
de conexión, Página 48 .
Aviso!
i
Si el consumo de corriente de la interfaz es mayor que 1,5 A, cambie la distribución hacia las
otras interfaces o utilice una fuente de alimentación externa para la lectora.
Aviso!
i
Daños en el dispositivo debido a una tensión incorrecta
Asegúrese de que las lectoras admitan la misma tensión que la unidad de alimentación
conectada al AMC. Las lectoras que no admitan la misma tensión se dañarán.
Consulte
–
4.11.1
Condiciones del sistema de bus de datos RS-485
Para un sistema de bus RS-485 se aplican las condiciones siguientes:
–
–
–
–
–
–
–
Bosch Security Systems B.V.
3
BUS 2
BUS 1
1
Diagramas de conexión, Página 48
Un sistema de bus consta de una línea de bus y una o más ramas.
Las longitudes de cable que sobrepasen los 100 m (300 pies) deben instalarse como
líneas de bus.
Las ramas son conexiones derivadas de una línea de bus.
Los dispositivos periféricos son lectores de tarjetas conectadas al AMC2.
La longitud máxima del cable de una línea de bus no debe sobrepasar los 1200 m (4000
pies).
La longitud del cable de las ramas no debe sobrepasar los 100 m (330 pies).
Para el cableado del sistema de bus utilice cable de par trenzado.
Manual de instalación
4
