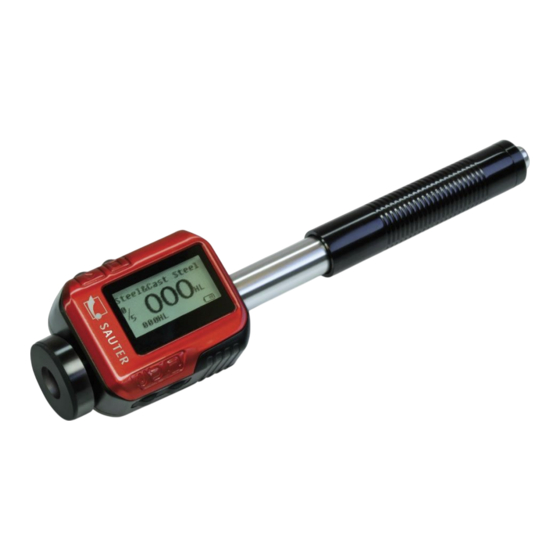

- Página 1 Sauter GmbH Ziegelei 1 Tel. : +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 Correo electrónico: info@kern- Internet: www.sauter.eu sohn.com Instrucciones de uso Durómetro móvil Leeb SAUTER HN-D Versión 2.0 04/2020 MEDICIÓN PROFESIONAL HN-D-BA-es-2020...
-
Página 2: Tabla De Contenido
V. 2.0 04/2020 Instrucciones de uso Durómetro móvil Leeb Gracias por adquirir el comprobador de impacto digital móvil Leeb de SAUTER. Esperamos que esté muy satisfecho con la alta calidad de este dispositivo y su amplia funcionalidad. Estamos a su disposición para cualquier pregunta, deseo o sugerencia. -
Página 3: Antes De La Puesta En Marcha
La moderna electrónica con funciones de ahorro de energía garantiza una larga vida útil del durómetro. Figura La pantalla LCD muestra cómo está configurado el HN-D para la prueba. Varias teclas de función permiten cambiar rápidamente los ajustes de la prueba. No es posible que HN-D-BA-es-2020... -
Página 4: Valor De Dureza "L
C, B, Shore D). Esto permite convertir los valores L en los otros valores de dureza correspondientes. Con el durómetro HN-D, estos valores de dureza se pueden mostrar directamente en las escalas de dureza HRC, HRB, HB, HV, HSD en la pantalla. -
Página 5: Uso: Industrias Primarias
- Cargador: DC 5V/500mA o conector USB - Tiempo máximo de funcionamiento continuo: aproximadamente 16 horas - Temperatura de funcionamiento: de -1 0°Ca +60°C - Humedad: del 5% al 95%. - Dimensiones: 147 x 35 x 22 mm - Peso: 63 g HN-D-BA-es-2020 HN-D-BA-es-20205... -
Página 6: Vista Del Dispositivo
Debe comprobarse de antemano si se han suministrado correctamente todos los accesorios. Las distintas piezas disponibles opcionalmente pueden adquirirse en cualquier momento en SAUTER GmbH. Sólo deben utilizarse con los dispositivos aprobados. Esto podría causar problemas con otros dispositivos de medición y los costes de reparación no pueden ser cubiertos por la garantía. -
Página 7: Pantalla Lcd
Si se cambia el grupo de materiales, el contador de rebotes vuelve a empezar en "0". Escala de dureza En el modo de medición, pulse la tecla dos veces, entonces el campo de la escala de dureza se ilumina. Ahora se puede seleccionar la escala de dureza deseada con HN-D-BA-es-2020 HN-D-BA-es-20207... - Página 8 La tecla puede utilizarse para buscar el grupo seleccionado. Pulsando la tecla se puede buscar el siguiente grupo y con la tecla el anterior. Pulsando la tecla , se pasa al menú anterior. HN-D-BA-es-2020...
- Página 9 , se pueden ver las 5 mediciones de prueba una tras otra y se pueden borrar las mediciones defectuosas con la tecla Pulse la tecla para ajustar el valor estampado en el bloque de prueba: primero se ilumina el paso de 100 dígitos. HN-D-BA-es-2020 HN-D-BA-es-20209...
-
Página 10: Formato De Los Datos Almacenados
El HN-D puede almacenar 500 datos de medición. Si el número de pruebas es mayor, la última medición se coloca en la primera posición y, por tanto, se elimina la primera posición anterior. -
Página 11: Apagado Automático
Antes del primer uso y antes de que se agote la tensión de las baterías, éstas deben cargarse. Para ello, conecte el HN-D y el cargador mediante el cable USB y, a continuación, conecte el cargador a la toma de corriente para iniciar el proceso de carga. -
Página 12: La Prueba De Resistencia
6) Si la superficie del material a ensayar no es horizontal, el radio de curvatura de la superficie debe ser mayor que 30 mm . Se debe seleccionar un anillo estabilizador adecuado y fijarlo al captor de rebote. HN-D-BA-es-2020... -
Página 13: Problemas Y Búsqueda De Soluciones
La moderna electrónica con características básicas de ahorro de energía garantiza la larga vida útil del HN-D. La gran pantalla LCD muestra siempre la configuración del aparato para las pruebas. Las teclas de función variable permiten cambiar rápidamente las variables de influencia general. -
Página 14: Apéndice 1 Control Diario
Póngase en contacto con nosotros de antemano y envíenos la unidad para su revisión. Apéndice 1 Control diario El bloque de prueba disponible opcionalmente se utiliza generalmente para calibrar el durómetro. La desviación de la medición y la reproducibilidad del durómetro HN-D deben estar en el rango de la siguiente tabla: Alineación... -
Página 15: Apéndice 3 Rango De Medición Y Rango De Conversión
Acero inoxidable 85-802 85-655 19.6-62.4 46.5-101.7 Hierro fundido gris 63-336 Fundición dúctil 140-387 Aleación aluminio 19-164 23.8-84.6 fundido Aleación de Cu-Zn (latón) 40-173 13.5-95.3 Aleación Cu-Sn 60-290 (bronce) Cobre 45-315 Acero forjado 83-976 142-651 19.8-68.5 59.6-99.6 26.4-99.5 HN-D-BA-es-2020 HN-D-BA-es-202015... - Página 16 DIN 50156 (2007), ASTM A956 (2006), GB/T 17394 (1998), JB/T 9378 (2001), JJG 747 (1999), DGZfP Guideline MC 1 (2008), VDI/VDE Guideline 2616 Paper 1 (2002), ISO 18625 (2003), CNAL T0299 (2008), JIS B7731 (2000). Anotación: Para ver la declaración CE, haga clic en el siguiente enlace: https://www.kern-sohn.com/shop/de/DOWNLOADS/ HN-D-BA-es-2020...
