2

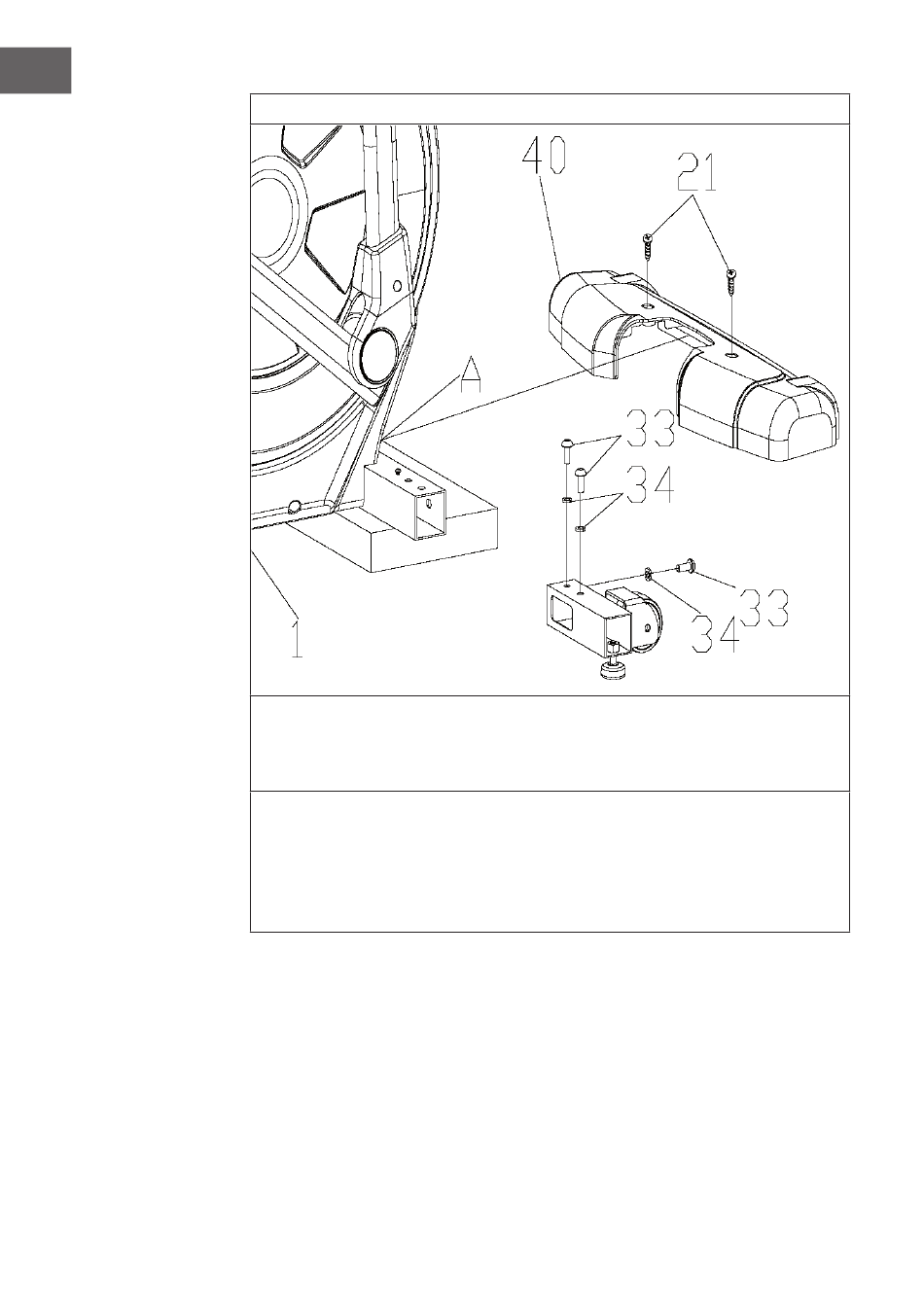

Como se muestra en la figura, la estructura principal (1) está protegido con material
envolvente (A) y los tornillos (33+34), que están prefijados a los conectores de
la izquierda y de los tubos del pie derecho delante y el tornillo superior (21) de la
estructura principal se deben retirar para el montaje.
Introduzca el conector tubo del pie derecho (3) en el cuadrado correspondiente de
la estructura principal (1) y fíjelo con tres M8*20 tornillos octogonales (33) y ocho
juntas elásticas (34). El otro lado se fija de la misma manera. Retire los envoltorios (A)
de debajo de la estructura principal (1). Cubra la cubierta delantera (40) en la sujeción
cuadrada de la parte frontal de la estructura principal (1). Asegúrela con dos 4.2*19
tornillos de estrella (21).
