Liquiline Control CDC90
Conexión del cable de comunicación del conmutador de Ethernet a la unidad de control
neumático
El cable de Ethernet para la comunicación interna entre el conmutador de Ethernet y la
unidad de control neumático viene ya cableado de fábrica.

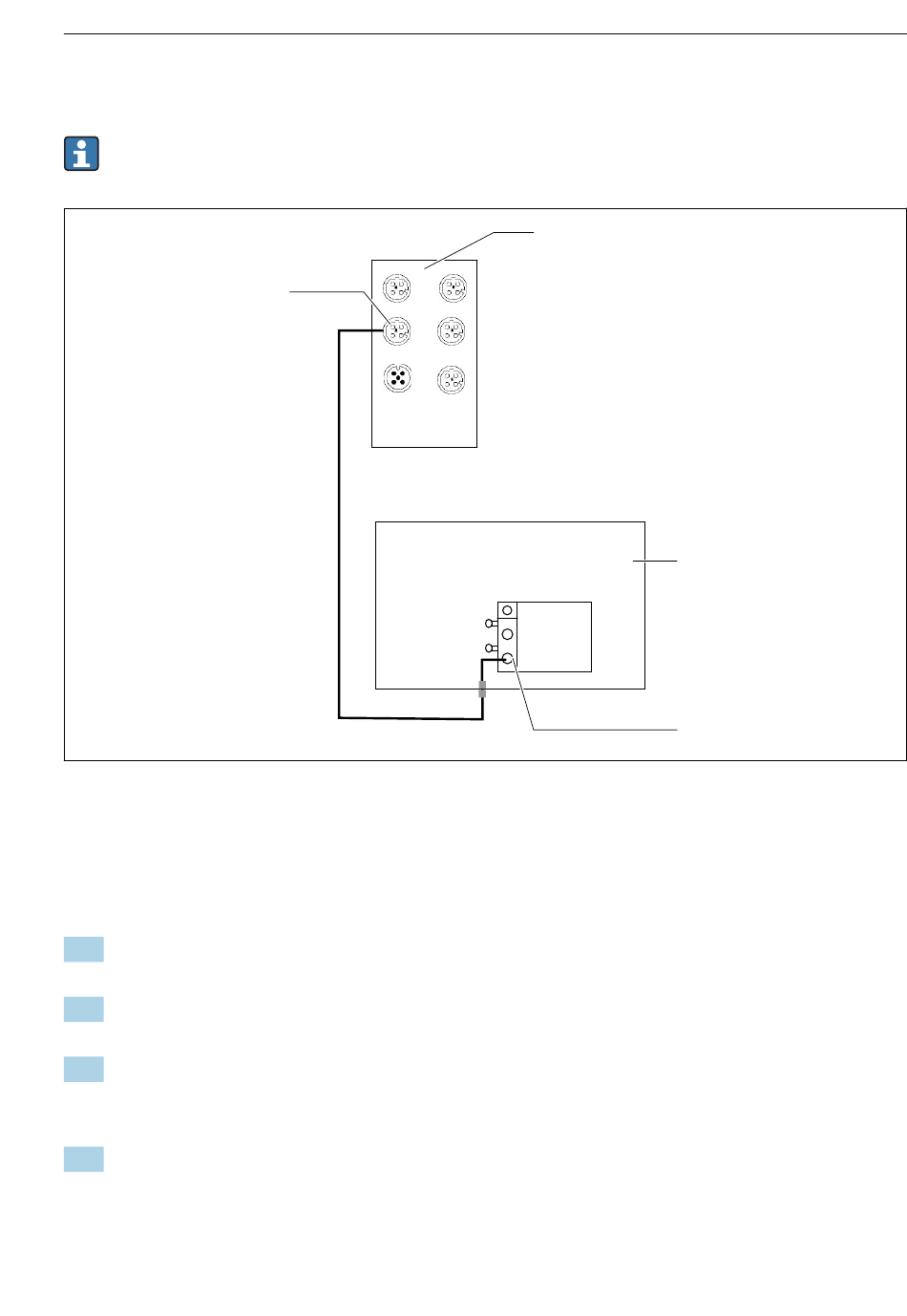

 37 Cableado del conmutador de Ethernet en la interfaz de bus de campo
1 Conexión al conmutador de Ethernet
2 Conmutador de Ethernet
3 Unidad de control neumático
4 Interfaz de bus de campo IN1 del nodo de bus
1. Conecte el cable de comunicación (W22) en el conmutador de Ethernet (2) con la
conexión (1).
2. Conecte el cable W22 al prensaestopas "4" de la unidad de control neumático (3) desde
debajo.
3. Conecte el cable W20 en la unidad de control neumático (3) al prensaestopas "4" desde
el interior.
 Los cables W22 y W20 forman un puente.
4. Conecte el cable W20 en la unidad de control neumático (3) a la interfaz de bus de
campo IN1 del bus de nodo (4).
Endress+Hauser
1
W22
W20
2
3
4
Conexión eléctrica
A0033473
