Conexión eléctrica
Monitorización de la posición del portasondas
 40 Control de aire comprimido CPA471/472/472D/475
‣
Conecte las conexiones correspondientes a la señal de realimentación de posición en la
unidad de control neumático de la manera siguiente:
Conexión en el terminal de la interfaz de salida en la unidad de control neumático
Terminal de interfaz de salida T1,
parte inferior
Pin 1
Pin 2
Terminal de interfaz de salida T2,
parte inferior
Pin 1
Pin 2

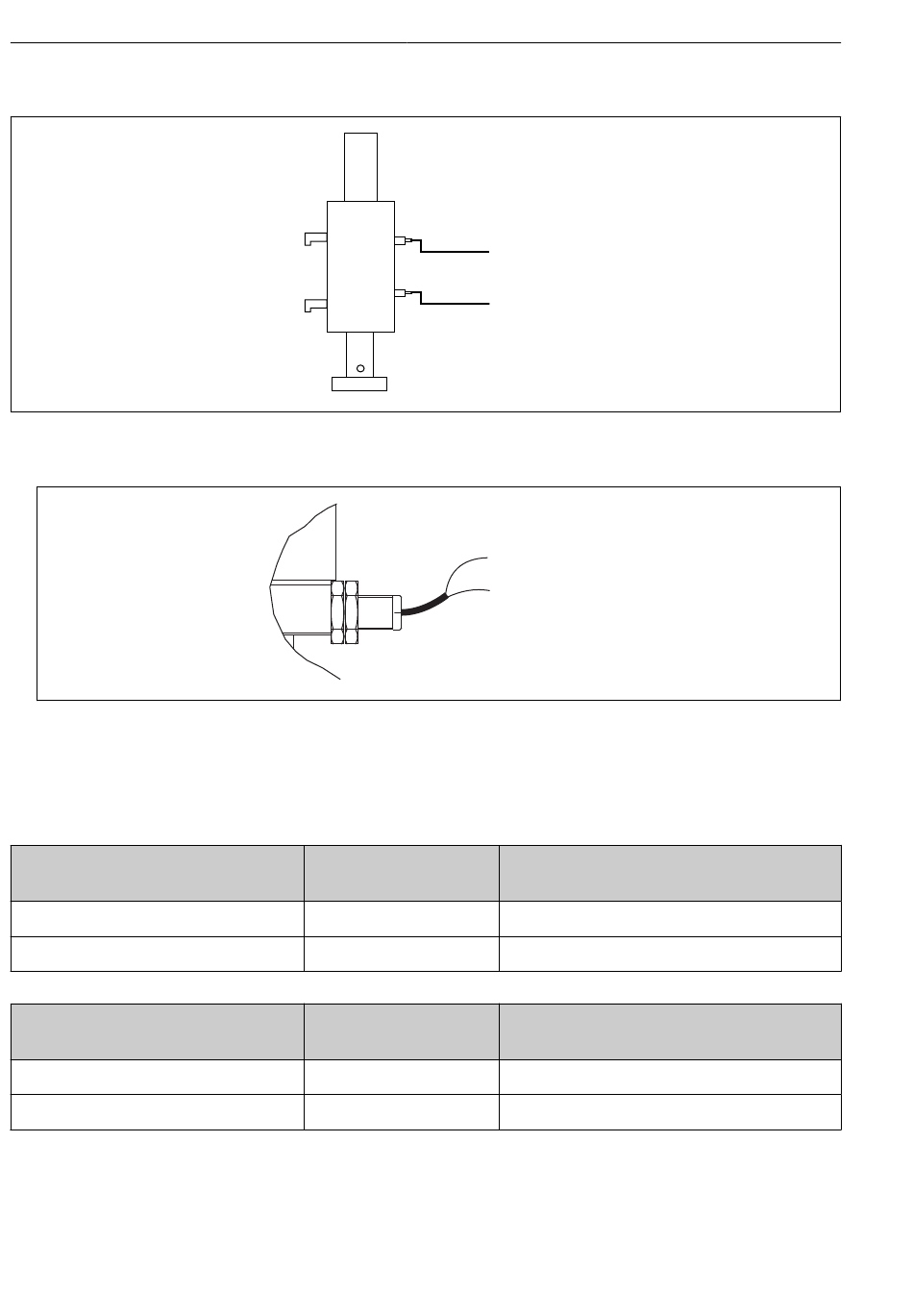

Cleanfit CPA473/474
Los portasondas con interruptores neumáticos de posición límite deben convertirse en
interruptores eléctricos de posición límite.
58
Hilo del cable
W26, BN
W26, BU
Hilo del cable
W25, BN
W25, BU
W26
W25
BN Ö L+ (1)
BU Ö L- (2)
Función
Interruptor de posición límite superior
Interruptor de posición límite superior
Función
Interruptor de posición límite inferior
Interruptor de posición límite inferior
Liquiline Control CDC90
A0032747
A0044165
