Integración en el sistema

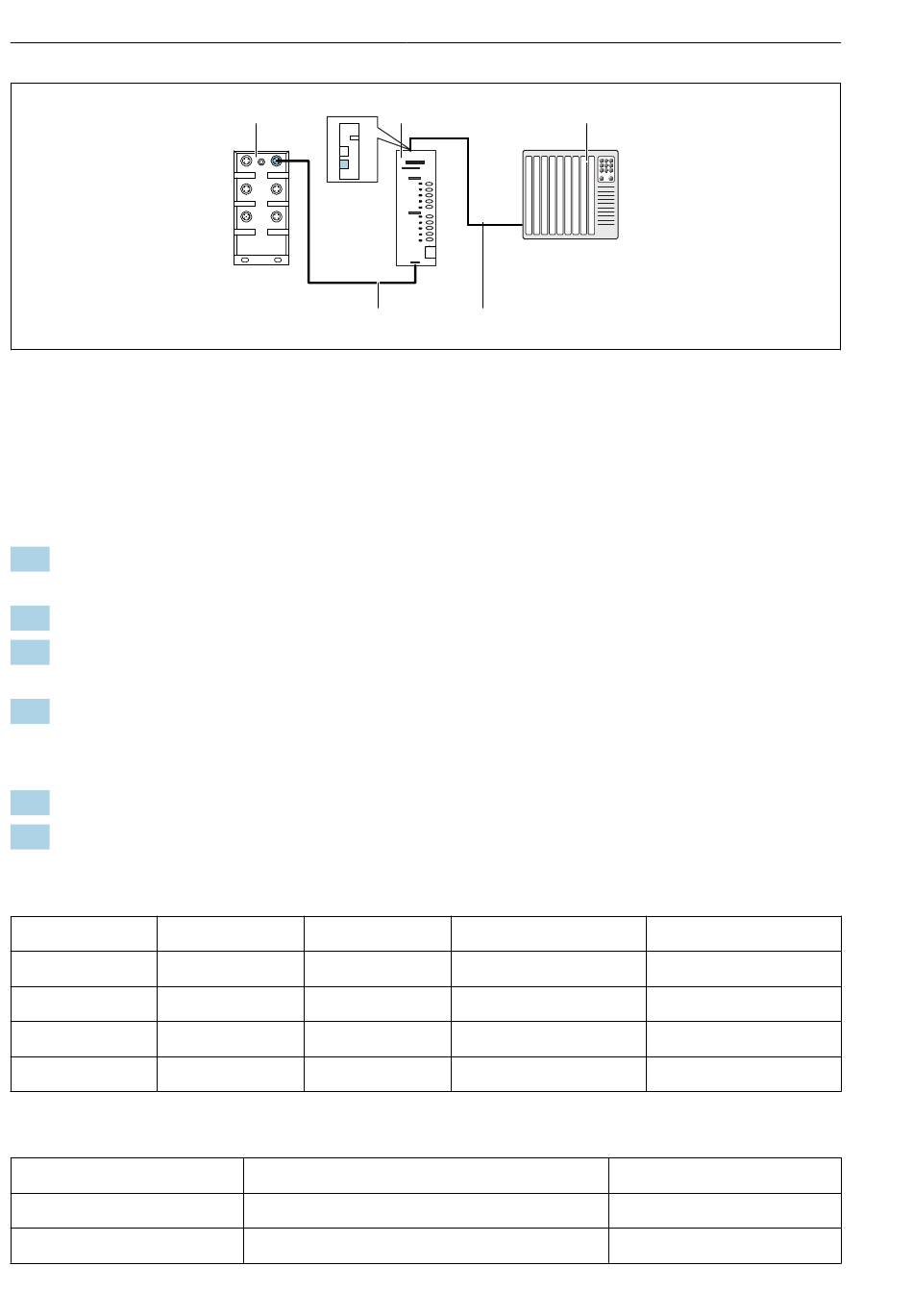

 48 Conexión de comunicación EtherNet/IP
1 Conmutador Ethernet en CDC90
2 Gateway
3 Sistema de control distribuido DCS
4 Cable Ethernet, comunicación CDC90/puerta de enlace
5 Conexión de comunicación, puerta de enlace / sistema de control distribuido DCS
1. Para conectarse al CDC90, conecte el cable Ethernet (4) en la parte inferior de la puerta
de enlace.
2. Conecte la pieza del extremo al conmutador Ethernet (1).
3. Para la conexión con el DCS, conecte el cable de comunicación (5) en la parte superior de
la puerta de enlace.
4. Conecte la pieza final con el DCS (3).
Conexión Modbus TCP con el conmutador de Ethernet
1. Para conectarse al CDC90, conecte el cable Ethernet con el conmutador de Ethernet.
2. Conecte la pieza final con el DCS.
Asignación del cable de Ethernet
RJ45 Cable estánd.
1 Ámbar
2 Ámbar/blanco
3 Verde
4 Verde/blanco
Asignación de la conexión M12
M12
1
2
72
2
1
4
TxD-
TxD+
RxD-
RxD+
Amarillo
Blanco
3
5
Cable ind.
Ámbar
Amarillo
Azul
Blanco
M12
1
2
Liquiline Control CDC90
A0044819
M12
3
1
4
2
