MANUAL DE INSTALACIÓN
La caldera Arte es conforme a los requisitos esenciales de las siguientes Directivas:
-
Directiva gas 90/396/CEE
-
Directiva Rendimientos 92/42/CEE
-
Directiva Compatibilidad Electromagnética 89/336/CEE
-
Directiva baja tensión 73/23/CEE
por lo tanto es titular de la marca CE
La instalación del aparato tiene que ser realizada por personal capacitado según
la normativa vigente.

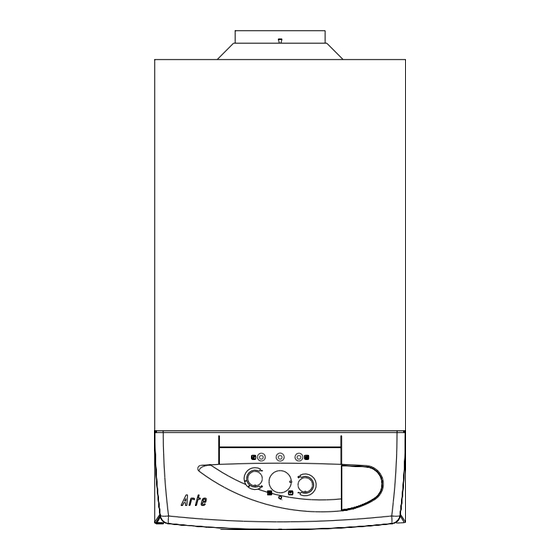

Arte C.A.I. es una caldera mural de tipo B11 BS para la calefacción y la producción
de agua caliente sanitaria de 24 kW.
Este aparato no puede ser instalado en locales destinados a dormitorio, baño,
ducha o donde haya chimeneas abiertas sin flujo de aire propio.
ARTE 24
caldaie
C.A.I.
Publicidad
Manuales relacionados para Beretta ARTE 24 C.A.I.
Resumen de contenidos para Beretta ARTE 24 C.A.I.
- Página 1 MANUAL DE INSTALACIÓN ARTE 24 C.A.I. La caldera Arte es conforme a los requisitos esenciales de las siguientes Directivas: Directiva gas 90/396/CEE Directiva Rendimientos 92/42/CEE Directiva Compatibilidad Electromagnética 89/336/CEE Directiva baja tensión 73/23/CEE por lo tanto es titular de la marca CE La instalación del aparato tiene que ser realizada por personal capacitado según la normativa vigente.
-
Página 2: Instalación De La Caldera
INSTALACIÓN DE LA CALDERA Las medidas se expresan en mm Para una correcta instalación, hay que tener en cuenta que: - la caldera no se tiene que poner encima de una cocina o de cualquier otro aparato de cocción; - hay que respetar los espacios mínimos para las operaciones de mantenimiento. - Página 3 El cable de alimentación se suministra con la caldera: - pasar el posible cable del termostato ambiente TA, por el correspondiente pasacable; - para conectar el termostato ambiente referirse al esquema de la fig. 5. Tener en cuenta que los cables del termostato ambiente deben soportar 230 V;...
-
Página 4: Esquema Eléctrico De Cableado (Fig. 6) Y Esquema Funcional (Fig. 7)
ESQUEMA ELÉCTRICO DE CABLEADO (fig. 6) Y ESQUEMA FUNCIONAL (fig. 7) azul marrón amarillo-verde negro negro azul rosa marrón fig. 6 fig. 7 Puente selección timer Bomba on-off Presostato agua Puente selección MTN-GPL P1 san Potenciometro selección temperatura sanitario CM3: Puente para eliminar el apagado del quemador en función P2 selet Selector apagado/reset –... -
Página 5: Llenado Y Vaciado De Los Circuitos
LLENADO Y VACIADO DE LOS CIRCUITOS Nos basaremos en los componentes que aparecen en la figura 8. Una vez efectuado las conexiones hidráulicas, se puede proceder a cargar de agua el circuito de calefacción. Esta operación debe ser realizada con el circuito en frío, realizando las siguientes operaciones: - abrir el tapón del purgador automático unas 2 o 3 vueltas. -
Página 6: Datos Técnicos
DATOS TÉCNICOS Potencia máxima nominal calefacción/sanitario 26,7 kcal/h 22.950 Potencia máxima útil calefacción/sanitario 24,1 kcal/h 20.700 Potencia mínima nominal calefacción 10,4 kcal/h 8.950 Potencia mínima útil calefacción kcal/h 7.500 Potencia mínima nominal sanitario 10,4 kcal/h 8.950 Potencia mínima útil sanitario kcal/h 7.500 Potencia eléctrica... -
Página 7: Elementos Funcionales De La Caldera
Gas lícuado Gas natural butano propano DATOS COMBUSTION (G 20) (G 30) (G 31) Indice de Wobbe inferior (a 15°C-1013 mbar) ..MJ/m 80,58 45,67 70,69 Poder calorífico inferior MJ/m 34,02 116,09 MJ/kg 45,65 46,34... -
Página 8: Advertencias Generales
INSTRUCCIONES PARA EL USUARIO ARTE Estimado Cliente: Para que se familiarice con su nueva caldera y hacerle apreciar con la máxima satisfacción las ventajas de la calefacción autónoma y de la producción instantánea de agua caliente, le rogamos lea detenidamente este manual que le permitirá utilizar correctamente su nuevo aparato y realizar un correcto mantenimiento. - Página 9 PANEL DE MANDOS Led luminoso amarillo Posición invierno Selector de funcionamiento Posición verano Led luminoso verde Posición apagado/desbloqueo anomalía Led luminoso rojo Termohidrómetro Regulación temperatura agua calefacción Regulación temperatura agua sanitaria fig. 1 ENCENDIDO - Abrir la llave de gas situada debajo de la caldera. - Colocar el selector de funcionamiento (C) en invierno (B) o verano (D), según el tipo de funcionamiento elegido.
- Página 12 El Teléfono de Atención al Cliente en España es 902 446 446 La Firma Beretta en su constante mejora del producto, se reserva la posibilidad de modificar los datos de esta documentación en cualquier momento sin previo aviso. La presente documentación solo tiene carácter informativo y no puede ser considerado como contrato, ni confrontación a terceros.
