6) La curva promedio flotante (FAC) se representa también mediante una línea punteada.
7) La calidad de un eco es la distancia existente (en dB) entre el pico del eco y la curva promedio flotante (FAC).
Endress + Hauser
7.3 Presentación de curva envolvente
La señal de medida puede examinarse utilizando la presentación de la curva envolvente. La curva
envolvente permite ver si hay ecos de interferencia y si han podido suprimirse del todo aplicando la
supresión de ecos de interferencia.
La curva envolvente puede visualizarse en el módulo de indicación y operación del Prosonic S o
mediante el "ToF Tool - paquete FieldTool".
7.3.1 Visualización de la curva envolvente en el módulo de indicación
1. Vaya al submenú "información sistema".
2. Seleccione el submenú "curva envolvente".
3. En el caso de instrumentos con dos entradas para sensor: seleccione el sensor cuya curva envol-
vente desea visualizar.
4. Seleccione las curvas a visualizar:
– Curva envolvente: se visualiza únicamente la curva envolvente.
– Curva env. + FAC: se visualizan la curva envolvente y la curva promedio flotante (FAC:
Floating Average Curve).
– Curva env. + mapa usuario: se visualizan la curva envolvente y la curva de mapeado del
usuario (para la supresión de ecos de interferencia).
5. Seleccione los ajustes de la representación gráfica:
– curva simple
– cíclica

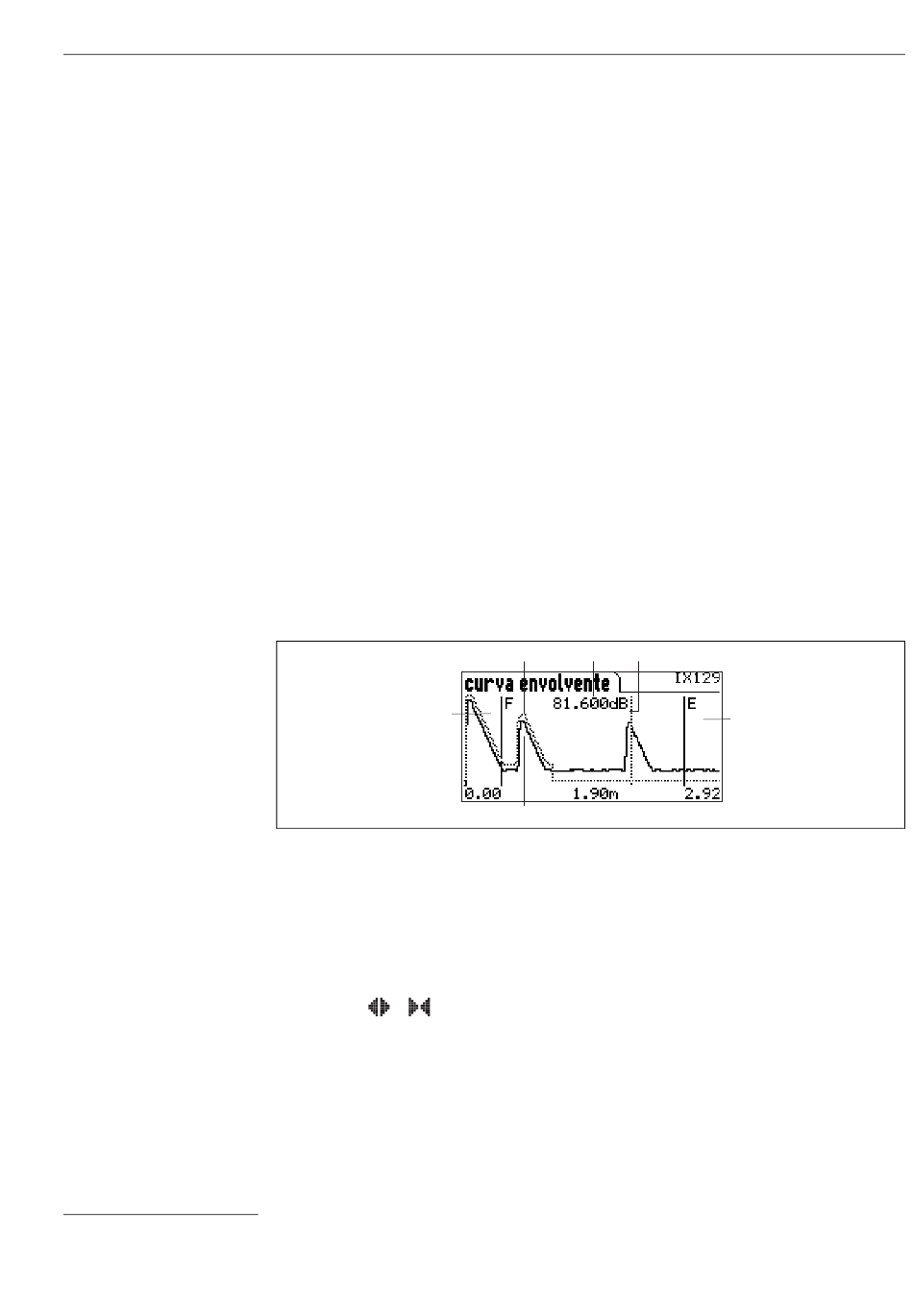

6. Una vez seleccionada una opción, se activa la presentación de la curva envolvente en el
indicador:
(d)
(a): límite inferior del rango de presentación; ( ( b): distancia del eco evaluado (medida desde la membrana del sensor); ( ( c):
límite superior del rango de presentación; ( ( d): marca de posición de la calibración de lleno F; ( ( e): marca de posición de la
calibración de vacío E; ( ( f): curva de mapeado del usuario (línea punteada
7)
(h): calidad del eco evaluado ; ( ( i): marca de posición del eco evaluado.
7. Escalado de la representación de curva envolvente
Se puede cambiar la escala horizontal de la curva envolvente a fin de visualizar con más detalle
una parte de la curva. Pulse para ello la tecla izquierda o la del centro. Aparecen entonces los
símbolos o en la esquina derecha superior del indicador. Dispone ahora de las sigu-
ientes opciones:
– Pulse la tecla central para alejar la curva envolvente.
– Pulse la tecla izquierda para acercar la curva envolvente.
(f) (h) (i)
(a) (g) (b)
Localización y resolución de fallos
(e)
(c)
L00-FMU90xxx-19-00-00-en-083
6)
); ( ( g): curva envolvente (línea de trazo continuo);
