CUIDADO
El brazo del apero combinado gira
libremente cuando se retiran los
pasadores; si las manos o los dedos
se encuentran entre el brazo del apero
combinado y la placa de selección de
ángulo podrían quedarse atrapados y
sufrir lesiones.
• Mantenga las manos y los dedos
alejados de la zona situada detrás
de la placa de selección de ángulo
mientras gira el apero combinado.
• Inmovilice el brazo del apero
combinado antes de retirar el
segundo pasador.
5.

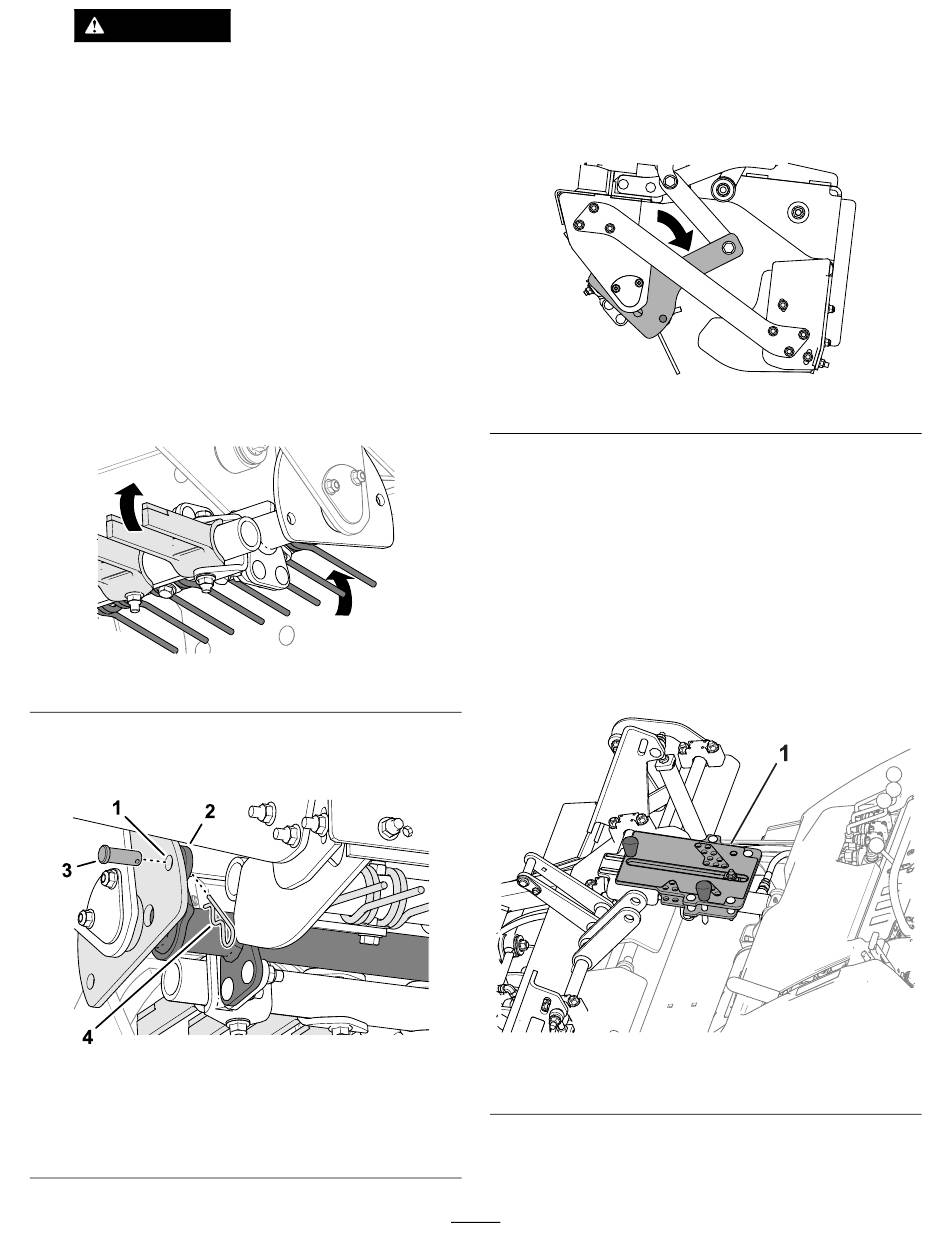

Gire el brazo del apero combinado para
seleccionar un juego de púas
Figura 37
6.
Alinee el orificio del brazo del apero combinado
con el orificio de la placa de selección de ángulo
(Figura
38).
Figura 38
1. Orificio (placa de selección
de ángulo)
2. Brazo del apero
combinado
(Figura
37).
g359130
g359128
3. Pasador
4. Chaveta
7.
Sujete el brazo del apero combinado a la placa
de selección de ángulo con el pasador y la
chaveta.
8.
Repita el paso
9.
Ajuste la inclinación del soporte del apero
combinado según sea necesario
Tope del apero de montaje
intermedio
Descripción del tope del apero
Utilice los pasadores de tope y el tope del apero de
montaje intermedio para limitar el recorrido hacia
arriba y hacia abajo del apero de montaje intermedio
durante el transporte de la máquina y durante el
mantenimiento del apero de montaje intermedio.

1. Tope del apero de montaje intermedio

Puede combinar la posición de los pasadores de tope
de varias maneras, dependiendo de la tarea.
30
7
en el otro lado de la máquina.
(Figura
Figura 39
Figura 40
39).
g359127
g384039
