4.
Si está conectado, retire el apero trasero
opcional.
5.
Acceda a las válvulas de desvío desde debajo
de la parte trasera de la máquina.
6.
Con una llave inglesa de ⅝", abra la válvula de
desvío situada en la parte inferior de la bomba
hidráulica girando la válvula aproximadamente
2 vueltas completas, como se muestra en la
figura.
7.
Repita el paso
6
para abrir la válvula de desvío
situada en la parte inferior de la otra bomba
hidráulica.
Nota:
Las ruedas ahora pueden rotar
libremente.

Importante:

No gire las válvulas de desvío
más de 2 vueltas; de esta manera se impide
que las válvulas se salgan de la bomba y
evita pérdidas de fluido hidráulico.

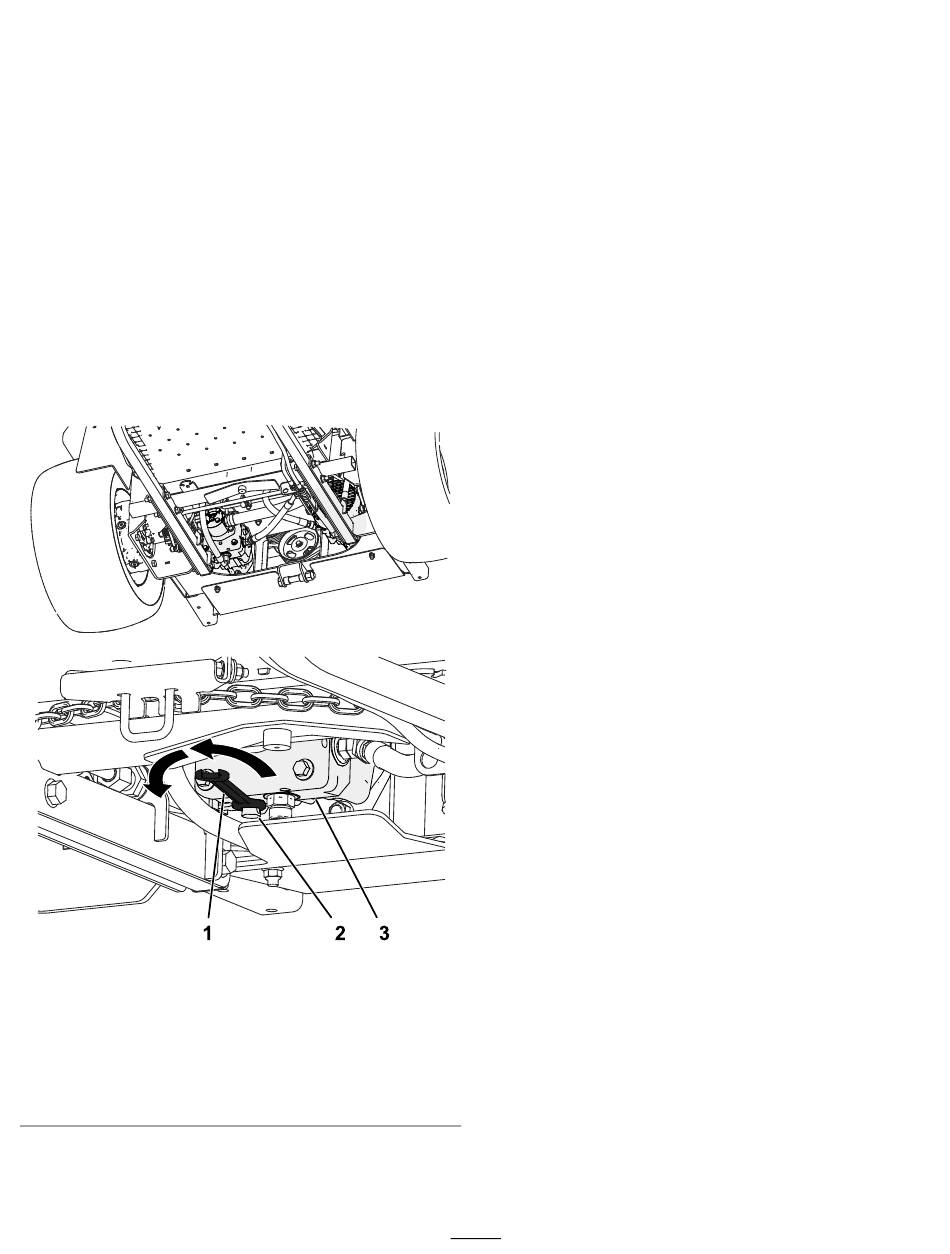

Figura 58
Cara inferior ilustrada; algunas piezas están ocultas para
mayor claridad
1. Gire la llave en sentido
antihorario (visto desde
abajo)
2. Válvula de desvío
8.
Retire los calzos de las ruedas, quite el freno
de estacionamiento y mueva la máquina a la
posición deseada.
g386311
g386310
3. Bomba hidráulica
9.
Después de desplazar la máquina y antes de
arrancar el motor, cierre y apriete las válvulas
de desvío para la operación normal:
Importante:
el motor con las válvulas de desvío en la
posición de abierto.
A.
Apague el motor, retire la llave, ponga
el freno de estacionamiento y calce las
ruedas.
B.
Espere a que se detengan todas las piezas
en movimiento y deje que se enfríen los
componentes de la máquina.
C.
Cierre, pero no apriete, la válvula de desvío
girándola aproximadamente 2 vueltas
completas hasta que haga tope.
D.
Apriete los pernos a 12.4-14.7 N·m (110-130
pulgadas-libra).
E.
Repita el paso
desvío situada en la parte inferior de la otra
bomba hidráulica.
39
No arranque ni haga funcionar
D
para cerrar la válvula de
