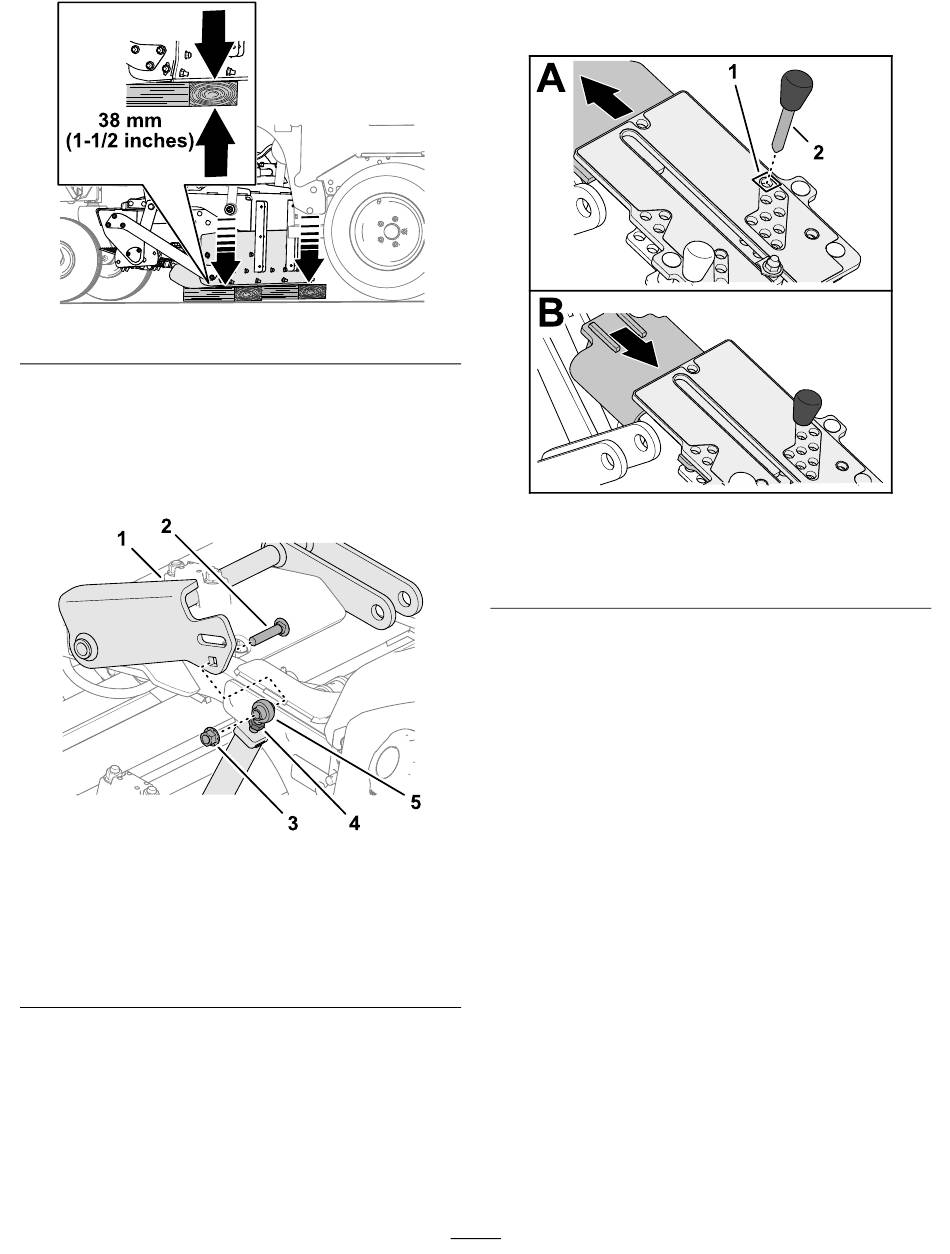

Figura 51
2.
Baje el apero de montaje intermedio sobre los
bloques de madera, apague el motor, retire la
llave y espere a que se detengan todas las
piezas en movimiento.
3.
Afloje la contratuerca que sujeta la rótula al
acoplamiento de elevación
Figura 52
1. Pletina del brazo de
elevación
2. Perno de cuello cuadrado
3. Contratuerca con arandela
prensada
4.
Retire el perno de cuello cuadrado y la
contratuerca que sujetan el acoplamiento de
elevación a la pletina del brazo de elevación, y
gire el acoplamiento de elevación hacia atrás.
5.
Repita los pasos
máquina.
6.
Arranque el motor y mueva hacia atrás el control
de elevación del apero de montaje intermedio
(Figura
47).
4. Contratuerca
5. Rótula (acoplamiento de
elevación)
3
y
4
en el otro lado de la
hasta que el cilindro de elevación del apero de
montaje intermedio esté totalmente extendido.
g379685
1. Orificio de tope de parada
a 38 mm (1.5") por encima
del nivel del suelo
7.
Introduzca un pasador de tope en el orificio de
parada a 38 mm (1.5") por encima del nivel del
suelo.
8.
Mueva hacia adelante el control de elevación
del apero de montaje intermedio hasta que el
tope del apero entre en contacto con el pasador
de tope.
9.
Apague el motor, retire la llave y espere a que
se detengan todas las piezas en movimiento.
g379723
Ajuste de los acoplamientos de
elevación
1.
Alinee el acoplamiento de elevación con
la pletina del brazo de elevación, y gire la
rótula hasta que el orificio de la rótula esté
alineado con el orificio de la pletina del brazo
de elevación.
36
Figura 53
2. Pasador de tope
g384322
