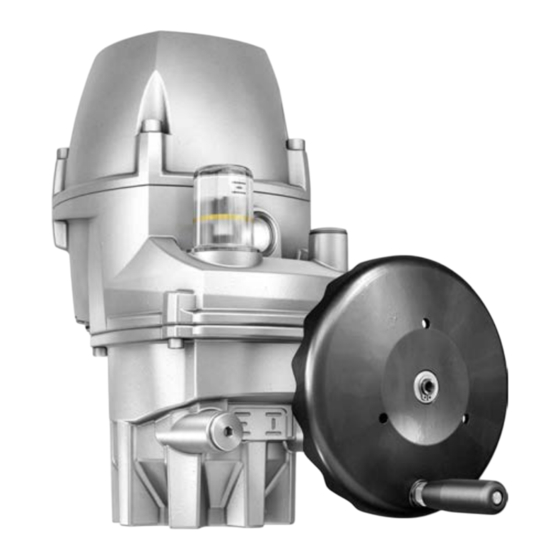

- Página 1 Actuadores multivueltas PROFOX PF-M25X PF-M100X Instrucciones de servicio Montaje y puesta en servicio...
-
Página 2: Tabla De Contenido
Ajuste del indicador de posición 7.3. Configurar otros parámetros 7.3.1. Ajustar las velocidades Operación..........................8.1. Operación manual 8.2. Operación motorizada 8.2.1. Manejo del actuador mediante pulsadores 8.2.2. Manejo del actuador con la app AUMA Assistant 8.2.3. Operación remota del actuador... - Página 3 PF-M25X PF-M100X Índice Lámpara indicadora FOX-EYE e indicador de posición............. Solución de fallos........................10.1. Fallos durante la puesta en servicio 10.2. Señales de fallo y avisos 10.3. No listo REMOTO Fusible térmico........................Mantenimiento y reparaciones....................Disposición y reciclado......................Datos técnicos........................14.1.
-
Página 4: Instrucciones De Seguridad
PF-M25X PF-M100X Instrucciones de seguridad Instrucciones de seguridad 1.1. Requisitos para la manipulación segura del producto El usuario de la instalación y el constructor de la misma deberán observar todos los Normas/Directivas requisitos legales, directivas, disposiciones, reglamentos nacionales y recomendaciones en lo tocante a montaje, instalación eléctrica, puesta en servicio y funcionamiento en el lugar de instalación. -
Página 5: Rango De Aplicación
1.2. Rango de aplicación Los actuadores multivueltas AUMA están diseñados para la maniobra de válvulas industriales, p.ej., válvulas de globo, compuerta, mariposa, bola, etc. Los equipos que se describen aquí se han previsto para las zonas con peligro de explosión 1, 2, 21 y 22. -
Página 6: Avisos Y Advertencias
Símbolo para ABIERTO (válvula abierta). Mediante el menú al parámetro Describe en función de los textos de pantalla la ruta en el menú de la app AUMA Assistant o del software AUMA CDT al parámetro/fecha del proceso. Los textos de pantalla, parámetros y datos del proceso se muestran con fondo gris: Ejemplo. -
Página 7: Descripción Breve
Con ayuda del software AUMA CDT para ordenadores de Windows (portátil o tablet) y con ayuda de la app AUMA Assistant, se puede leer y seleccionar datos del actuador, cambiar ajustes y guardarlos. La conexión entre el ordenador y el actuador... - Página 8 Figura 2: Comunicación vía Bluetooth AUMA CDT es un programa de ajuste y manejo de fácil uso para actuadores AUMA. AUMA CDT La conexión entre el ordenador (portátil, tablet) y el actuador se realiza sin cables mediante un interface Bluetooth.
-
Página 9: Placa De Características
PF-M25X PF-M100X Placa de características Placa de características Figura 4: Ubicación de la placa de características... - Página 10 PF-M25X PF-M100X Placa de características Figura 5: Placa de características PROFOX (ejemplo de interface I/O) Nombre del producto Denominación del tipo Número de pedido Número de serie del actuador Rango de par en sentido ABRIR/CERRAR Control Rango de velocidad Tipo de corriente, tensión de red, frecuencia de red Número de identificación del organismo de inspección [10] Temperatura ambiente admisible...
-
Página 11: Número De Serie Del Actuador
Para cualquier consulta sobre el producto, le rogamos que indique siempre este número. En nuestra página web http://www.auma.com > Service & Support > myAUMA, le ofrecemos un servicio mediante el cual un usuario autorizado puede descargar documentos relacionados con el pedido, como diagramas de cableado y datos técnicos (en inglés y alemán), certificado de inspección, instrucciones de servicio y... -
Página 12: Transporte Y Almacenamiento
PF-M25X PF-M100X Transporte y almacenamiento Transporte y almacenamiento 4.1. Transporte El transporte hasta el lugar de colocación se debe realizar en un embalaje resistente. ¡Carga en suspensión! Peligro de muerte o de graves lesiones. NO permanezca bajo cargas en suspensión. Fije el elevador a la carcasa, no al volante. -
Página 13: Montaje
PF-M25X PF-M100X Montaje Montaje 5.1. Posición de montaje El producto aquí descrito puede funcionar en cualquier posición de montaje, sin restricción alguna. 5.2. Montar la maneta en el volante Para evitar daños de transporte, la maneta viene montada en posición inversa en el volante. -
Página 14: Montar El Actuador (Con Acoplamiento)
PF-M25X PF-M100X Montaje 5.3.2. Montar el actuador (con acoplamiento) Los acoplamientos sin orificio o los acoplamientos pretaladrados se deben terminar de mecanizar antes de montar el actuador en la válvula (p. ej., con orificio y chavetero, biplano o cuadrado interior). La válvula y el actuador se deben montar en la misma posición final. - Página 15 Eje de válvula Prisionero Arandela elástica y tornillo con arandela Figura 9: Posiciones de montaje del acoplamiento Tabla 3: Posición de montaje del acoplamiento con cotas de montaje establecidas por AUMA Cota [mm] M100 EN ISO 5211 X máx. Y máx.
- Página 16 PF-M25X PF-M100X Montaje Coloque el actuador. En caso necesario, gire levemente el actuador hasta que el dentado del acoplamiento engrane. Figura 10: Montaje del actuador en la válvula Tenga en cuenta el pleno contacto de la brida. Información Si los orificios de la brida no coinciden con las roscas: 7.1 Gire levemente el volante hasta que los orificios coincidan.
-
Página 17: Conexión Eléctrica
Este se puede obtener también indicando el número de pedido (véase la placa de características) o descargarse directamente de Internet (http://www.auma.com). Los actuadores son aptos para el uso en redes TN y TT. Si se va a utilizar en una... - Página 18 PF-M25X PF-M100X Conexión eléctrica Para conocer los valores máximos de corriente de cada uno de los modelos y versiones, consulte los datos eléctricos. Potencial de las conexio- Para las posibilidades de potenciales separados, véanse los Datos técnicos. nes del cliente Las medidas y dispositivos de seguridad deben cumplir las normativas nacionales Estándares de seguridad vigentes del lugar de instalación.
-
Página 19: Abrir El Recinto De Terminales
PF-M25X PF-M100X Conexión eléctrica 6.2. Abrir el recinto de terminales Figura 11: Abrir el recinto de terminales (ejemplo de interfaz I/O) Tapa Tornillos Entrada de cable Tapón Prensaestopas (no incluidos en el volumen de suministro) Descarga eléctrica por tensión peligrosa. Peligro de muerte o de graves lesiones. -
Página 20: Conexión De Los Cables
PF-M25X PF-M100X Conexión eléctrica Apriete los prensaestopas y los tapones con el par especificado por el fabricante. 6.3. Conexión de los cables Guía de cables La guía de cables mostrada tiene validez sólo para actuadores con interface I/O. Para actuadores con interface de bus de campo, véanse las instrucciones breves correspondientes (de estar disponibles). - Página 21 PF-M25X PF-M100X Conexión eléctrica Conexión del cable de tierra En caso de fallo, descarga eléctrica por tensión peligrosa si el cable de tierra NO está conectado. Peligro de muerte o de graves lesiones. Conecte todos los cables de tierra. Una la conexión del cable de tierra con el cable de tierra externo del cable de conexión.
- Página 22 El cable de señal debe poder extraerse sin resistencia con el terminal push-in presionado. Información: Para evitar desniveles en la puntera, AUMA recomienda como crimpadora adecuada el modelo Crimpfox 6 de Phoenix Contact. Figura 15: Conectar los cables de señal Tabla 7: Secciones transversales de conexión...
-
Página 23: Cerrar El Recinto De Terminales
PF-M25X PF-M100X Conexión eléctrica 6.4. Cerrar el recinto de terminales Explosión por protección antideflagrante deteriorada. Peligro de muerte o de graves lesiones. Trate la tapa y las piezas de la carcasa con cuidado. Las uniones no deben presentar ningún tipo de deterioro o suciedad. No atasque la tapa durante el montaje. -
Página 24: Aplicación
PF-M25X PF-M100X Conexión eléctrica Figura 17: Toma de tierra Toma de tierra exterior (estribo de apriete) para la integración en la conexión Aplicación equipotencial. El cable de tierra se debe colocar entre el estribo de apriete y la arandela metálica Información colocada sobre la carcasa. -
Página 25: Puesta En Servicio
Sí Sí — tros Con la app AUMA Assistant o AUMA CDT se pueden ajustar muchos otros parámetros. Véase el manual (Operación y ajuste) PROFOX. 7.1. Ajustar las posiciones finales (mediante pulsadores) Al ajustar las posiciones finales, el actuador se comporta en función del tipo de desconexión seleccionado:... -
Página 26: Ajustar La Posición Final Cerrado
Si el actuador se va a desconectar por limitador de par: compruebe el par de desconexión ajustado de fábrica. Las posiciones finales se pueden ajustar también mediante la app AUMA As- sistant o el software AUMA CDT. ¡Daños en la válvula/el reductor en caso de un ajuste incorrecto! Durante el ajuste en la operación motorizada: Interrumpa la maniobra a tiempo... -
Página 27: Ajustar La Posición Final Abierto
PF-M25X PF-M100X Puesta en servicio Una vez que se haya alcanzado la posición final CERRADO deseada, suelte el pulsador . El LED parpadea durante aprox. 10 segundos en azul. En este intervalo de tiempo se puede ajustar la posición final. Mientras que el LED parpadee en azul, mantenga oprimido el pulsador como mínimo durante dos segundos hasta que el LED luzca en rojo. - Página 28 PF-M25X PF-M100X Puesta en servicio Maniobre en sentido ABRIR con el pulsador hasta que la válvula esté abierta. La posición final ajustada puede ser sobrepasada. Durante la maniobra en sentido ABRIR/CERRAR, el actuador se detiene al al- canzar la posición final ajustada. Al oprimir de nuevo del pulsador, el actuador maniobra hasta un tope mecánico (tope del actuador o de la válvula), o al soltar el pulsador maniobra más allá...
-
Página 29: Ajuste Del Indicador De Posición
PF-M25X PF-M100X Puesta en servicio 7.2. Ajuste del indicador de posición La descripción siguiente tiene validez para la versión estándar con cierre en sentido horario. Para la versión especial con cierre en sentido anti-horario hay una descripción aparte. El indicador de posición muestra la posición de la válvula mediante un disco indicador de posición amarillo que se mueve hacia arriba y hacia abajo. -
Página 30: Configurar Otros Parámetros
Configurar otros parámetros Para poder aprovechar todo el alcance de las posibilidades de configuración, se necesita o bien la app AUMA Assistant, o bien el software AUMA CDT. Los parámetros que se muestran y la posibilidad de editarlos dependen del nivel de usuario. -
Página 31: Ajustar Las Velocidades
Ajustar las velocidades Las velocidades vienen determinadas por la velocidad del motor. Con la app AUMA Assistant o AUMA CDT se puede cambiar la velocidad del motor y, con ello, la velocidad del actuador. El ajuste se realiza con un valor porcentual en el rango del 10 % al 100 %, donde el 100 % corresponde a la velocidad máxima del motor y, por tanto, a la velocidad... - Página 32 PF-M25X PF-M100X Puesta en servicio Velocidad en % de la velocidad del motor máxima Velocidad de salida en 1/min 1,4 1/min 14 1/min 0,6 1/min 6 1/min 43 % 100 % 50 % — 71 % — 100 % — Tabla 11: Valores de ejemplo para el ajuste para el tamaño M50 Velocidad en % de la velocidad del motor máxima Velocidad de salida...
-
Página 33: Operación
PF-M25X PF-M100X Operación Operación 8.1. Operación manual La descripción siguiente tiene validez para la versión estándar con cierre en sentido horario. Para la versión especial con cierre en sentido anti-horario hay una descripción aparte. En caso de fallo de corriente, el actuador se puede accionar también con el volante. La operación manual está... -
Página 34: Manejo Del Actuador Con La App Auma Assistant
El manejo del actuador se puede realizar alternativamente también con la app de Funciones smartphone «AUMA Assistant» o mediante el software AUMA CDT. La tabla siguiente muestra una vista general de los menús de la app AUMA Assistant y del software AUMA CDT. -
Página 35: Operación Remota Del Actuador
Contraseña de fábrica: 000000 Servicio (5) Personal de servicio Cambiar parámetros de configuración (alcance Servicio) AUMA (6) Administrador de AUMA Acceso no autorizado por contraseña no segura. Se recomienda cambiar la contraseña durante la primera puesta en servicio. 8.2.3. Operación remota del actuador ¡El actuador puede arrancar de inmediato al conectar la tensión de red! - Página 36 El modo de operación REMOTO es el requisito previo para el control del actuador mediante señales digitales, señales analógicas o bus de campo. El modo de operación se puede cambiar mediante la app AUMA Assistant o el software AUMA CDT.
-
Página 37: Lámpara Indicadora Fox-Eye E Indicador De Posición
DIS_2684 Unidad de manejo interna del actuador PRM_5506 Configuración FOX-EYE (comporntamiento de intermitencia/colores) Los siguientes perfiles se pueden seleccionar a través de la app AUMA Assistant o el AUMA CDT: Valor por defecto: CLIENTE Valores de ajuste: CLIENTE, AUMA, NAMUR, FLEXIBLE En el perfil «Flexible»... - Página 38 Maniobra en sen- El actuador maniobra en sentido ABRIR. tido ABRIR parpadea en naran- Ping Función de parpadeo ja (rápidamente) Tabla 15: Perfil AUMA Color/Estado Señal Descripción luce en blanco Disponibilidad pa- El actuador: ra funcionar (RE- se encuentra en el modo de operación REMOTO.
-
Página 39: Indicador De Posición
PF-M25X PF-M100X Lámpara indicadora FOX-EYE e indicador de posición Tabla 17: Perfil Flexible: Valores estándar y opciones Señal Valor estándar Opciones Disponibilidad para luce en blanco luce en verde funcionar (REMO- Disponibilidad para parpadea en parpadea en rojo funcionar (LO- blanco (dos deste- parpadea en rojo (dos destellos) CAL/OFF) -
Página 40: Solución De Fallos
Para el contenido de las respectivas señales colectivas, véase el manual PROFOX «Parámetros y funciones». Los fallos y las advertencias se pueden leer solo mediante la app AUMA As- sistant o AUMA CDT. Las tablas siguientes ofrecen un listado de las señales individuales. - Página 41 Fallo interno Señal colectiva 14: Utilice la app AUMA Assistant o AUMA CDT para ver las señales individuales en el menú Diagnosis. Se ha producido un fallo interno. En caso de un desbordamiento de memoria, ejecute Puede tener distintas causas: Desbordamiento de un reinicio en el actuador.
- Página 42 Descripción/Causa Ayuda Error configuración Señal colectiva 11: Utilice la app AUMA Assistant o AUMA CDT para ver las señales individuales en el menú Diagnosis. Hay un fallo de configuración que impide la manio- bra del actuador. Compruebe los parámetros de configuración corres- pondientes.
- Página 43 PF-M25X PF-M100X Solución de fallos Aviso / Fuera de especificación NAMUR Indicación (app o CDT) Descripción/Causa Ayuda Av Modo operación Tiempo marcha Aviso duración (ED) máx. ciclo de servicio rebasa- Compruebe el comportamiento de regulación del actuador. Compruebe el parámetro PRM_2122 Tiempo de marcha admisible, en caso necesario, reajús- telo.
-
Página 44: No Listo Remoto
útiles por el maestro. Orden de operación errónea Señal colectiva 13: Utilice la app AUMA Assistant o AUMA CDT para ver las señales individuales en el menú Diagnosis. Causas posibles: Compruebe las órdenes de maniobra (restablez- Varias órdenes de maniobra (p. -
Página 45: Fusible Térmico
Los fusibles térmicos disparados se deben sustituir junto con la fuente de alimentación. Un nuevo fusible térmico con fuente de alimentación puede pedirse como sub-conjunto a AUMA, indicando el número de referencia correspondiente. Para el número de referencia, véase la lista de piezas de repuesto del actuador. -
Página 46: Mantenimiento Y Reparaciones
IP se indican en la placa de características. Si se utilizan tapones roscados originales de AUMA, se deben utilizar también juntas originales de AUMA. Éstas se encuentran en el juego de juntas S1 de AUMA. El juego de juntas se puede pedir a AUMA. - Página 47 El número de ciclos actuados se puede determinar de forma aproximada utilizando el software CDT de AUMA y la AUMA Cloud. Para ello, primero se debe crear un snapshot del actuador y subirlo a la AUMA Cloud. El menú de AUMA Cloud «Mis dispositivos»...
- Página 48 Los cables de conexión eléctrica se deben tender correctamente y sin deterioros. Si es necesario, retoque los daños de pintura para evitar corrosión. AUMA puede suministrar pintura original en pequeñas cantidades bajo demanda.
-
Página 49: Disposición Y Reciclado
PF-M25X PF-M100X Disposición y reciclado Disposición y reciclado Nuestros dispositivos son productos que disfrutan de una larga vida útil. En cualquier caso, siempre llegará un momento en el que tengan que ser sustituidos. Los dispositivos tienen una estructura modular, por lo que se pueden separar y clasificar en función de sus materiales por: Chatarra electrónica Metales varios... -
Página 50: Datos Técnicos
La versión exacta se debe consultar en la hoja de datos técnicos del pedido. La hoja de datos técnicos del pedido se puede descargar de Internet en http://www.auma.com en alemán y en inglés (previa entrada del número de pedido). 14.1. - Página 51 PF-M25X PF-M100X Datos técnicos Equipamiento y funciones Alimentación de tensión Tensiones nominales: Corriente alterna: 240 V / 50 60 Hz Categoría de sobretensión Categoría II según IEC 60364-4-443 Electrónica de potencia Con regulador de motor integrado (consumo de corriente en standby <3 W) Interface de bus de campo Acceso a parámetros, a la placa de características electrónica y a los servicios de funcionamiento y diagnosis con funciones de escritura y lectura acíclicas.
- Página 52 Interfaces de comunicación Accesorios necesarios: AUMA-CDT (herramienta de puesta en servicio y diagnosis para PCs basados en Windows) App AUMA Assistant (herramientas de puesta en servicio y diagnosis para dispositivos Android e iOS) Conexión eléctrica Entrada de cable: 3 roscas M20x1,5 para prensaestopas.
- Página 53 Las señales son configurables. Una vista general en la app AUMA Assistant o en el software CDT muestra todas las señales de fallo y de aviso, con posibilidad de saltar a los detalles.
- Página 54 IP67 gún DIN EN 60529 Opción: El grado de protección ambiental IP68 cumple los siguientes requisitos según AUMA: Profundidad del agua: máximo 8 m de columna de agua Inmersión continua en agua: máximo 96 horas Durante la inmersión: hasta 10 operaciones El servicio de regulación no es posible durante la inmersión...
-
Página 55: Lista De Piezas De Repuesto
PF-M25X PF-M100X Lista de piezas de repuesto Lista de piezas de repuesto 15.1. Actuadores multivueltas PF-M25 PF-M100... - Página 56 Con cada pedido de piezas de repuesto, especifique el tipo de dispositivo y nuestro número de pedido (véase placa de características). Sólo se deben utilizar piezas originales de AUMA. El uso de otras piezas de repuesto supone la pérdida de los derechos de garantía y de recla- maciones de responsabilidad.
-
Página 57: Índice Alfabético
13, 14 Funcionamiento Ajustar las posiciones finales Funciones de la app Almacenamiento Fusible Año de fabricación 11, 11 App AUMA Assistant Assistant App Guía de cables AUMA Assistant App AUMA Cloud Indicador de marcha Indicador de posición Bluetooth Indicador mecánico de posi- 29, 37 Brida de conexión... - Página 58 PF-M25X PF-M100X Índice alfabético Placa de características 9, 17 Posición final ABIERTO Posición final CERRADO Potencial de entradas de control Potencial de señales de entra- Potencial de señales de sali- Potencia nominal Prensaestopas Protección anti-corrosión Puesta en servicio 4, 25 Pulsadores Rango de aplicación Rango de par...
- Página 59 AUMA en todo el mundo...
