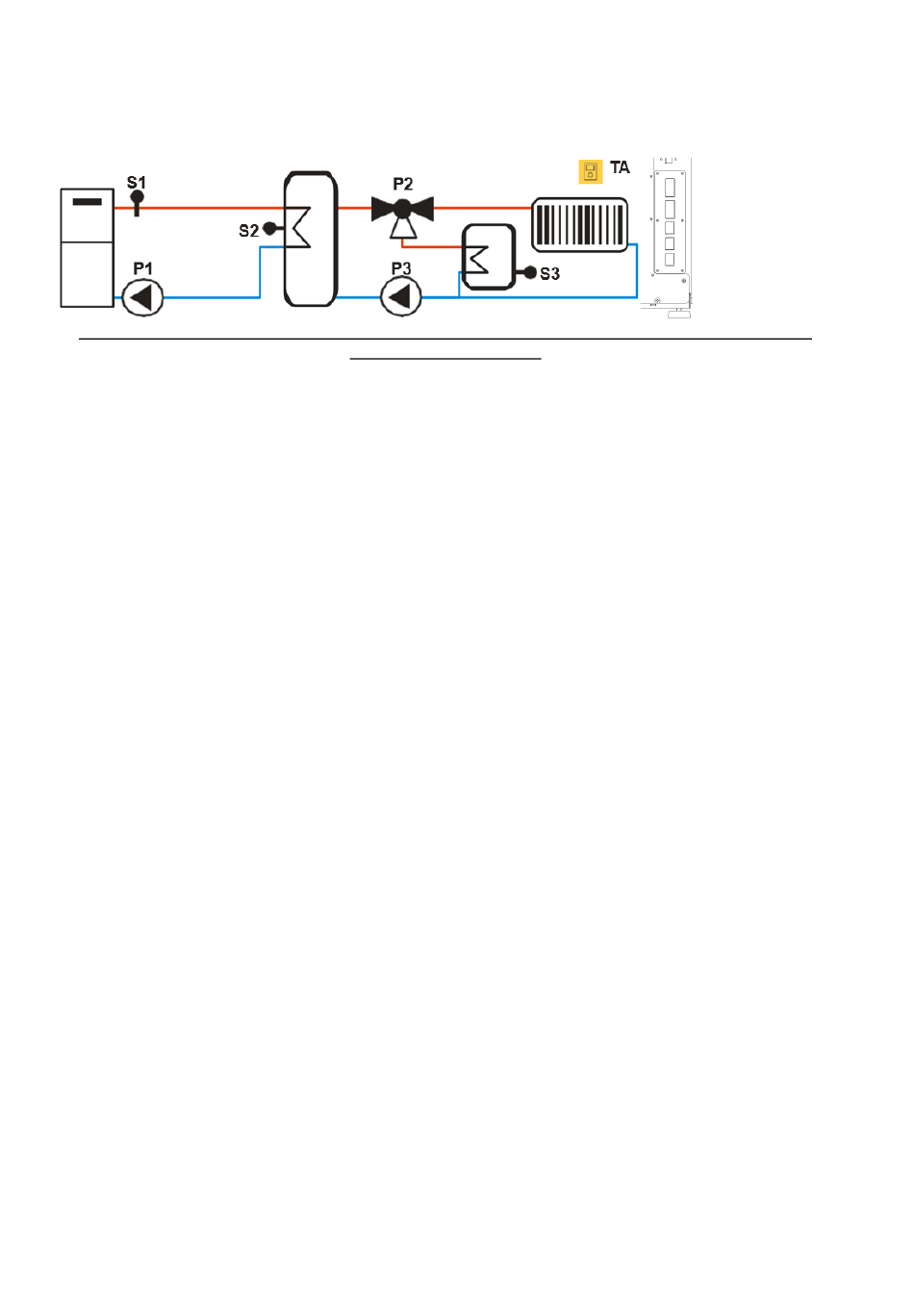

Conexión de calefacción en conjunto, agua caliente con deposito de inercia
y agua caliente sanitaria
Figura 57 - Conexión de calefacción por suelo radiante, en conjunto con otra caldera, agua caliente sanitaria y
Cálculo aproximado depósito de inercia: calderas de pellets se recomienda que
el depósito de inercia tenga 20l por kW.
Notas:
TA la caldera puede utilizarse, con la aplicación de un mando externo
-
genérico (cronotermostato) u otro tipo de mando desde que sea sin tension
(contacto seco). El termostato externo, por norma, viene con un manual. El
termostato debe tener de 1 a 2°C de histéresis;
El parámetro para el funcionamiento del termostato ambiente en esta planta
-
hidraulica es A01= 03;
La primera activación tiene que ser hecha manualmente en el display;
-
S1 sonda de la caldera;
-
P1 bomba incorporada en la caldera;
-
P2 Válvula motorizada 3 vias;
-
P3 bomba de la instalación;
-
Para conectar la sonda S2 del deposito de inercia a la caldera y S3 aguas
-
calientes domesticas a la caldera, se deve proceder de la siguiente manera:
1. La caldera ha de estar en posición de apagado (Off), en el control electrónico,
2. Desconecte la caldera de la electricidad.
3. Conecte la sonda S2 y S3 en la parte trasera de la caldera.
4. Vuelva a conectar la electricidad.
5. La electrónica dará un error (Er56) porque habrá reconocido los cambios en la
planta hidraulica.
6. Elimine el error y la electrónica adaptará el funcionamiento automáticamente a la
nueva configuración.
combinación con panel solar
Bomba P3 no conectada
P2 Válvula de motor de
3 vías no conectada
TA conectada
S3
Sensor
de
ACS
(contacto cerrado)
Sensor de inercia del
depósito S2 (contacto
cerrado)
102
