CPG4000DHY-EU - 3500W WIRELESS REMOTE START OPEN FRAME INVERTER
MONTAGGIO
Il suo generatore richiede un parziale montaggio. Questa unità
viene spedita dalla nostra fabbrica senza olio. Deve essere
adeguatamente rabboccato con carburante e olio prima del
funzionamento.
Se ha domande sull'assemblaggio del suo generatore, chiama
il nostro Technical Support Team al +44(0)1942-715-407. Si
prega di tenere a portata di mano il numero di serie e il numero di
modello.
Disimballaggio
1. Appoggiare il cartone di spedizione su una superficie solida e
piana.
2. Rimuovere tutto dal cartone tranne il generatore.
3. Tagliare con cura ogni angolo della scatola dall'alto verso il
basso. Piegare ogni lato a terra per fornire una superficie per
lavorare con il generatore.

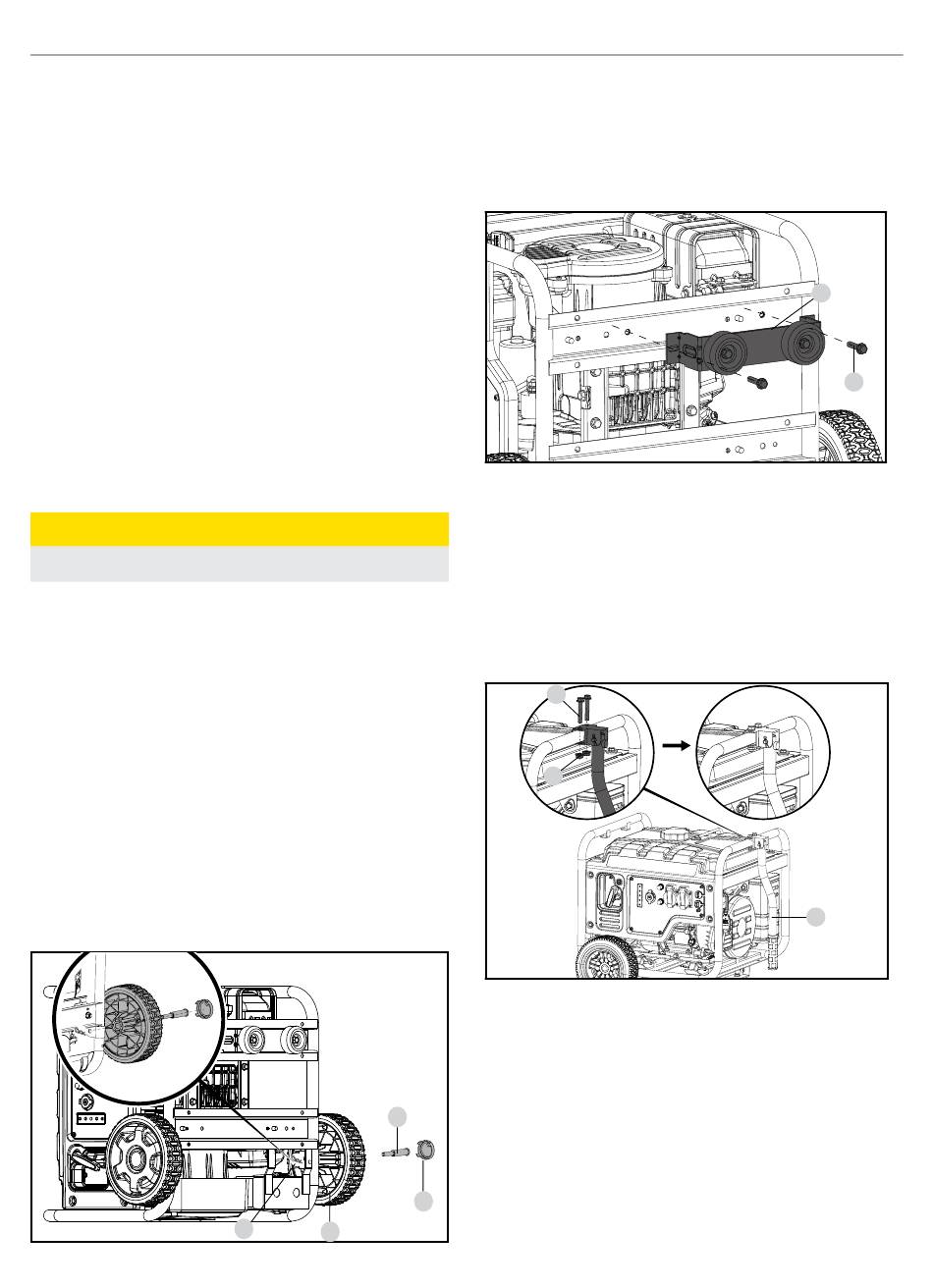

Installare il kit ruote
ATTENZIONE

Il kit ruote non è destinato all'uso su strada.
Installare le ruote
1. Prima di aggiungere carburante e olio, rovesciare con cautela
il generatore sul lato del pannello di controllo.
2. Rimuovere il coprimozzo (B) dalla ruota inserendo un piccolo
cacciavite nell'apposita fessura e facendo leva verso l'alto.
3. Far scorrere il perno a rulli (C) attraverso la ruota (A)
dall'esterno.
4. Far passare il perno a rulli attraverso il punto di montaggio
sul telaio.
5. Inserire la molletta a R (D) nel foro all'estremità del perno di
rotolamento.
6. Rimontare il coprimozzo sulla ruota.
7. Ripetere l'operazione per fissare la seconda ruota.
C
D
A
Installare la gamba di supporto
1. Fissare la gamba di supporto (E) al telaio del generatore con i
bulloni a flangia (F).
2. Ribaltare lentamente il generatore verso il basso in modo che
poggi sulle ruote e sulla gamba di supporto.
Installare la maniglia
3. Posizionare la maniglia (G) sul canale di montaggio del telaio.
4. Fissare la maniglia al telaio con i due bulloni flangiati (H)
(M8x45).
5. Posizionare un dado di bloccaggio della flangia (I)
sull'estremità di ciascun bullone e fissarlo saldamente. NON
serrare eccessivamente i dadi di bloccaggio della flangia.
H
I
Collegare la batteria
1. Rimuovere il coperchio di protezione dal cavo rosso (+) della
batteria.
2. Collegare il cavo rosso (+) al terminale rosso (+) della batteria
con il bullone e fissarlo con il dado.
3. Ripetere l'operazione per il cavo nero (-) della batteria.
B
106
MONTAGGIO
E
F
G
