Menús de uso frecuente
2.2
Listas desplegables
Campos de entrada
Botones

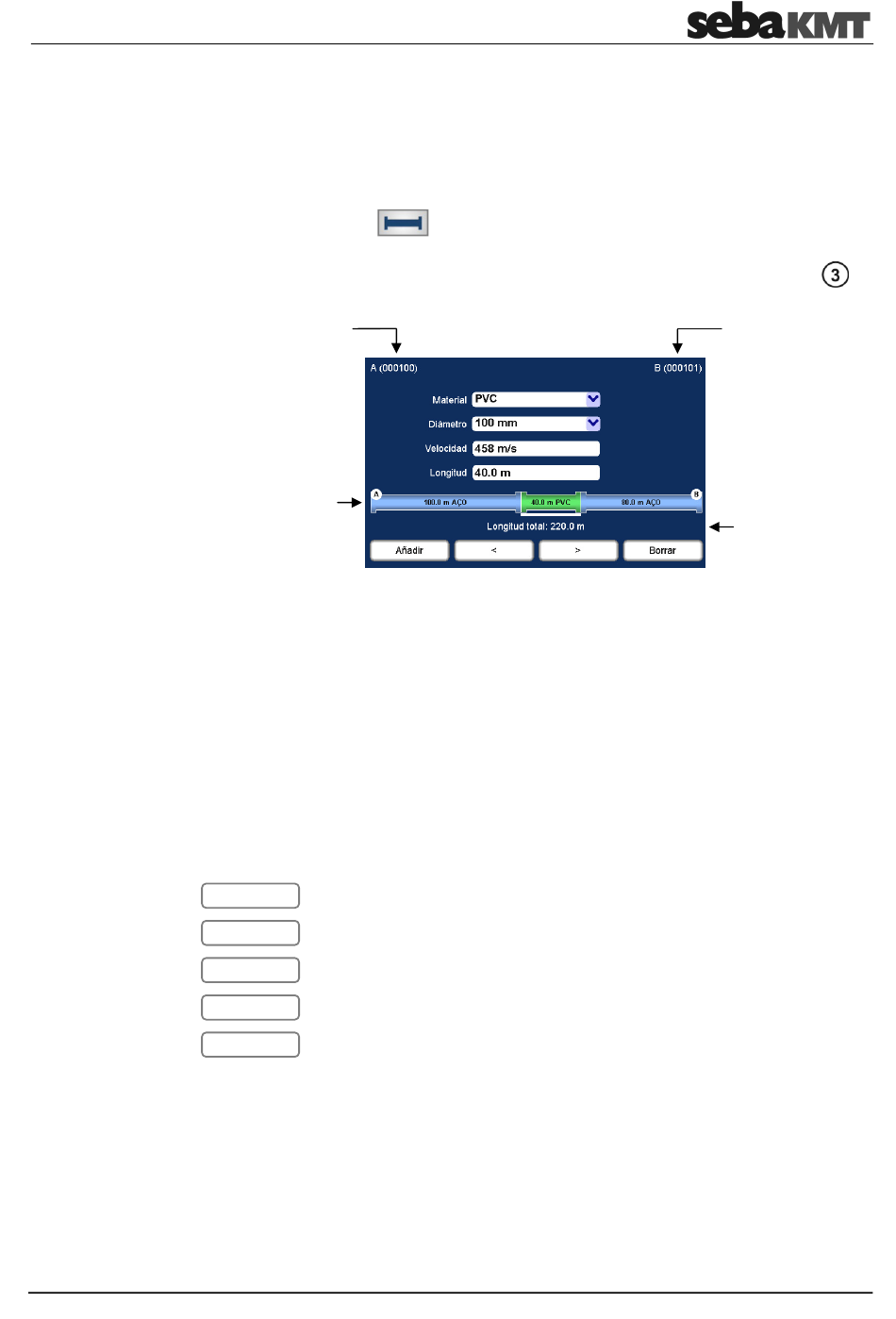

Menú de datos de tubería
En el menú de datos de tubería se pueden incluir datos sobre la longitud y las
características del tramo de tubería entre dos puntos de medición.
El menú se abre:
Pulsando el botón
•
Pulsando el botón que se encuentra en el menú de correlación entre los dos
•
diagramas y simboliza el tramo de la tubería (véase sección siguiente: botón
ID del sensor en el
primer punto de
medición
Representación
ilustrada del tramo
de la tubería
Material
P Seleccionar el material de la pieza de tubo
Diámetro
P Seleccionar el diámetro de la pieza de tubo
Velocidad
P Campo de entrada para la velocidad del sonido en la pieza de tubo.
El valor indicado se adapta automáticamente al material de tubería
seleccionado. En caso de necesidad, también es posible introducir el
valor manualmente. Para ello, pulsar el campo. Se abre un teclado
numérico para la introducción.
Longitud
P Campo de entrada para la longitud de la pieza de tubo.
Pulsar el campo. Se abre un teclado numérico para la introducción.
Añadir
Con estos botones puede subdividir el tramo de tubería representado
en hasta 12 piezas. Añadir
Borrar
<
Con estos botones se puede cambiar de una pieza a otra en el tramo
de tubería representado.
>
Este botón se muestra únicamente si el correlador dispone de los
GPS
datos GPS de ambos puntos de medición.
Si pulsa sobre este botón se calcula la distancia (línea recta) entre
ambos sensores y se introduce automáticamente en el campo
Longitud.
Esta función sólo resulta útil,
si la tubería discurre en una recta de un punto de medición a otro
•
si el tramo no está subdividido en tramos parciales.
•
en la barra de menú principal
13
)
ID del sensor en el
segundo punto de
medición
Longitud total
del tramo entre
los puntos de
medición
