Función «Mapa»
14
Abrir mapa
Colocación de los
sensores
Función «Mapa»
La función «Mapa» permite trabajar con los datos de una medición sin conexión de
forma muy clara.
En la pantalla se representan los sensores utilizados. Entre los sensores se pueden
colocar tramos de tubería e introducirse datos de la tubería. De esta forma es posible
representar la red de tuberías existente en la pantalla.
A continuación, se puede acceder a la correlación entre cualquier pareja de sensores.
Para abrir el menú «Mapa», proceda de la manera siguiente:
Paso Descripción
1
Pulse el botón
2 Pulse Mapa en el menú que aparece.

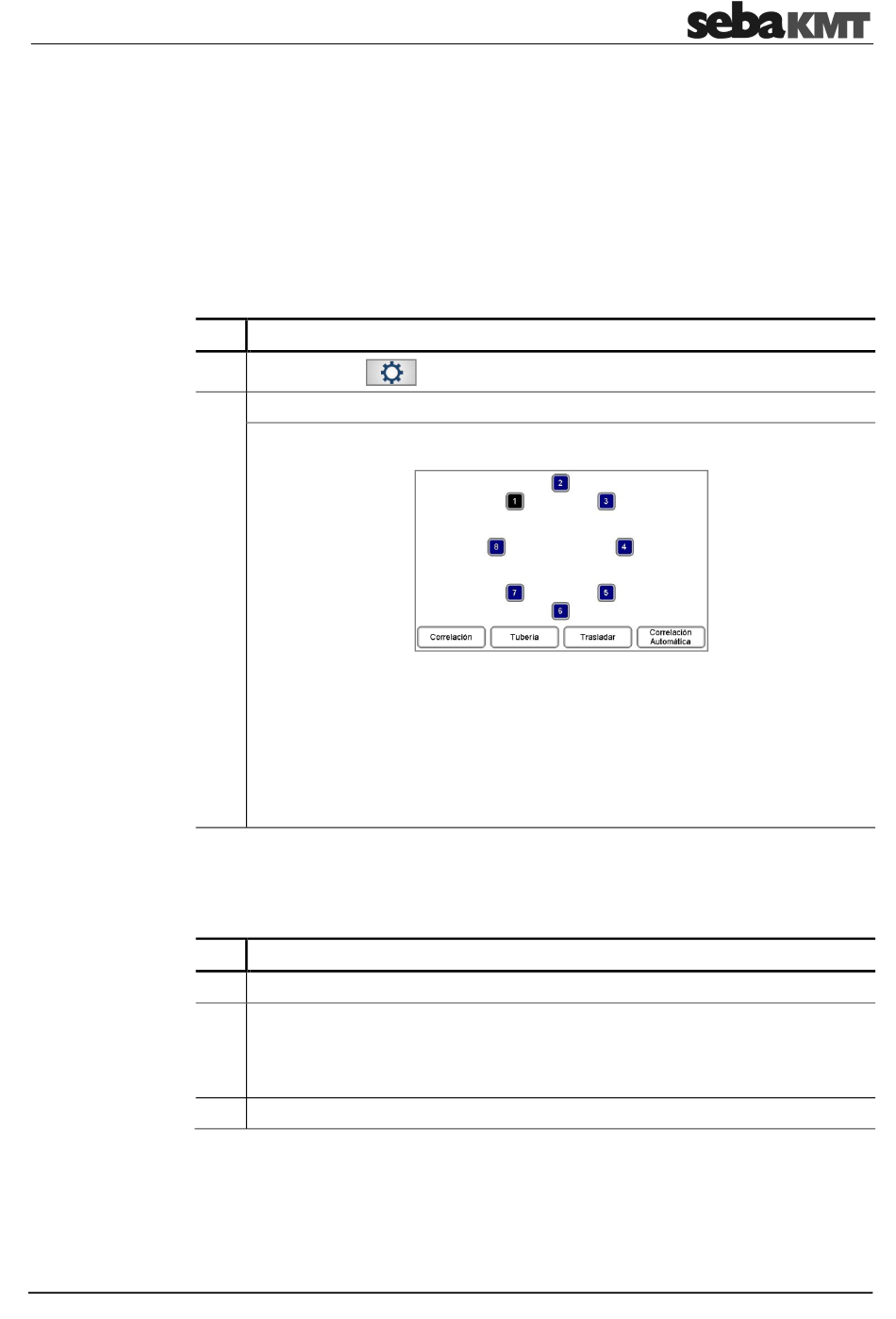

Resultado: se abre el siguiente menú.
Los campos cuadrados representan los multisensores (1 a 8) y los transmisores
de potencia (A + B) utilizados en la medición.
Si se han determinado y almacenado las coordenadas GPS de los lugares de
instalación mediante el correlador, los símbolos de la pantalla se ordenarán
automáticamente de forma realista.
Si no se dispone de datos GPS, los símbolos de la pantalla se dispondrán en
círculo.
Los símbolos de los sensores se pueden mover en la pantalla. (Solo en pantalla táctil,
no es posible mediante botón giratorio).
Proceda de la siguiente manera:
Paso Descripción
1 Pulse Trasladar.
2 Lleve el símbolo del sensor con el dedo hasta la posición deseada en la pantalla.
Si se han almacenado los datos GPS de los puntos de medición, se puede
utilizar el botón GPS. En tal caso, los símbolos de los sensores se ordenarán
automáticamente.
3 Pulse Salir para finalizar el proceso.
en la barra de menú principal.
