5.10 Diagrama de referencia de la instalación y códigos de
producto
5.10.1 Para un depósito de techo cónico (CRT, por sus siglas en
inglés)
2
3
A
10
5
9
8
7
6

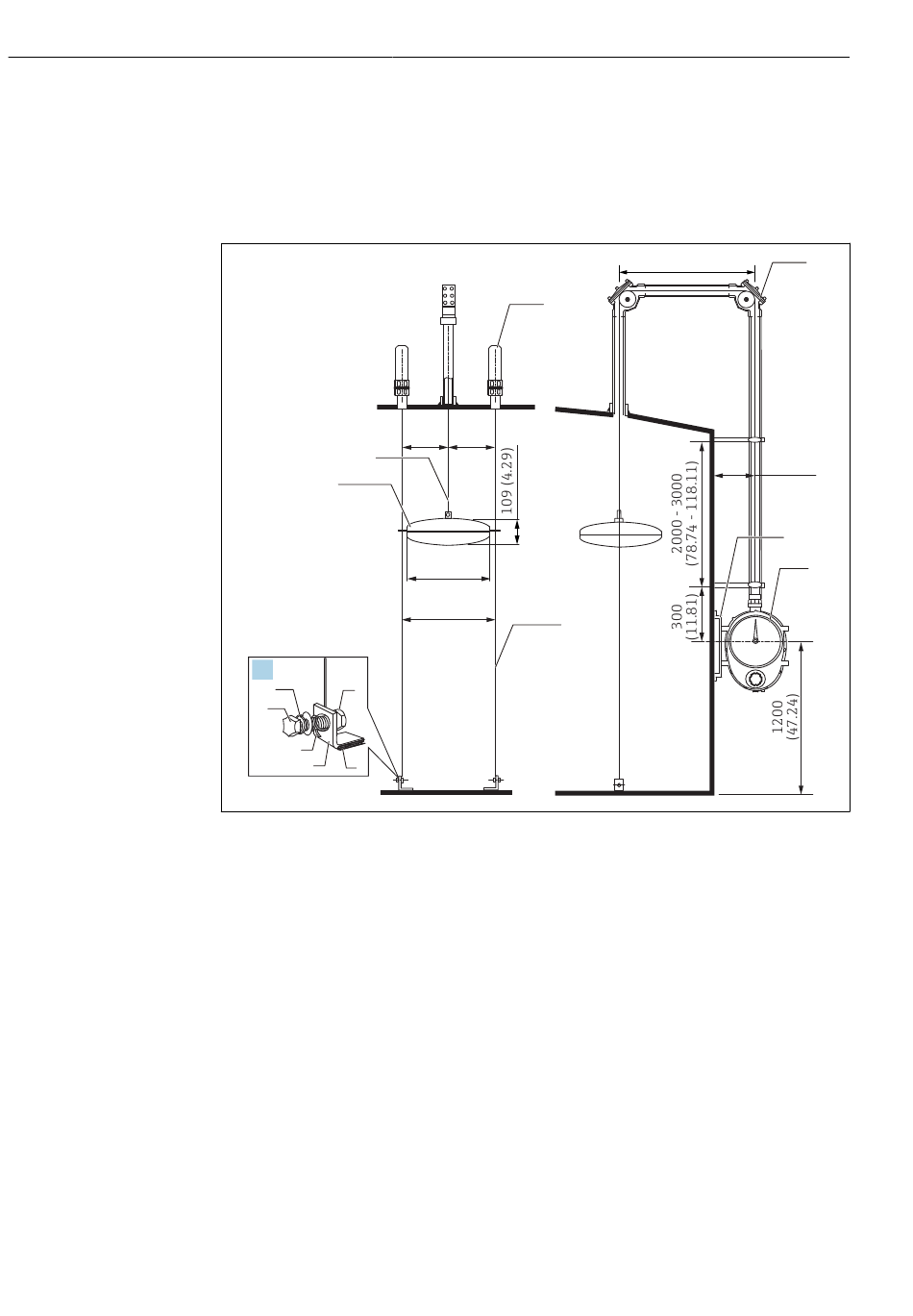

 28 Montaje en un depósito de techo cónico. Unidad de medida mm (in)
A Enganche de anclaje
1 Anclaje superior
2 Cinta de medición
3 Flotador
4 Cable de guía
5 Tuerca
6 Pieza en contacto con el producto (soldada al depósito)
7 Enganche de anclaje
8 Cable de guía
9 Perno
10 Arandela
11 Codo de polea 90 °
12 Soporte del medidor
13 Cabezal de medición
1
220 220
(8.66) (8.66)
Ø400
(15.74)
440
(17.32)
4
Medidor de nivel de flotador LT5
950 (37.4)
250
(9.84)
12
Endress+Hauser
11
13
A0041196
