Puesta en marcha
72
6.2

Indicador contador

Procedimiento del indicador contador

• La placa de escala (muesca de una escala: 1 mm (0,04 in)) puede rotar libremente.
• El tambor del contador cambia un dígito en el primer tambor por cada muesca
(100 mm (3,94 in)) que mueve la placa de la escala.
1. Retire la cubierta del indicador.
2. Afloje la rosca en el centro de la placa de escala.
3. Gire la placa de escala para que el valor en el tambor del contador coincida con los
tres dígitos superiores del nivel de líquido.
4. Alinee la placa de escala de modo que el puntero corresponda con los dos dígitos
inferiores del nivel de líquido y apriete la rosca en la placa de escala.
 Si la aguja señala entre 97 y 03 en la placa de escala, el valor del tambor del
contador no cambiará de inmediato. Cambiará gradualmente mientras mantiene
una relación constante entre la placa de escala y la rotación, y el contador
indicará valores medios. Para evitar lecturas incorrectas, la ventana del contador
y las piezas de la placa de escala están codificadas por colores.
Con esto termina el procedimiento del indicador.

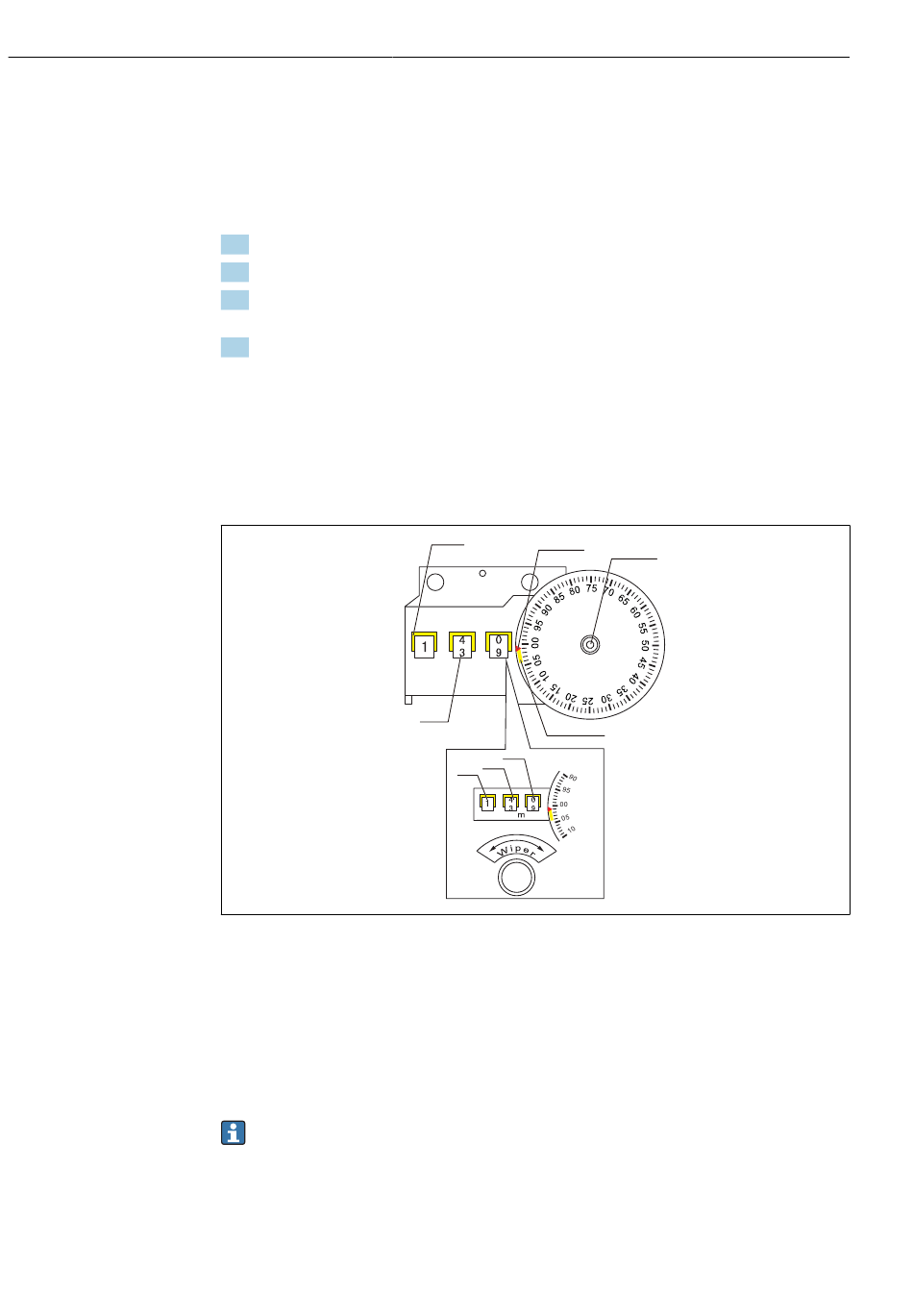

 57
Indicador contador
1
Contador (amarillo)
2
Contador (negro)
3
Puntero (rojo)
4
Rosca
5
Rango (amarillo)
6
Tambor n.º 1
7
Tambor n.º 2
8
Tambor n.º 3
Cuando el puntero (rojo) apunta hacia la sección amarilla, el contador leerá el valor en
el lado amarillo, y cuando apunta hacia la sección negra, leerá el valor en el lado
negro.
(Ejemplo)
• Amarillo: 14 000 mm (551,18 in)
• Negro: 13 999 mm (551,14 in)
1
m
2
6
7
8
Medidor de nivel de flotador LT5
3
4
5
Endress+Hauser
A0041232
