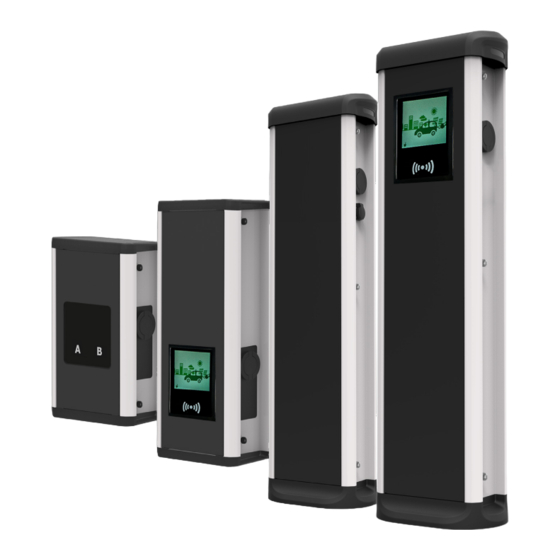

Master-Slave
MANUAL DE INSTRUCCIONES
(M247B01-01-22A)

Publicidad

loading

Manuales relacionados para Circutor Master-Slave Serie

Resumen de contenidos para Circutor Master-Slave Serie

  • Página 1 Master-Slave MANUAL DE INSTRUCCIONES (M247B01-01-22A)

  • Página 2: Histórico De Revisiones

    Limitación de responsabilidad CIRCUTOR S.A.U. se reserva el derecho a realizar modificaciones, sin previo aviso, del equipo o de las especificaciones del equipo, expuestas en el presente manual de instrucciones. CIRCUTOR S.A.U. pone a disposición de sus clientes las últimas versiones de las especificaciones de los equipos y los manuales más actualizados en su página Web.
  • Página 3 I N F O R M A C I Ó N S O B R E D E R E C H O S D E A U T O R El copyright 2022 de este documento pertenece a CIRCUTOR S.A.U.. Todos los derechos reservados CIRCUTOR S.A.U.

  • Página 4: Tabla De Contenido

    URBAN MASTER - SLAVE Contenido Limitación de responsabilidad ......................2 Histórico de revisiones ........................2 Contenido ............................4 1. Introducción ............................6 2. Características ............................8 3. ¿Cómo se usa? .............................12 A. General ..........................12 B. Idioma ..........................14 C. Inicio de una sesión de recarga..................15 D.
  • Página 5 URBAN MASTER - SLAVE Manual de instrucciones...

  • Página 6: Riesgo Eléctrico

    URBAN MASTER - SLAVE En este manual se proporciona información sobre la puesta en marcha de la solución Master-Slave, diseñado y probado para la carga de vehículos eléctricos conforme a las especificaciones de la norma IEC 61851. Contiene toda la información necesaria para el uso seguro y ayuda a obtener el mejor rendimiento mediante las instrucciones de configuración paso a paso.

  • Página 7: Introducción

    IEC 61851-23. • Utilice únicamente las piezas de repuesto facilitadas por CIRCUTOR. • No modifique el Punto de Recarga. CIRCUTOR declinará...
  • Página 8 URBAN MASTER - SLAVE Master Capaz de ser configurado para soluciones multipunto. • HMI: Pantalla táctil de color de 8” como interfaz entre el punto de carga y el usuario. Visualiza información detallada sobre las transacciones de carga en curso así como instrucciones de cómo interactuar con el punto de recarga.

  • Página 9: Características

    URBAN MASTER - SLAVE Características Slave • Bloqueo de conector: Sistema de bloqueo disponible para evitar la desconexión de VE mientras se está cargando. • Balizas LED Tres LED de colores indican el estado de todos los conectores (libre, error, cargando o completado) de un vistazo.

  • Página 10: Combinaciones Master-Slave

    URBAN MASTER - SLAVE Combinaciones Master-Slave La siguiente tabla muestra las posibles combinaciones de Puntos de Recarga que pueden funcionar como Master o como Slave: MASTERS SLAVE TIPO DE CARGA URBAN Slave M2 URBAN Slave T2 URBAN-WB Slave M2 URBAN-WB Slave T2 URBAN Master M2 URBAN Master T2 URBAN-WB Master M2...

  • Página 11: Salidas Para Cada Master

    URBAN MASTER - SLAVE Salidas para cada Master Diferentes posibilidades forman parte de la solución Master-Slave, con un máximo de 18 salidas, teniendo en cuenta que 1 salida CC equivale a 3 salidas CA. La siguiente imagen muestra algunas de las muchas combinaciones posibles que pueden formar parte de la solución Master-Slave Hasta 18 salidas Slave de 18 CA.
  • Página 12 URBAN MASTER - SLAVE A General La primera vez que se enciende el punto de recarga, el sistema tardará unos 10 segundos en iniciarse; la pantalla mostrará la siguiente imagen: En la esquina inferior derecha se muestra la versión del firmware. Después de 10 segundos, la primera pantalla que aparece es el salvapantallas, Manual de instrucciones...

  • Página 13: Cómo Se Usa

    URBAN MASTER - SLAVE ¿Cómo se usa? Toque la pantalla para que la HMI pase a la siguiente pantalla En esta nueva pantalla, el Punto de Recarga solicita mostrar el método de identificación que el usuario va a utilizar para iniciar una recarga, como puede ver hay cinco opciones posibles. - Las opciones RFID, Code Reader o keyboard, permiten iniciar una ‘Sesión de carga’...

  • Página 14: Idioma

    URBAN MASTER - SLAVE B Idioma Durante todo el proceso es posible cambiar el idioma, pulsando el símbolo táctil de la ‘bandera’ en la parte superior de la pantalla: El idioma se puede elegir pulsando la bandera correspondiente. Esta opción permitirá al usuario cambiar el idioma ÚNICAMENTE para la recarga actual. Cuando el Punto de Recarga vuelva a la pantalla principal o de espera, volverá...

  • Página 15: Inicio De Una Sesión De Recarga

    URBAN MASTER - SLAVE C Inicio de una sesión de recarga Una vez mostrada la tarjeta de identificación, la autorización de acceso puede demorarse unos se- gundos. La HMI informa sobre si se ha autorizado el acceso o no. Manual de instrucciones...
  • Página 16 URBAN MASTER - SLAVE Si se ha autorizado el usuario, puede seleccionarse el conector. Este botón se puede pulsar en cualquier momento para volver a la ‘pantalla de identificación’. Una vez seleccionado el conector aparecerán sucesivamente las pantallas de instrucciones. 1- Conecte el vehículo y pulse el botón ‘Start’...
  • Página 17 URBAN MASTER - SLAVE 2- Comprobando la conexión del vehículo… Espere Tras unos segundos, comenzará la sesión de recarga y la HMI mostrará el proceso de recarga. Pulse este botón para volver a la pantalla de identificación. Manual de instrucciones...

  • Página 18: Eventos Especiales Al Inicio De Una Recarga

    URBAN MASTER - SLAVE D Eventos especiales al inicio de una recarga ‘Not authorized’: algunos Puntos de Recarga pueden funcionar con la supervisión del sistema de gestión principal, Si el usuario no está autorizado, la HMI mostrará el siguiente mensaje: ‘Authorization failed’: No ha sido posible completar la autorización debido a unos problemas de comunicación con el servidor.
  • Página 19 URBAN MASTER - SLAVE Posiblemente no se ha podido iniciar la sesión de recarga debido a causas inesperadas. La HMI mostrará la siguiente pantalla, pulse el botón ‘Retry’ e inténtelo de nuevo. Manual de instrucciones...

  • Página 20: Detener Una Sesión De Recarga

    URBAN MASTER - SLAVE E Detener una sesión de recarga Después de mostrar la misma tarjeta de identificación que inició la Sesión de Recarga, el Punto de Recarga permitirá detener la sesión de recarga, presione sobre el botón ‘Stop’ : Una vez que se detiene la sesión de recarga, la HMI muestra una pantalla de resumen.

  • Página 21: Información De La Recarga

    URBAN MASTER - SLAVE F Información de la recarga Dependiendo del conector utilizado, la pantalla HMI puede mostrar diferente información del proceso. La información es casi la misma excepto por algunos detalles. 1- Botón de idioma: posibilidad de cambiar el idioma de la HMI. 2- Información adicional: estado actual, errores, estado de la batería, etc.

  • Página 22: Resumen De La Recarga

    URBAN MASTER - SLAVE G Resumen de la recarga 1- Botón de idioma: posibilidad de cambiar el idioma de la HMI. 2- Instrucciones del proceso: se pueden mostrar diferentes instrucciones. 3- Energía cargada: energía total cargada al final de la sesión de recarga. 4- SOC de la batería : Indica el estado de carga final de la batería al finalizar la sesión de recarga.

  • Página 23: Botón De Emergencia

    URBAN MASTER - SLAVE H Botón de emergencia Si por alguna razón se presiona el botón de Emergencia, todas las recargas en curso se detendrán, las luces de la baliza se volverán rojas y no será posible iniciar una nueva recarga hasta que el proceso de recuperación se complete con éxito.

  • Página 24: Estado De Los Conectores

    URBAN MASTER - SLAVE I Estado de los conectores La pantalla HMI muestra diferentes símbolos, como se puede ver a continuación: Conector habilitado, puede iniciarse una sesión de recarga. Conector en uso, no puede iniciarse una sesión de recarga, porque ya está en uso. Conector deshabilitado, no puede iniciarse una sesión de recarga porque se encuentra en mantenimiento o porque el servidor ha decidido detenerla.

  • Página 25: Errores

    URBAN MASTER - SLAVE J Errores El Punto de Recarga puede reportar diferentes tipos de errores, que pueden proceder de diferentes partes o equipos que contiene. Si aparece la pantalla ‘Error’, debe pulsarse el botón táctil ‘Information’, para visualizar el mensaje de error, como puede ver a continuación: Chargepoint: 0x0 Plug: 0x20000...
  • Página 26 URBAN MASTER - SLAVE Niveles lógicos: Punto de recarga: Errores generales que afectan al punto de recarga íntegramente (p. ej.: error RFID). Conector: Error que afecta a un conector. Todas las bases se encuentran en el estado de error. El conector no es operativo.
  • Página 27 URBAN MASTER - SLAVE Manual de instrucciones...

  • Página 28: A Topología De La Red

    URBAN MASTER - SLAVE A Topología de la red El punto de recarga Master y todos los puntos de recarga Slave deben estar conectados al mismo con- mutador Ethernet, antes de proceder a la puesta en marcha. *Opcionalmente, el conmutador puede estar ubicado dentro del Punto de Recarga Master Manual de instrucciones...

  • Página 29: Como Se Conecta

    HMI. este equipo puede variar en función del modelo. Para más información, por favor, póngase en contacto con el departamento de posventa de CIRCUTOR. Antes de continuar, asegúrese de que todo lo siguiente esté preparado: El sistema operativo IPSetup.exe (Puede descargarse...

  • Página 30: Ipsetup

    URBAN MASTER - SLAVE C IPSetup 1 - Conecte el cable UTP al ordenador (con Microsoft Windows, como mínimo Windows XP) y con el conmutador Ethernet. El ordenador y el Punto de Recarga deben encontrarse en la misma red y dentro del mismo rango. 2 - Ejecutar IPSetup.exe en el ordenador.
  • Página 31 URBAN MASTER - SLAVE 3 - Elija entre TCP1RS+ y TCP2RS+ según el tipo de Punto de Recarga con el que se está trabajando: TCP1RS+: El Punto de Recarga funcionando como Slave. TCP2RS+: El Punto de Recarga funcionando como Master. 4 - Introduzca los siguientes parámetros y haga clic en ‘Configure’...
  • Página 32 URBAN MASTER - SLAVE 5 - En caso del TCP1RS+ seleccionar Protocolo ‘UDP’, Puerto ‘10002’ y Velocidad de comunicación ‘9600’: 6 - Espere unos 30 segundos para que el proceso se complete. 7 - El proceso se habrá completado cuando aparezca el siguiente mensaje. Pulsando en ‘OK’ se abrirá...
  • Página 33 URBAN MASTER - SLAVE Manual de instrucciones...
  • Página 34 Paso 2.- Compruebe que el Punto de Recarga se entrega con la antena en la parte superior de la cubierta. El módem viene completamente configurado por defecto desde CIRCUTOR. Solo en el caso de que sea necesario configurarlo, lea esta sección.

  • Página 35: Comunicaciones

    URBAN MASTER - SLAVE Comunicaciones B Configuración del módem 1 . - D E S C R I P C I Ó N G E N E R A L El módem 4G instalado en el Punto de Recarga es: Teltonika RUT240 Este equipo permite conexiones del Punto de Recarga a través de redes 4G para ver o gestionar el estado del equipo de forma remota.
  • Página 36 URBAN MASTER - SLAVE 2 . - L E D S D E L E S TA D O D E L A C O N E X I Ó N Descripción de los LEDs de indicación del estado de conexión: LED de indicación del estado de intensidad de la señal encendido: el router se está...
  • Página 37 URBAN MASTER - SLAVE 3 . - I N S TA L A C I Ó N D E L A TA R J E TA S I M Inserte la tarjeta SIM proporcionada por su operador de internet. En la imagen se muestra la orientación correcta de la tarjeta SIM.
  • Página 38 URBAN MASTER - SLAVE 4 . - I N I C I A N D O S E S I Ó N Una vez que haya completado la configuración como se describe en la sección anterior, estará listo para comenzar a iniciar sesión en su router y comenzar a configurarlo. Este ejemplo muestra cómo conectarse a través de Wi-Fi: Por motivos de ciberseguridad, la conexión Wi-Fi del módem está...
  • Página 39 URBAN MASTER - SLAVE 4.3.- Abra un navegador web y escriba http:/ /192.168.1.1 Use los siguientes parámetros cuando se le solicite autenticación y luego haga clic en Iniciar sesión con el mouse o presione la tecla Intro. User name: admin Password: Admin001 ¡Ya ha iniciado sesión correctamente en el RUT240! A partir de aquí, puede configurar casi cualquier aspecto de su router.
  • Página 40 ‘Authentication method’ e introduzca una contraseña y un nombre de usuario. 2.- Si necesita realizar alguna personalización sobre la configuración del módem, consulte con el Departamento de Post Venta de CIRCUTOR para obtener el manual del módem Teltonika. Manual de instrucciones...
  • Página 41 URBAN MASTER - SLAVE 4.6.- Para saber si la conexión se ha realizado correctamente, consulte los siguientes pasos: Vaya a Status → Network → Mobile y preste atención a ‘Data connection state’, tiene que estar conectado. Vaya a Status → Network → WAN y preste atención a ‘IP address’, el módem debe haber encontrado una dirección IP pública.
  • Página 42 URBAN MASTER - SLAVE Vaya a Status → Network → LAN → DHCP Leases y preste atención a ‘IP addresses’ Compruebe en el campo ‘DHCP Leases’ que el módem ha detectado una dirección IP automática y la dirección MAC tanto para el ordenador conectado como para el Punto de Recarga. NOTAS: 1.- Si el módem no ha detectado la dirección IP automática, apague el disyuntor, espere 10 segundos y vuelva a encenderlo.
  • Página 43 URBAN MASTER - SLAVE 4.7.- Vaya a Network → LAN → Static Leases Complete los campos con la siguiente información: Hostname - Escribir el nombre que se quiere dar Punto de Recarga. Es muy recomendable nombrarlo manteniendo la estructura: ChargePoint_xxxxxxxxxxxx, para identificarlo más fácilmente. MAC address - Dirección MAC que se encuentra detrás de la pantalla HMI, en la etiqueta.

  • Página 44: Repita Nuevamente Los Puntos 4.2. Y 4.3. Explicados Anteriormente

    URBAN MASTER - SLAVE 4.8.- Desconecte el MCB dentro del Punto de Recarga para hacer un reset completo sobre el módem y la pantalla HMI, después de 10 segundos, vuelva a encender el MCB. 4.9.- Repita nuevamente los puntos 4.2. y 4.3. explicados anteriormente: 4.2 - busque el punto de acceso del módem y conéctese a él.
  • Página 45 URBAN MASTER - SLAVE 4.11.- Vaya a Network → Firewall → Port Forwarding → New Port Forward Rule Los puertos de la siguiente tabla están introducidos en el módem por defecto, aunque solo están habilitados los puertos 50000 y 9191: Nombre Protocolo Puerto externo (S)
  • Página 46 URBAN MASTER - SLAVE 4.12.- Vaya a Network → Firewall → Traffic Rules Desplácese hacia abajo y busque los campos ‘Enable_HTTP_WAN’ y ‘Enable_HTTPS_WAN’ y habilítelos. Desplácese hacia abajo nuevamente y presione el botón ‘Save’. Manual de instrucciones...

  • Página 47: Para Terminar Con El Registro Del Módem Es Necesario Hacer Un Reinicio

    URBAN MASTER - SLAVE 4.13.- Para terminar con el registro del módem es necesario hacer un reinicio: Vaya a System → Reboot y pulsar en el botón ‘Reboot’. Durante el proceso, el sistema mostrará el progreso, no apagues el módem. 4.14.- Repita nuevamente los puntos 4.2.
  • Página 48 URBAN MASTER - SLAVE 4.15.- Es necesario verificar que la opción de módem Teltonika RUT240 LTE esté seleccionada en la página web de configuración del Punto de Recarga: Asegúrese de que su PC de servicio todavía esté conectado con el Punto de Recarga a través de Wi- Fi, abra un navegador web y escriba 192.168.1.50.
  • Página 49 URBAN MASTER - SLAVE Manual de instrucciones...
  • Página 50 URBAN MASTER - SLAVE Opción solo disponible para el Punto de Recarga Master. La página web de configuración permite gestionar los ajustes de red, actualizar equipos y otras opciones. Una vez que el PC de servicio ya está conectada al Punto de Recarga, es posible abrir la página web de configuración a través de la dirección IP.

  • Página 51: Página Web De Configuración

    URBAN MASTER - SLAVE Página web de configuración COMMUNICATIONS Como información relevante, muestra: Parámetro Descripción Identificador que permite enviar información entre dispositivos de una red. MAC Address Dirección MAC del Punto de Recarga. CHARGE POINT Se muestra si el Punto de Recarga está disponible para su uso o no. Manual de instrucciones...

  • Página 52: Monitor

    URBAN MASTER - SLAVE B Monitor En este apartado se puede consultar el estado del Punto de Recarga, el tipo de conectores que tiene y la disponibilidad de los mismos. Es posible iniciar o detener una sesión de recarga, habilitar o deshabilitar un conector o bloquearlo o desbloquearlo de forma remota.

  • Página 53: Historic

    URBAN MASTER - SLAVE C Historic En esta sección se proporciona información de cada recarga iniciada en el Punto de Recarga. Se puede consultar fecha y hora de inicio y término de una recarga, energía cargada, alias del usuario y tipo de carga utilizada. Todos estos elementos tienen la posibilidad de organizarse en función de las necesidades del usuario.

  • Página 54: Integrations

    URBAN MASTER - SLAVE D Integrations Al hacer clic en la pestaña ‘Integrations’, el usuario podrá activar las integraciones OCPP. Nota: La integración del punto de recarga necesita un capítulo aparte. En los próximos capítulos número 6 y 7 se explica cómo integrar OCPP. Manual de instrucciones...

  • Página 55: Configuration

    URBAN MASTER - SLAVE E Configuration En este apartado se pueden ajustar muchas configuraciones diferentes relacionadas con el Punto de Recarga, dependiendo de los elementos que tenga y del nivel de seguridad que se desee tener. IDENTIFICATION METHOD Es posible habilitar o deshabilitar la opción para usar el Punto de Recarga con o sin identificación, y también, si el usuario es capaz de detener la recarga.
  • Página 56 URBAN MASTER - SLAVE La opción ChargeBox Id enabled permite que el sistema diferencie cada punto de carga por separado, para poder utilizar estos datos en el sistema de back-end. En Pre-authorisation amount, se puede configurar la cantidad de dinero que el banco bloquea al usuario una vez iniciada la recarga.
  • Página 57 URBAN MASTER - SLAVE CHARGE: El Punto de Recarga es capaz de equilibrar la potencia disponible en función del número de tomas en uso. Parámetro Descripción ENABLE: El Punto de Recarga comparte por igual la potencia entregada a cada recarga en curso sin exceder el límite configurado. Power Balance DISABLED: El Punto de Recarga no tiene en cuenta ningún límite, dando la potencia máxima para cada conector.
  • Página 58 URBAN MASTER - SLAVE Parámetro Descripción Indica la potencia disponible a dividir entre los ve- Shared power hículos conectados. El Max.current supply (A) es la potencia disponible SOLAMENTE para salidas de CA. OCPP-Smart Charging El balance de potencia se realiza vía OCPP. Manual de instrucciones...
  • Página 59 URBAN MASTER - SLAVE COMMUNICATIONS Esta sección proporciona la configuración básica de los parámetros de la red. Servidor DHCP (router), se habilitar o deshabilitar la asignación de direcciones IP. Habilitar cuando se trabaja con los módems integrados. Manual de instrucciones...
  • Página 60 URBAN MASTER - SLAVE HMI (Human Machine Interface.) En esta sección, se pueden ajustar muchas configuraciones relacionadas con la pantalla. En la pestaña General, es posible ajustar el brillo de la pantalla y habilitar o deshabilitar el soporte de correo electrónico y el timeout. Además, en el Punto de Recarga se pueden cargar hasta 20 idiomas diferentes.
  • Página 61 URBAN MASTER - SLAVE En la pestaña Screensaver es posible ajustar el timeout y el brillo y habilitar o deshabilitar los anuncios, lo que permite personalizar la imagen del Salvapantallas cargando un archivo. TARIFFS En esta sección se puede ajustar el coste de una recarga en el equipo. Estos ajustes solo se muestran para informar al cliente.
  • Página 62 URBAN MASTER - SLAVE Hay algunos parámetros que se pueden ajustar: Parámetro Descripción Elija la moneda adecuada según el país en la que Currency esté instalado el Punto de Recarga. Price Limit Coste máximo de la recarga. Fixed service fee Precio de una nueva recarga.
  • Página 63 URBAN MASTER - SLAVE SECURITY Parámetro Descripción ENABLE: La información transferida entre el Punto de Recar- ga y el PC está encriptada. Una vez habilitado, se deben realizar algunas modificaciones Allow only secure en la configuración del módem, como se explica a continua- connections ción.
  • Página 64 URBAN MASTER - SLAVE Configure el módem para permitir conexiones seguras: Una vez que haya completado la configuración como se describe en la sección 5, estará listo para comenzar a iniciar sesión en su router y comenzar a configurarlo. 1.- Vaya a Network → Firewall → Port Forwarding → Port Forwarding Rules Localice el puerto llamado ‘Enable_ HTTPS_WAN_PASSTHROUGH’...
  • Página 65 URBAN MASTER - SLAVE 2.- Vaya a Network → Firewall→ Port Forwarding → New Port Forward Rule En la parte inferior de la pantalla, agregue una nueva regla de reenvío de puertos con los siguientes parámetros y, una vez introducida, haga clic en el botón ‘Add’: Name: Enable_HTTPS_WAN_OCPP Protocol: TCP External port: 8443...
  • Página 66 URBAN MASTER - SLAVE 3.- Vaya a Network → Firewall → Traffic Rules Localice el puerto llamado ‘Enable_ HTTPS_WAN’ y haga clic en el botón ‘Edit’. Una vez en la pantalla Editar, inserte 192.168.1.50 en el campo ‘Destination address’ y 443 en el campo ‘Destination port’...
  • Página 67 URBAN MASTER - SLAVE 4.- Vaya a Network → Firewall → Traffic Rules En la parte inferior de la pantalla, agregue una nueva regla de tráfico con los siguientes parámetros y, una vez introducida, haga clic en el botón ‘Add’: Name: OCPP Protocol: All Destination address: 192.168.1.50...

  • Página 68: Maintenance

    URBAN MASTER - SLAVE F Maintenance DEVICES STATUS En esta sección se puede consultar el estado de los dispositivos que se encuentran comunicando vía RS-485. UPDATES A través de esta pestaña, el firmware del Punto de Recarga y la aplicación se pueden actualizar de forma remota.
  • Página 69 URBAN MASTER - SLAVE Para obtener la última versión de firmware, póngase en contacto con el Departamento de Soporte de CIRCUTOR. DIAGNOSTICS Al hacer clic en la pestaña ‘HW Testing’ se puede habilitar o deshabilitar la opción de prueba de red.

  • Página 70: System Status

    URBAN MASTER - SLAVE SYSTEM STATUS La información mostrada en este apartado es básicamente relativa al estado del PC del Punto de Recarga. Es necesario para el personal del servicio técnico pero no muestra ninguna información relativa a la conexión externa del Punto de Recarga ni a la sesión de recarga. ADVANCED Esta sección permite configurar la hora y la zona horaria del Punto de Recarga.
  • Página 71 URBAN MASTER - SLAVE A continuación, explicaremos los diferentes apartados de 'Date and time' y 'Reset' Parámetro Descripción Selecciona la zona horaria del Punto de Recarga se- Time Zone gún la ubicación. Time Fecha y hora actual del Punto de Recarga. Primary NTP Server Sincroniza la hora automáticamente a través de in- ternet.
  • Página 72 Punto de Recarga y un sistema central. Con este protocolo abierto es posible conectar cualquier sistema central con cualquier punto de recarga, independientemente del suministrador. Siga los siguientes pasos para configurar OCPP 1.5 en los puntos de recarga de CIRCUTOR. Manual de instrucciones...

  • Página 73: Ocpp 1.5

    URBAN MASTER - SLAVE OCPP 1.5 B Antes de empezar Compruebe los siguientes pasos para asegurarse del correcto funcionamiento de OCPP 1.5: Vaya a la pestaña Setup Webpage → ‘Configuration’ → ‘Communications’ En la sección ‘General’, en el parámetro ‘Public IP source’ establezca dónde el Punto de Recarga debe obtener la dirección IP pública para enviarla posteriormente al backend.
  • Página 74 URBAN MASTER - SLAVE Vaya a la pestaña Setup Webpage → ‘Integrations’ → ‘General’ En el parámetro ‘Available integrations’ elija la opción de acuerdo con sus políticas de back-end como se muestra en la imagen: El Punto de Recarga admite diferentes versiones de OCPP, pero solo se puede habilitar uno. Cuando termine, no olvide guardar los cambios presionando el botón ‘Apply’...

  • Página 75: Configuración

    URBAN MASTER - SLAVE C Configuración Vaya a la pestaña Setup Webpage → ‘Integrations’ → ‘Network’ En esta sección es posible modificar algunos parámetros relacionados con la red. Parámetro Descripción Incoming OCPP TCP Puerto de escucha entrante para solicitud remota Port (Internal) (interno).
  • Página 76 URBAN MASTER - SLAVE Vaya a la pestaña Setup Webpage → ‘Integrations’ → ‘Settings’ Verifique la configuración de OCPP de acuerdo con las políticas de back-end, comuníquese con el Sistema central para obtener los parámetros de configuración: Antes de realizar cualquier cambio, lea la siguiente tabla y configure cada opción de acuerdo con su proveedor de backend.
  • Página 77 URBAN MASTER - SLAVE Parámetro Descripción ENABLED: Se habilita la sincronización de fecha y hora. Use OCPP time syn- DISABLED: Se deshabilita la sincronización de fecha y hora. chronization Nota: La fecha y hora se envía por el backend en cada Heartbeat. PARTIAL: Envía el consumo de energía parcial mientras el vehícu- lo se está...
  • Página 78 URBAN MASTER - SLAVE Parámetro Descripción PARTIAL: Valor de la energía consumida por el vehículo entre el entre Start y Stop. Energy for Start/Stop transaction TOTAL: Valor de la energía acumulada total registrada por el con- tador entre Start y Stop. ENABLED: El Punto de Recarga envía una solicitud de autoriza- ción antes de iniciar una nueva solicitud de recarga remota.
  • Página 79 URBAN MASTER - SLAVE Parámetro Descripción Timeout obtaining Tiempo de espera (en segundos) antes de conectarse al sistema public IP address central. Nivel de información detallada (DEBUG→INFO→ERROR→NO- Log capture level NE). Manual de instrucciones...
  • Página 80 URBAN MASTER - SLAVE Vaya a la pestaña Setup Webpage → ‘Integrations’ → ‘SSL Certificates’ Cuando se trabaja con conexiones “seguras”, HTTPS, es posible que se necesite un certificado de back office (normalmente un archivo ‘bundle’) para garantizar una comunicación adecuada con el Punto de Recarga.
  • Página 81 URBAN MASTER - SLAVE Vaya a la pestaña Setup Webpage → ‘Integrations’ → ‘Configuration keys’ Parámetro Descripción Número de segundos entre Heartbeats. Heartbeat interval Nota: programar este valor a 0 desactiva el Heartbeat. Número de segundos entre MeterValue durante una Metervalues sample recarga en curso.
  • Página 82 URBAN MASTER - SLAVE Vaya a la pestaña Setup Webpage → ‘Integrations’ → ‘Backup’ Es posible descargar una copia de seguridad de la configuración del Punto de Recarga pulsando el botón ‘Download setup’. Por otro lado, también se puede cargar una copia de seguridad previamente descargada de otro Punto de Recarga.
  • Página 83 URBAN MASTER - SLAVE Manual de instrucciones...
  • Página 84 Punto de Recarga y un sistema central. Con este protocolo abierto es posible conectar cualquier sistema central con cualquier Punto de Recarga, independientemente del suministrador. Siga los siguientes pasos para configurar OCPP 1.6 en los Puntos de Recarga de CIRCUTOR. Manual de instrucciones...

  • Página 85: Ocpp 1.6

    URBAN MASTER - SLAVE OCPP 1.6 B Antes de empezar Compruebe los siguientes pasos para asegurarse del correcto funcionamiento de OCPP 1.6: Vaya a la pestaña Setup Web-page → ‘Integrations’ → ‘General’ En la sección ‘General’, el gestor de direcciones públicas establece de donde debe obtener el Punto de Recarga la dirección IP pública, para posteriormente enviarla al backend.

  • Página 86: Configuración

    URBAN MASTER - SLAVE C Configuración Vaya a la pestaña Setup Webpage →’Integrations’ → ‘General’ El Punto de Recarga admite diferentes versiones de OCPP, pero solo se puede habilitar una. En ‘Available integrations’ seleccione la opción de acuerdo con sus políticas de back-end como se muestra en la imagen: Nota: El Punto de Recarga funciona de forma independiente si se selecciona la opción ‘none’.
  • Página 87 URBAN MASTER - SLAVE Parámetro Descripción Charge Point ID Identificador del Punto de Recarga. Establezca una autenticación si es necesario, siendo Basic Authentication las opciones ‘Enabled’ y ‘Disabled’. Connection URL Dirección URL del sistema central. CS-Password Introduzca el CS-Password si es necesario. Manual de instrucciones...
  • Página 88 URBAN MASTER - SLAVE Vaya a la pestaña Setup Web-page → ‘Integrations’ → ‘Settings’ Una vez que se selecciona la opción OCPP 1.6, aparece un enlace que permite acceder a la configuración de OCPP. Por favor, haga clic en el botón link como se muestra en la imagen: Manual de instrucciones...
  • Página 89 URBAN MASTER - SLAVE Parámetro Descripción ENABLED: Se habilita la sincronización de fecha y hora. Use OCPP time syn- DISABLED: Se deshabilita la sincronización de fecha y hora. chronization Nota: La fecha y hora se envía por el backend en cada Heart- beat.
  • Página 90 URBAN MASTER - SLAVE Setup Web-page → ‘Integrations’ → ‘SSL certificates’ Vaya a la pestaña Para conexiones WSS se necesita un certificado del Sistema Central. Súbalo en esta sección. Para obtener los certificados más recientes, comuníquese con el Sistema Central con el que está trabajando. Manual de instrucciones...
  • Página 91 URBAN MASTER - SLAVE Setup Web-page → ‘Integrations’ → ‘Configuration keys’ Vaya a la pestaña Manual de instrucciones...
  • Página 92 URBAN MASTER - SLAVE Parámetro Descripción ENABLED: mantener una lista local de todos los identificadores presentados que han sido autorizados con éxito por el Sistema Central. Authorisation cache DISABLED: la autorización de los identificadores presentados se solicita directamente al Sistema Central. ENABLED: El Punto de Recarga pide autorización cuando el Sistema Central envía un arranque remoto.
  • Página 93 URBAN MASTER - SLAVE Parámetro Descripción ENABLED: durante el período de offline, los identificadores au- torizados localmente pueden comenzar a recargar. Local authorisation off-line DISABLED: durante el período de offline, los identificadores autorizados NO localmente pueden comenzar a recargar. ENABLED: Se detiene la recarga existente después de la res- puesta del Sistema central cuando el usuario está...
  • Página 94 URBAN MASTER - SLAVE Setup Web-page → ‘Integrations’ → ‘Backup’ Vaya a la pestaña Es posible descargar una copia de seguridad del Punto de Recarga pulsando el botón ‘Download setup’ . Por otro lado, también se puede cargar una copia de seguridad previamente descargada de otro Punto de Recarga.
  • Página 95 URBAN MASTER - SLAVE Setup Web-page → ‘Integrations’ → ‘Security’ Vaya a la pestaña En este punto se podrá introducir un usuario y contraseña para entrar en este apartado. Es posible cambiar esta opción siempre que se desee. Nota: La contraseña anterior por defecto es 1234. Manual de instrucciones...

  • Página 96: Cliente Scada

    La forma principal de conexión es utilizando el software de cliente PowerStudio (suministrado por CIRCUTOR) o puede descargarlo desde el área de descargas en la página Web de CIRCUTOR. NOTA: Para ejecutar el software de cliente debe tener instalado Java en su ordenador, por favor, descárguese la última versión desde: www.java.com...

  • Página 97: Supervisión

    URBAN MASTER - SLAVE Supervisión Manual de instrucciones...
  • Página 98 URBAN MASTER - SLAVE A Carga de CA ESPECIFICACIONES DE LOS MODELOS URBAN MASTER / URBAN SLAVE Alimentación Auxiliar CA 1F+N+PE 3F+N+PE Entrada de tensión CA 230V~ ±10% 400V~ ±10% Máxima corriente de entrada 64 A Máxima potencia de entrada 14.8 kW 44 kW Numero de conectores...

  • Página 99: Datos Técnicos

    URBAN MASTER - SLAVE Datos técnicos URBAN SLAVE Comunicación con el Master Ethernet UTP DISPOSITIVOS OPCIONALES Kit de baja temperatura -30ºC ... +45ºC RCD Tipo A + 6mA DC Protecciones de seguridad RCD Tipo B (30mA) Protector contra sobretensiones transitorias de Protección contra sobretensiones cuatro polos (clase II) Protección del conector tipo 2...

  • Página 100: Carga De Cc

    URBAN MASTER - SLAVE B Carga de CC DATOS ELÉCTRICOS Alimentación Auxiliar CA 3F+N+PE Entrada de tensión CA 400 V ±10% trifasica Máxima corriente de entrada CA 39 A Máxima potencia de salida 25 kW Máxima corriente de salida 70 A Tensión de salida 150 ...
